Ringzunge 4.0-6.0 M6 Jmppackung 5 Stück

Ringkabelsko, Nylon-Isolierung, für 4,0–6,0 mm² Leiter, M6 Bohrung

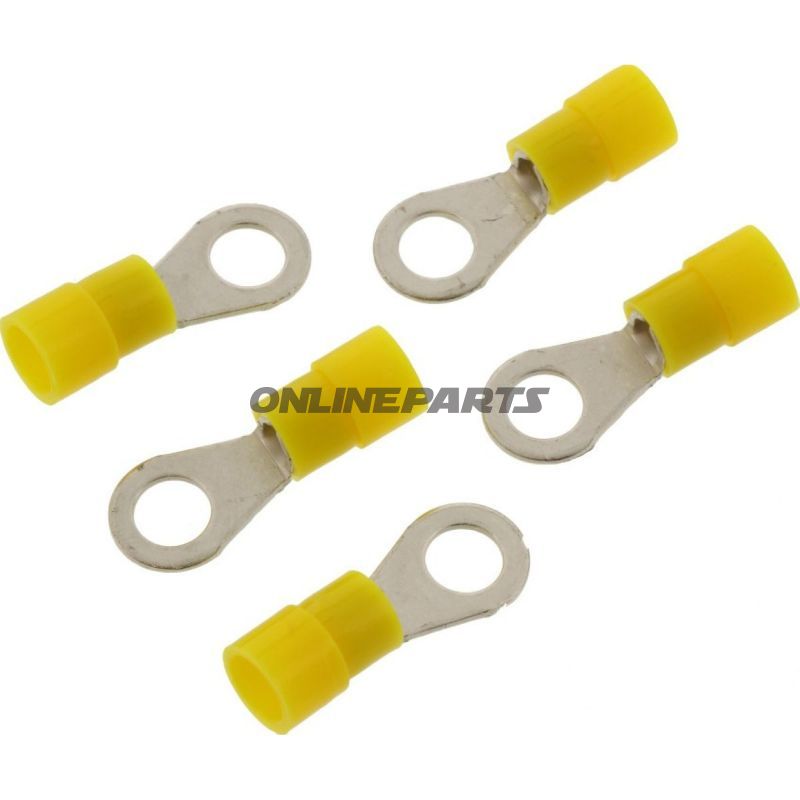

Produkt: Ringkabelschuh aus Nylon-Isolierung von JMP (MPN: 158.05.36, GTIN: 4043981277364). Dieser Ringkabelschuh ist für den Einsatz an Kabeln mit einem Querschnitt von 4,0 bis 6,0 mm² ausgelegt und passt zu einer Schrauben-/Bolzenbohrung von Ø 6,6 mm (geeignet für M6-Befestigung).

Funktion und Anwendung

• Schafft eine mechanische und elektrische Verbindung zwischen einem Leiter und einer Schraub- oder Bolzenverbindung, bei der eine Ringkabelschuh-Terminierung erforderlich ist.
• Geeignet für Batterieklemmen, Erdungsverbindungen, Sicherungsblöcke und Terminalleisten an Motorrädern und Kleinfahrzeugen sowie andere elektrische Installationen, die eine zuverlässige Befestigung erfordern.
• Die Isolierung schützt vor Kurzschluss gegen umliegende Metallteile und begrenzt das Risiko mechanischer Beschädigungen am abisolierten Leiterabschnitt.

Materialien und Eigenschaften

• Kern: Metallring, ausgelegt auf festen elektrischen Kontakt mit dem Leiter; nicht geeignet für verlötete Verbindungen (nicht gelötet).
• Isolierung: Nylon (gelb) um den Crimpbereich, um elektrische Isolation und mechanische Entlastung zu gewährleisten. Nylon wurde aufgrund seiner Abriebfestigkeit, elektrischen Isolationseigenschaften und Temperaturbeständigkeit gewählt.
• Temperaturbeständigkeit: angegeben bis -105 °C für das Material gemäß technische Daten; dies deutet darauf hin, dass die Isolierung ihre Form und elektrischen Eigenschaften bei niedrigen Temperaturen behält. (Hinweis: Die Angabe der maximalen Betriebstemperatur hängt von Anwendung und Belastung ab.)
• Polteller: 1-poliger Ringkabelschuh, ausgelegt für einfachmantisierte Leiter.

Technische Spezifikationen (Überblick)

• Typ: Ringkabelschuh
• Passt zu Schrauben/Bolzen: M6 (Bohrung Ø 6,6 mm)
• Leiterquerschnitt: 4,0–6,0 mm²
• Isoliert: Ja (Nylon, Gelb)
• Verlöten/Verlöten: Nein
• Heißluftschrumpf: Nein
• Anzahl Pole: 1
• Temperaturbeständigkeit: bis -105 °C

Praktische Montagehinweise

• Abisolieren Sie den Leiter exakt, damit der korrekte Einschub in das Crimpsystem der Kabeleinheit erreicht wird, ohne freiliegende Leiter außerhalb der Isolierung.
• Verwenden Sie ein geeignetes Crimp-Werkzeug, dimensioniert für 4,0–6,0 mm² Leiter, um mechanische Haltbarkeit und gute elektrische Kontaktqualität sicherzustellen. Falsches Crimpen kann zu schlechter Kontaktqualität und Überhitzung führen.
• Überprüfen Sie die Flächen der Schraube/ Schraubverbindung auf Korrosion und sorgen Sie für das korrekte Anzugsdrehmoment bei M6, um lockere Verbindungen zu vermeiden.
• Die Nylonisolierung bietet nur eine begrenzte mechanische Schutzfunktion; in vibrationsintensiven Umgebungen wird eine korrekte Kabelentlastung empfohlen, um Zugbelastungen am Crimp zu verhindern.

Kompatibilität und Einsatzumgebung

• Geeignet für Motorrad- und Automobileinbauten, Werkstattterminalen und allgemeine elektrische Montageaufgaben, bei denen M6-Befestigung verwendet wird.
• Verwendung innerhalb der elektrischen Belastungs- und Temperaturgrenzen entsprechend Kabeldimension und Systemstrombedarf; prüfen Sie Kontaktwiderstand und thermische Belastung bei höheren Strömen.

Das Produkt wird unter der Marke JMP geliefert (MPN 158.05.36) und ist auch über GTIN 4043981277364 zur eindeutigen Artikelidentifikation beim Einkauf und Logistik identifizierbar.
