Ringzunge 4.0-6.0 M6 Jmp Packung 25 Stück Alternative: 1580611

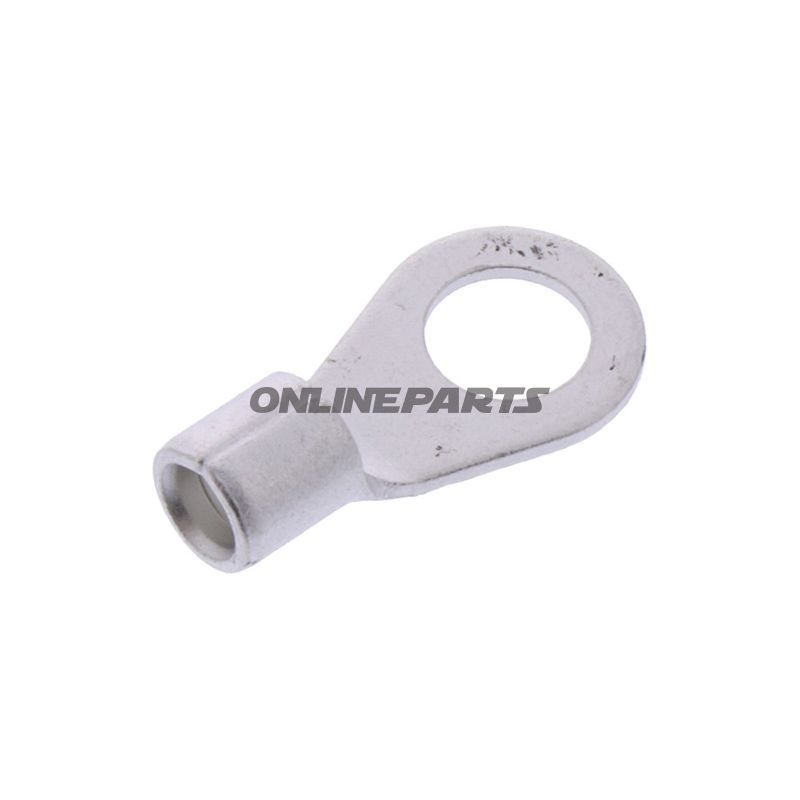

Uisolierte Ringkabelschuhe für M6 – Kabelquerschnitt 4,0–6,0 mm²

Produkt: isolierte/unisolierte Ringkabelschuh von JMP (MPN: 158.08.61, GTIN: 4043981350050). Dieser Ringkabelschuh ist konstruiert für mechanische und elektrische Verbindungen, bei denen eine sichere verschraubte Verbindung zu Schraube oder Stift mit M6-Durchführung erforderlich ist.

Funktion

• Elektrische Stromübertragung vom Kabel zum Kontaktpunkt mittels einer ringförmigen Anschlussstelle, die direkt über einen Schrauben- oder Bolthead montiert wird.
• Ausgelegt für Installations- und Wartungsarbeiten an Motorrädern, Fahrzeugen und elektrischen Systemen, bei denen Platz und mechanische Befestigung kritisch sind.
• Die unisolierte Ausführung ermöglicht eine optimale Kontaktfläche und niedrigen Übergangswiderstand, wenn korrekt vorbereitete Kabel und geeignetes Crimpwerkzeug verwendet werden.

Materialien und Eigenschaften

• Unisolierte Metallring ohne Wärmeisolierung oder Schrumpfhaube — geeignet für Stellen, an denen Isolierung entweder unerwünscht ist oder separat behandelt wird.
• Abmessungen: vorgesehen für Leiterquerschnitte von 4,0 mm² bis 6,0 mm² und Lochbohrung Ø 6,5 mm, passend zur Standard-M6-Befestigung.
• Entspricht DIN 46234 (Standard für unisolierte Ringkabelschuhe), was dimensionale und materialbezogene Spezifikationen für eine zuverlässige elektrische Kontaktstelle angibt.
• Nicht gelötet – Verbindung wird durch Abisolieren, Einführen des Leiters und korrektes mechanisches Crimpwerkzeug hergestellt. Das Produkt ist unisoliert und wird ohne Schrumpfflex oder Ähnliches geliefert.

Technische Details

Anwendungshinweise

• Verwenden Sie eine korrekt dimensionierte Crimpzange für unisolierte Ringkabelschuhe, um eine zuverlässige mechanische und elektrische Verbindung sicherzustellen. Eine schlechte Crimpverbindung erhöht den Übergangswiderstand und die Wärmeentwicklung.
• Bei Installation in Umgebungen mit Vibration und Korrosion empfiehlt sich zusätzliche Korrosionsschutzmaßnahmen und korrektes Drehmoment bei der Bolzenverstellung.
• Wenn eine Isolierung erforderlich ist, verwenden Sie separat Schrumpfband oder isolierende Ummantelung nach dem Crimpen.

Kompatibilität und Anwendungsbereiche

• Geeignet für Motorradinstallationen, Batterieanschlüsse, Erd- und Verbraucherstellen in Fahrzeugen sowie andere elektrische Systeme mit Anforderungen an M6-Befestigung.
• Geeignet für Kupferleiter im angegebenen Querschnitt. Bei Unsicherheiten bezüglich Leitermaterial oder Temperaturbedingungen Materialkompatibilität und Belastungsgrenzen überprüfen.

Brand und Identifikation

Dieses Produkt stammt von JMP und ist mit der Herstellungsnummer MPN 158.08.61 gekennzeichnet. GTIN 4043981350050 kann bei Bestellidentifikation und Bestandsführung verwendet werden.
