Ringzunge 4.0-6.0 M6 Jmp Packung 25 Stück Alternative: 1580550

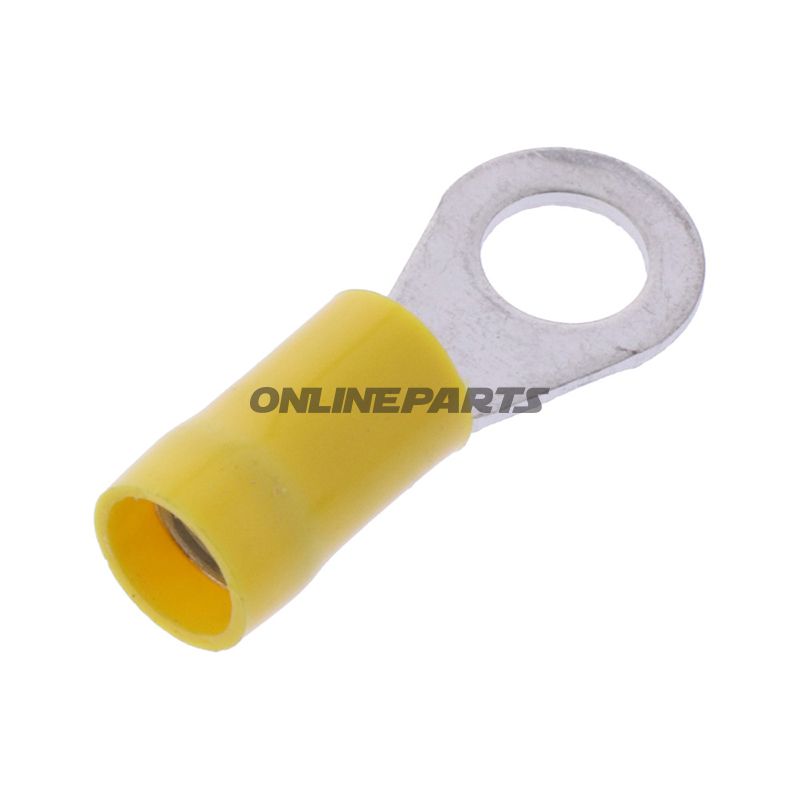

Isolierte Ringskabelschuh JMP M6 für Leiterquerschnitte 4,0–6,0 mm²

Produktübersicht: Dies ist ein isolierter Ringskabelschuh von JMP (MPN: 158.08.60, GTIN: 4043981350043) vorgesehen zur Befestigung auf M6-Schaft. Der Ringskabelschuh wird für elektrische Verbindungen verwendet, bei denen eine zuverlässige mechanische Verbindung um eine Schraube oder einen Bolzen erforderlich ist, zum Beispiel Erdungsanschlüsse und Energieanschlüsse an Motorrädern, Rollern und anderen Fahrzeuginstallationen.

Funktion und Anwendung:

• Das Ringschuh-Konzept sorgt durch das Umklammern des Leiters in der Buchse des Kabelschuhs für eine mechanische und elektrische Kontaktverbindung, anschließend wird der Ring über eine M6-Schraube oder einen Bolzen gelegt und festgezogen.
• Die Isolierung bedeckt die Verbindung und reduziert das Risiko eines Kurzschlusses zu umliegenden Metallteilen und schützt vor unbeabsichtigter Berührung während Wartungsarbeiten.
• Geeignet für Einzelleitungsverbindungen, typischerweise bei Erdungs- oder verbundenen Stromkabeln in Fahrzeug- und Maschinenanwendungen.

Materialien und Eigenschaften:

• Kern: Metallischer Leiterkontakt, der eine niedrige Kontaktwiderstand sicherstellt (nicht gelötete Verbindungen).
• Isolierung: Farblich gelbe Schrumpffreie Isoliermaterial, das elektrische Isolation und visuelle Identifikation des Kabelquerschnitts ermöglicht.
• Temperaturbeständigkeit: Angegeben bis ca. -75 °C (Angaben beziehen sich auf Beständigkeit bei niedrigen Temperaturen; bei hohen Temperaturen sollten die Anwendungsgrenzen gesondert bewertet werden).

Technische Daten (Kurz):

• Typ: Ringskabelschuh
• Geeignet für Schraube/Buchse: M6
• Leiterquerschnitt: 4,0–6,0 mm²
• Rohr-/Ringdurchmesser: Ø 6,4 mm
• Polen: 1
• Isoliert: Ja
• Schweiß- bzw. Lötverbindungen: Nein

Kompatibilität und Montagehinweise:

• Die Abmessungen (4,0–6,0 mm²) müssen zum Leiterquerschnitt passen, damit eine korrekt mechanische Befestigung und elektrische Kontinuität gewährleistet ist. Verwenden Sie passende Crimpzangen, die für isolierte Kabelschuhe ausgelegt sind, um korrekte Klemmkräfte zu erzielen.
• Das Loch (Ø 6,4 mm) passt zu Standard-M6-Befestigungen, aber stellen Sie sicher, dass Schraube und Untergrund eine gute Druckverteilung ermöglichen, ggf. mit einer Scheibe, falls das Montagematerial weicher ist.
• Da es keine Wärmeflex oder Schrumpflex gibt, sollte die Verbindung bei Bedarf vor Feuchtigkeit und Korrosion geschützt werden (z. B. durch geeigneten Korrosionsschutz oder Abdichtungsmethoden in exponierten Umgebungen).

Praktische Überlegungen für Mechaniker:

• Überprüfen Sie, dass das Leitermaterial und die Beschichtung (z. B. Kupfer, Zinnbeschichtung) den Anforderungen an Strom und Korrosionsbeständigkeit in der Installation entsprechen.
• Kontrollmaß nach dem Crimpen: mechanischer Zugtest und visuelle Inspektion, um sicherzustellen, dass die Isolierung nicht beschädigt ist und der Metallkern korrekt um das Leiterprofil verformt ist.
• Bei wiederholtem Ausbau prüfen, ob die Kabelschuh weiterhin ausreichend Kontakwiderstand bietet oder ob er ausgetauscht werden sollte.

Identifikation: Das Produkt stammt von JMP und ist unter der Herstellernummer (MPN) 158.08.60 registriert. GTIN 4043981350043 kann beim Einkauf oder in Lieferantenkatalogen verwendet werden, um die korrekte Variante sicherzustellen (isolierter Ringskabelschuh für 4,0–6,0 mm² mit Loch Ø 6,4 mm).
