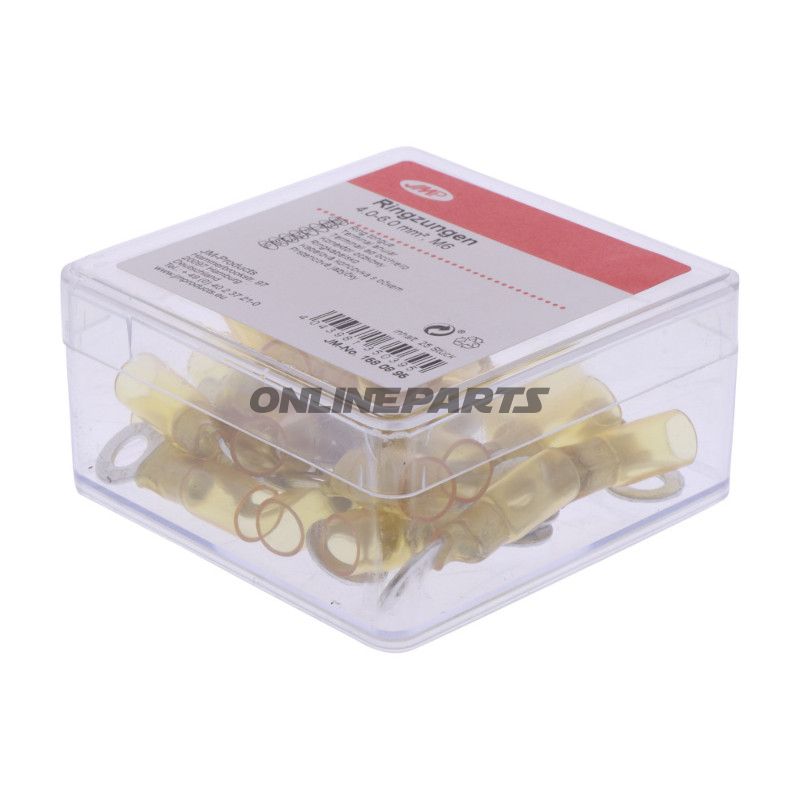

Ringzunge 4.0-6.0 M6 Jmp Packung 25 Stück Alternative: 1580538

Ringkabelschuh (Heißkrymmen) M6 für Leiter 4,0–6,0 mm² — JMP

Produktübersicht
Dieser Ringkabelschuh von JMP (MPN: 158.08.95, GTIN: 4043981350395) ist ein heißkrympender, isolierter Ringkabelschuh, der für Einzelpol-Verbindungen mit M6-Befestigung vorgesehen ist. Er ist ausgelegt für Leiterquerschnitte von 4,0–6,0 mm² und bietet eine kompakte, mechanische und elektrische Verbindung mit integrierter Heißkrympfmanschette zum verbesserten Umweltschutz.

Funktion
Die primäre Funktion des Ringkabelschuhs besteht darin, eine zuverlässige elektrische Verbindung zwischen Kabel und Schrauben-/Bolzenverbindung herzustellen. Der ringförmige Terminals sorgt für guten Kontakt bei einer M6-Verbindung (Bohrungsdurchmesser ca. 6,5 mm). Die eingebaute Heißkrympfmanschette wird beim Erwärmen zusammengezogen, so dass die Isolierung das abisolierte Kabelende abdichtet und mechanische Befestigung sowie verbesserten Schutz gegen Feuchtigkeit und das Eindringen von Schmutz bietet.

Material und Eigenschaften

• Leitende Teile: Standard gepresstes Metall (bleifrei), ausgeführt für gute elektrische Leiteigenschaften und mechanische Korrektur durch Pressung.
• Isolierung/Heißkrympfmanschette: Thermoplastische oder polyolefinbasierte Krympfolie mit Klebstoffeinlage (Heat-shrink mit Kleber), die beim Schrumpfen eine dichte Abdichtung gegen Feuchtigkeit bildet.
• Temperaturbeständigkeit: Angeführt mit Temperaturbeständigkeit um ca. -125 °C (angegebene Tiefsttemperatur), was gute Kältebeständigkeit anzeigt; Betriebstemperaturen über diesem Wert hängen vom spezifischen Isolationsmaterial ab.
• Oberflächenbehandlung: Typischerweise bleihaltfrei verzinnt, um Korrosionsbeständigkeit und Lötbarkeit zu verbessern; diese Variante ist jedoch als nicht-schweiß-/lödeabhängig gekennzeichnet (gepresste Verbindung).
• Farbe: Gelb — wird häufig zur Kodierung nach Leiterquerschnitt verwendet.

Technische Details

• Geeigneter Leiterquerschnitt: 4,0–6,0 mm²
• Befestigung: M6 (Bohrung ca. 6,5 mm)
• Pole: 1
• Isoliert: Ja
• Heißkrympfen: Ja (mit innerer Klebeschicht)
• Schweiß-/Lötverbindungen: Nein — vorgesehen für gepresste/ gekrimpte Verbindungen

Anwendung und Kompatibilität
Das Produkt eignet sich für elektrische Anschlüsse an Motorrädern, Kleinwagen und elektrischen Installationen, bei denen der Platz begrenzt ist und eine M6-Befestigung verwendet wird. Die heißkrympfende Abdichtung macht es ideal für Anwendungen, in denen Vibration, Feuchtigkeit und Schmutz vorhanden sein können. Passt zu Kabeln im angegebenen Querschnittsbereich — verwenden Sie das richtige Crimpwerkzeug, um eine optimale mechanische und elektrische Verbindung zu erreichen.

Montage und Handhabung

• Kabel zum passenden Längen abisolieren und in das Kabelschuheingang einführen.
• Eine korrekte Krymp- oder Pressverbindung mit geeignetem Werkzeug für isolierte Ringkabelschuhe durchführen.
• Gleichmäßig das Heißkrympfband erhitzen, bis es sich schrumpft und den inneren Klebstoff aktiviert, um eine dichte Abdichtung zu erreichen.
• Mechanische Befestigung durch die M6-Schraube überprüfen und elektrische Kontinuität nach der Montage prüfen.

Identifikation
Dieses Produkt wird unter der Marke JMP (MPN 158.08.95) geführt und kann auch in alternativen Katalogbezeichnungen mit Bezug auf heißkrympfende Ringkabelschuhe gefunden werden. GTIN 4043981350395 kann zur eindeutigen Identifikation in Lager- und Beschaffungssystemen verwendet werden.

Hinweise
Die angegebenen Parameter beziehen sich auf die Eigenschaften der Komponente; bewerten Sie immer die gesamte elektrische Belastung der Installation, Temperaturbedingungen und Vibrationsniveau und wählen Sie entsprechend Dimensionierung und Werkzeuge aus.
