Ringzunge 4.0-6.0 M5 Jmppackung 5 Stück

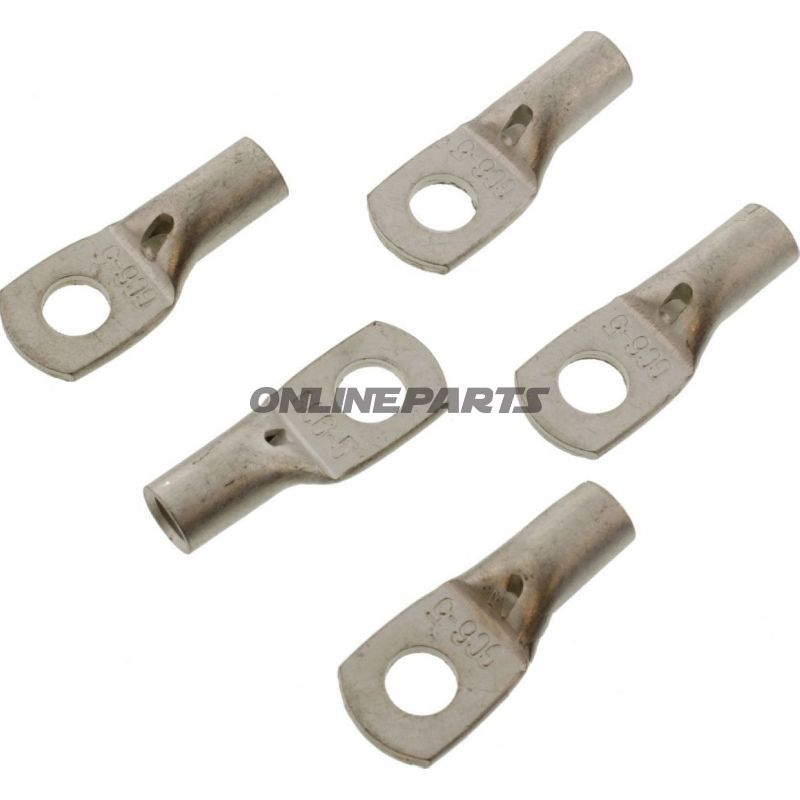

Ringkabelsko (Ringauge) unisoliert für 4,0–6,0 mm² Kabel, Bohr-Ø M5 — JMP

Produktübersicht: Diese unisolierte Ringkabelschuh von JMP (MPN: 158.04.64, GTIN: 4043981276640) ist für sichere, schraubengebundene Verbindungen an Motorrädern, kleinen Fahrzeugen und elektrischen Installationen vorgesehen, bei denen Kabel im Bereich 4,0–6,0 mm² mit einer M5-Schraube oder -Muttern befestigt werden müssen. Es wird in einer Packung mit fünf Einheiten geliefert.

Funktion

• Die primäre Funktion des Ringkabelschuhs besteht darin, eine mechanische und elektrische Verbindung zwischen Leiter und Schrauben-/Bolzenpunkt zu schaffen, z. B. Ständerverbindung, Erdungspunkt oder Stromausgang.
• Die kreisrunde Ösenform bietet eine große Kontaktfläche zum Schraubenkopf oder zur Mutter, wodurch Kontaktwiderstand minimiert und eine gute Stromführung bei korrekter Montage sichergestellt wird.
• Unisolierte Ausführung macht das Bauteil für Anwendungen geeignet, bei denen Platz- oder Wärmebeschränkungen eine Isolation ausschließen oder bei denen zusätzliche Isolation separat behandelt wird.

Materialwahl und Eigenschaften

• Unisolierte Metallausführung — typischerweise weiches oder geglühtes kupferbasiertes Material mit korrosionsschützender Oberflächenbehandlung (eventuell zinnbeschichtet). Das Material ist gewählt für gute elektrische Leitfähigkeit und Verformbarkeit beim Pressen.
• Ohne Löten oder Schrumpfschlauch; die Verbindung wird durch mechanische Crimpung des Leiters im Schaft und Befestigung der Ringöse an Schraube/Bolzen hergestellt.
• Es gibt eine einzelne Polsterung pro Einheit, ohne integrierte Isolierung oder Warmschrumpfung.

Technische Daten

Typ: Ringkabelschuh (Ringauge)
Geeignet für Schraube/Bolzen: M5
Leiterquerschnitt: 4,0–6,0 mm²
Schweiß- / Lötverbindungen: Nein
Isoliert: Nein
Wärmeschrumpfung: Nein
Pol(en): 1

Kompatibilität und Anwendungstipps

• Passt zu Leitern im Bereich 4,0–6,0 mm² — überprüfen Sie den tatsächlichen Durchmesser des Leiters nach Entschleifen vor dem Crimpen für eine korrekte Passform.
• Berechnen Sie das richtige Crimpwerkzeug und die passenden Dies für eine sichere mechanische Verbindung; eine schlechte Crimpverarbeitung erhöht Kontaktwiderstand und Wärmeentwicklung.
• Bei Aussetzung gegenüber Witterung oder korrosiven Umgebungen wird eine geeignete Oberflächenbearbeitung oder zusätzliche Korrosionsschutzmaßnahmen an der Verbindung empfohlen.
• Da das Produkt unisoliert ist, sollte nachträgliche Isolierung oder Schutz gegen Kurzschluss in der Anwendung berücksichtigt werden.

Identifikation

Marke: JMP
MPN: 158.04.64
GTIN: 4043981276640

Die beschriebene Ringkabelschuh eignet sich für Fachkräfte — Mechaniker und erfahrene Motorradfahrer — die eine zuverlässige, unisolierte Kabelschuh-Lösung für M5-Befestigungen und Leiter im Bereich 4,0–6,0 mm² benötigen.
