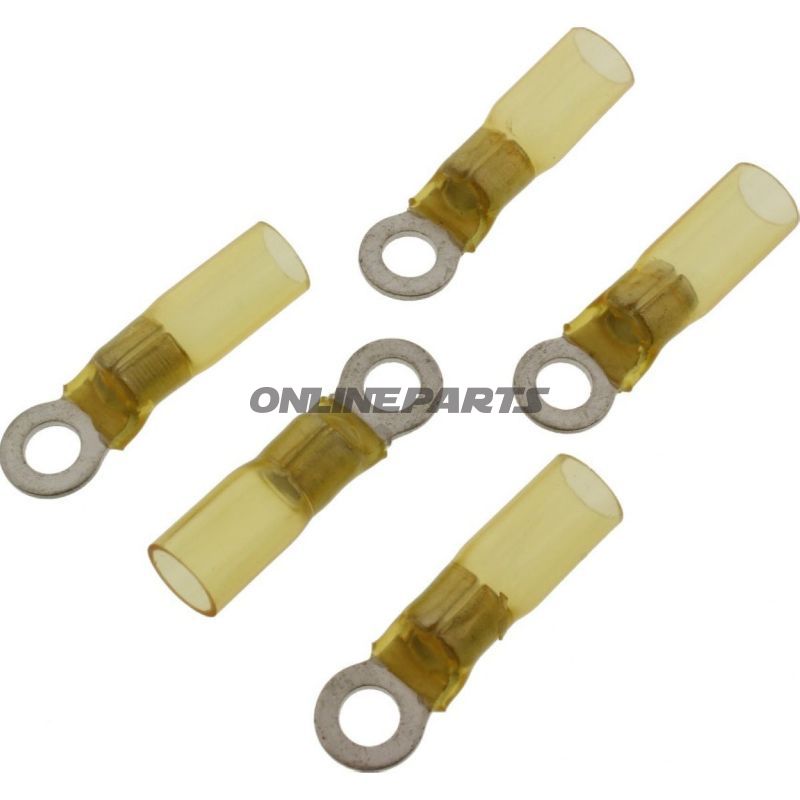

Ringzunge 4.0-6.0 M5 Jmppackung 5 Stück

Ringkabelsko (Hitzeschrumpf) für M5 – Kabelquerschnitt 4,0–6,0 mm²

Produkt: JMP Ringkabelschuh mit Hitzeschrumpfung, Modell 158.05.32 (GTIN 4043981277326). Dieser Ringkabelschuh von JMP ist für mechanische Verbindungen mit M5-Schrauben vorgesehen und für Kabel im Bereich 4,0–6,0 mm² geeignet. Das Produkt wird in einer kleinen Verpackung mit mehreren Einheiten geliefert, wie vom Hersteller angegeben.

Funktion

Der Ringkabelschuh wird verwendet, um eine feste, zuverlässige elektrische Verbindung zwischen einem Leiter und einer Schraub-/Bolzenklemmbase herzustellen. Die hitze schrumpfende Isolierung umschließt das abisolierte Leiterende und schrumpft beim Erwärmen, um mechanische Unterstützung zu bieten und engen Kontakt um die Leiterisolierung herum zu fördern. Das Loch im Ring passt zur M5-Befestigung und sorgt für eine stabile, vibrationsbeständige Verbindung in Anwendungen mit Bewegung oder elektrischen Belastungen.

Materialien und Eigenschaften

• Ring/Konstruktion: Metallischer Ringkontakt (typisch Kupferlegierung in industriellen Ringkabelschuhen) mit elektrolytisch verzinnter Beschichtung für gute elektrische Leitfähigkeit und Korrosionsschutz.
• Isolierung/Hitzeschrumpfung: Hitzeschrumpfschlauch um den Klemmbereich, der sich bei Erwärmung schrumpft und eine dichte, mechanische Verstärkung bildet. Das Material ist gewählt, um Bewegung standzuhalten und Schutz vor Kurzschluss und Feuchtigkeitszutritt in üblichen Motor- und Fahrzeugumgebungen zu bieten.
• Temperaturbeständigkeit: Angegeben bis -125 °C als untere Grenze für die Materialcharakteristika; dies deutet auf die Beständigkeit des Materials gegen niedrige Temperaturen hin; die übliche Betriebstemperatur sollte in Bezug auf die Montageumgebung bewertet werden.
• Oberflächenbehandlung: Zinnbeschichtung reduziert Oxidation und verbessert die Langzeitstabilität elektrischer Verbindungen.

Technische Daten und Kompatibilität

• Typ: Ringkabelschuh (Ringkontakt).
• Passt zu Schraube: M5.
• Kabelquerschnitt: 4,0 mm² – 6,0 mm².
• Ringloch-Durchmesser: ca. Ø 5,3 mm (für M5-Befestigung).
• Anzahl der Pole: 1-polig.
• Lötbar: Nicht geeignet für gelötete Verbindungen (Löten-freie Scharnierklemme).
• Isoliert: Ja, mit Hitzeschrumpfschlauch.

Anwendungsbereiche und Montagehinweise

• Geeignet für Batterieklemmen, Masse- oder Komponentenerdverbindungen und andere elektrische Befestigungspunkte mit M5-Schrauben.
• Entfernen Sie die Isolation des Kabels in geeigneter Länge, bevor Sie es in den Ring einsetzen; schrumpfen Sie den Hitzeschrumpfschlauch gleichmäßig mit einem Heißluftgebläse, um eine ordnungsgemäße Abdichtung und mechanische Unterstützung zu erreichen.
• Sorgen Sie dafür, dass der flache Kontakt der Schraube/Bolzen zur Unterseite des Rings sauber und frei von Farbe oder Korrosion ist, um einen niedrigen Übergangswiderstand zu gewährleisten.

Identifikation: Marke: JMP. MPN (Artikelnummer): 158.05.32. GTIN: 4043981277326.

Die obige Beschreibung deckt die Funktion, Materialwahl und technischen Eigenschaften des Produkts für Fachpersonen wie Mechaniker und Motorradbesitzer ab. Bei besonderen Umweltanforderungen (chemische Exposition, hohe Temperaturen oder vibrationskritische Installationen) wird empfohlen, Material- und Temperaturgrenzwerte in Bezug auf die konkrete Anwendung zu prüfen.
