Ringzunge 4.0-6.0 M5 Jmppackung 5 Stück

Ringkabelsko, isoliert Nylon (JMP) für Kabelquerschnitt 4,0–6,0 mm², Bohrloch M5

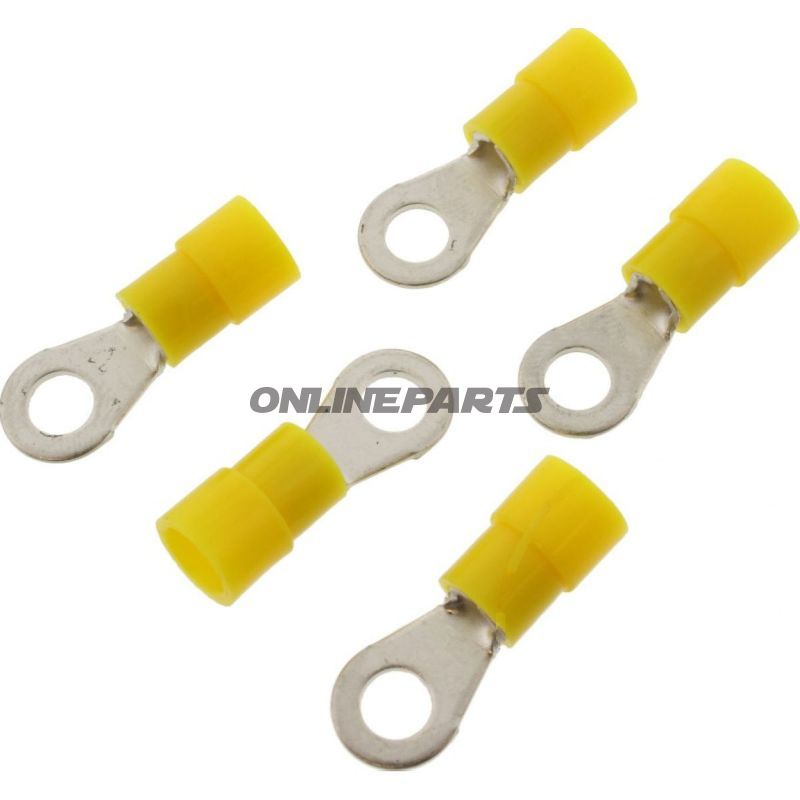

Produktübersicht: Diese Ringkabelschuh von JMP (MPN 158.05.30, GTIN 4043981277302) ist eine isolierte, einpolige Ringverbindung, konzipiert für Leiter mit einem Querschnitt zwischen 4,0 und 6,0 mm² und passt zu M5-Schrauben/Bohrungen mit einem Bohrdurchmesser von 5,3 mm. Sie ist mit Nylon-Isolierung versehen und für elektrische Installationen vorgesehen, bei denen eine sichere mechanische und elektrische Verbindung um eine Schraube oder Schraubverbindung erforderlich ist.

Funktion und Anwendung:

• Garantiert eine feste und wiederholbare Verbindung zwischen Kabelenden und Komponenten mit M5-Befestigung (z. B. Batterieschuhkontakte, Erdungsverbindungen, Klemmen und elektrische Paneele).
• Die Ringform sorgt für eine gute Kontaktfläche zum Schraubenkopf oder zur Mutter und reduziert das Risiko loser Verbindungen durch Vibrationen.
• Die Nylon-Isolierung schützt vor Kurzschlüssen zu benachbarten leitenden Flächen und isoliert den freiliegenden Leiter am Übergang.

Material und Eigenschaften:

• Der Metallteil des Steckers ist auf elektrischen Leitwert und mechanische Haltbarkeit ausgelegt (typisch bleihförmige Verzinnung bei diesem Typ; JMP gibt den Typ der Ringkabelschuhs und den Anwendungsbereich über die MPN an).
• Die Nylon-Isolierung ist temperaturbeständig bis -105 °C gemäß technischen Daten, was Materialeigenschaften anzeigt, die niedrige Temperaturen ohne Sprödigkeit handhaben. Die Isolierung basiert nicht auf Schrumpf-/Wärmeschrumpftechnik.
• Das Produkt wird in Gelb geliefert, was in farbcodierten Systemen die Leiterquerschnittsklasse anzeigen kann.

Technische Spezifikationen (wesentliche Punkte):

• Hersteller/Marke: JMP.
• MPN: 158.05.30. GTIN: 4043981277302.
• Anwendbarer Kabelquerschnitt: 4,0–6,0 mm².
• Bohrloch/Bolzendimension: Ø 5,3 mm (entspricht M5-Anordnung).
• Anzahl Pole: 1.
• Isoliert: Ja (Nylon).
• Berechnete Temperatureigenschaften: angegeben -105 °C (Kältebeständigkeit).
• Schweiß-/ Verzinnte Lötverbindungen sind bei diesem Artikel nicht vorhanden (es gibt keine integrierte Lötfunktion oder Wärmeverklebung).

Montage und praktische Hinweise:

• Schneiden Sie die Isolierung korrekt ab und schieben Sie den Leiter vollständig in die Hülse, bevor Sie crimpen oder Klemmen verwenden — verwenden Sie geeignetes Kabelschuhwerkzeug (Zange), um mechanische Stabilität und geringe Kontaktwiderstände sicherzustellen.
• Stellen Sie sicher, dass Sie das richtige Schraubenschnitt-/Anzugsdrehmoment für M5-Verbindungen wählen, um Verformungen der Klemme oder reduzierten Kontaktdruck zu vermeiden.
• Die Farbkennzeichnung (Gelb) kann in der Dokumentation verwendet werden, um die Identifikation der Leitergröße in Installationen zu erleichtern.

Kompatibilität und Anwendungsbereiche:

• Geeignet für elektrische Kabel in Fahrzeugen, Motorrädern, Batteriepolen, Schalttafeln und industriellen Anschlüssen, wo M5-Befestigung verwendet wird.
• Abstimmen Sie Kabelquerschnitt und Isolationsdurchmesser bei der Auswahl der Kabelklemme, um eine korrekte mechanische Drück- und elektrische Kontakt zu gewährleisten.

Qualitäts- und Identifikationsinformationen: Das Produkt wird unter der JMP-Marke mit der Hersteller-Nummer (MPN) 158.05.30 und GTIN 4043981277302 vermarktet, wodurch die genaue Variante beim Einkauf oder in Ersatzteillisten dokumentiert identifiziert werden kann.
