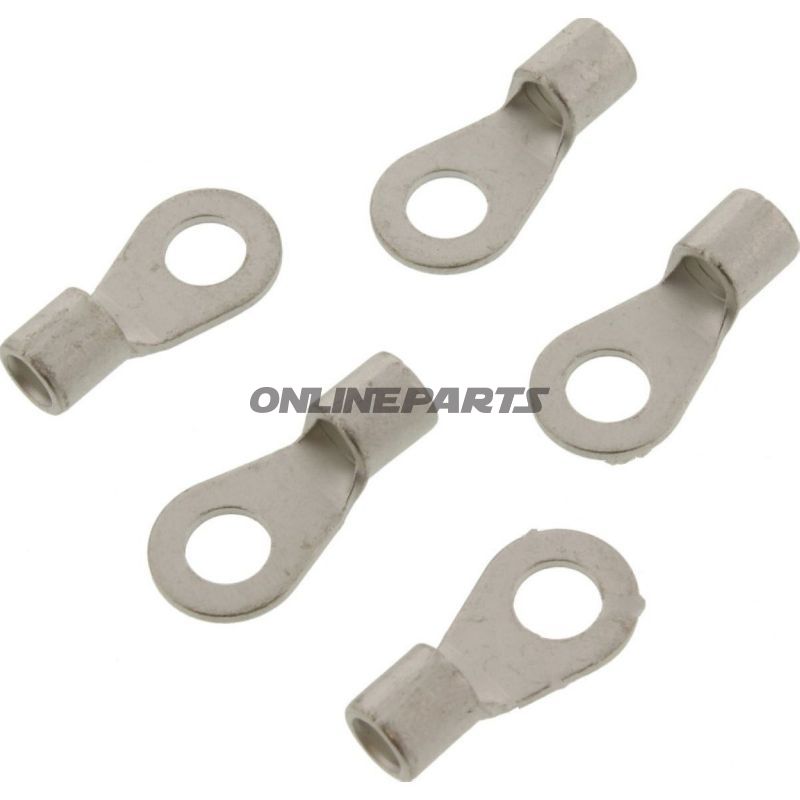

Ringzunge 4.0-6.0 M5 Jmppackung 5 Stück

Ringkabelsko (uforstærket) M5 til kabel 4,0–6,0 mm² — JMP

Produktübersicht: Diese Ringkabelsko von JMP (MPN: 158.06.05, GTIN: 4043981278057) ist für mechanische Verbindungen an M5-Schraubverbindungen ausgelegt und eignet sich für Leiter mit Querschnitten zwischen 4,0 und 6,0 mm². Das Produkt entspricht der DIN 46234-Norm und wird als unisolierte Ringkabelschuh-Lösung für eine einzelne Polverbindung geliefert.

Funktion und Anwendung: Der Ringkabelschuh dient dazu, eine zuverlässige elektrische und mechanische Verbindung zwischen einem Leiter und einer Schraub-/Klemmterminals herzustellen. Die unisolierte Ausgabe erfordert eine korrekte Entisolierung sowie Verpress- bzw. Crimpvorgänge um den Leiter, um guten Kontakt und mechanische Befestigung sicherzustellen. Typischerweise verwendet bei Rahmen-, Motor- oder Leistungverbindungen, bei denen M5-Bolzen oder -Schrauben spezifische Montagemarken sind.

• Kompatibler Kabelquerschnitt: 4,0–6,0 mm².
• Bohrloch: Ø 5,3 mm für M5-Anschluss.
• Polen: 1-poliger Ringkabelschuh.
• Schweißen/Verpressen: Nicht vormontiert mit Löt- oder Wärmepfropfen — mechanische Verpressung/Crimpen wird empfohlen.

Werkstoffwahl und Eigenschaften: Der Ringkabelschuh besteht aus Metall, das für elektrische Verbindungen geeignet ist; das Material ist gewählt für gute Leitfähigkeit und mechanische Festigkeit bei korrekter Verpressung. Da diese Variante unisoliert ist, sollten Oberflächenbehandlung und ggf. Korrosionsschutz in Anwendungen bewertet werden, die Feuchtigkeit oder aggressive Umgebungen ausgesetzt sind. Der Vorteil unisierter Ringkabelschuhe liegt in direkter Metall-zu-Metall-Kontakt und der Möglichkeit eines niedrigen Übergangswiderstands bei korrekter Montage.

Technische Daten (wesentlich):

• Typ: Ringkabelschuh (Ring-Verbindung)
• Passt zu: M5
• Kabelquerschnitt: 4,0–6,0 mm²
• Bohrloch: Ø 5,3 mm
• Isoliert: Nein
• Schweißverbindungen: Nein
• Heißschrumpf/Heißkragen: Nein
• Polzahl: 1
• Standard: DIN 46234

Montageanleitung (kurz): Abisoliere den Leiter auf passende Länge, setze ihn in das Rohrende ein und verwende eine geeignete Crimpzange, um eine korrekte plastische Verformung und kontinuierlichen Kontakt zu erzielen. Prüfe, dass Bolzhauptfläche und Kontaktflächen des Ringkabelschuhs sauber und plan sind, um den Übergangswiderstand zu minimieren. Eine Nachbearbeitung (z. B. Lack oder Korrosionsschutz) bei Installationen in Witterung oder salzhaltigen Umgebungen erwägen.

Kompatibilität und Anwendungsbereiche: Geeignet für Land-, Schiffs- und Fahrzeuginstallationen sowie industrielle Schaltschränke, in denen M5-Terminals verwendet werden. Die Zielgruppe umfasst Mechaniker und Motorradbesitzer, die Erfahrung mit Crimptechnik und korrekter elektrischer Montage haben.

Identifikation: Das Produkt ist gekennzeichnet und unter der Marke JMP mit der MPN 158.06.05 zu finden. GTIN 4043981278057 kann für Lager- oder Beschaffungssysteme zur eindeutigen Identifikation genutzt werden.
