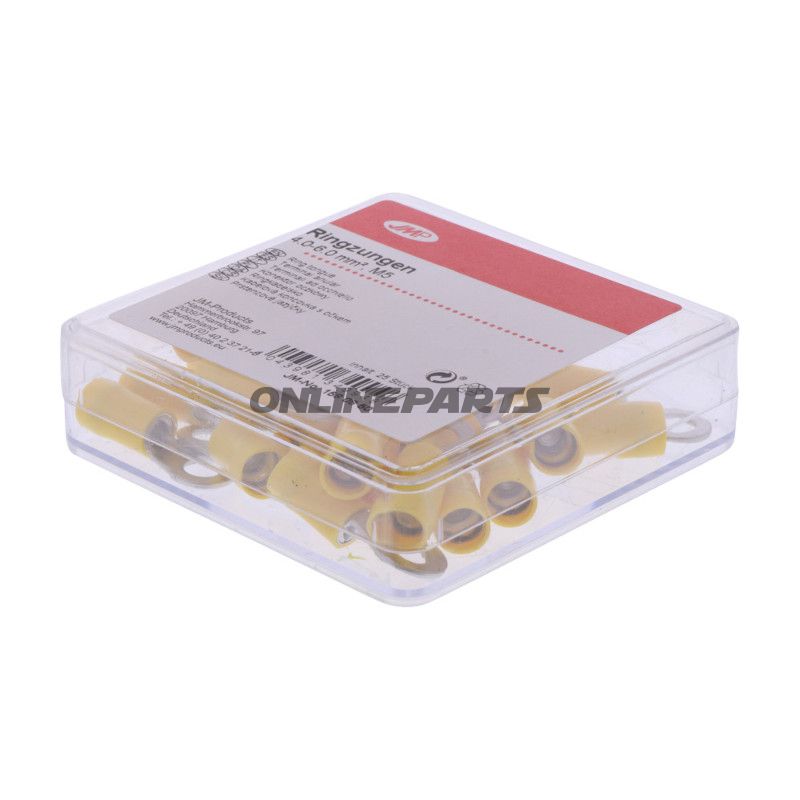

Ringzunge 4.0-6.0 M5 Jmp Packung 25 Stück Alternative: 1580549

Ringkabelsko (isolert) til M5 bolts – til kabeltværsnit 4,0–6,0 mm²

Produkt: JMP Ringkabelsko, GTIN 4043981349948, producentens varenummer (MPN) 158.08.50.

Diese isolierte Ringkabelsko von JMP ist für feste elektrische Verbindungen zu M5-Verbindungen vorgesehen, wobei der Leiterdurchmesser zwischen 4,0 und 6,0 mm² liegt. Die gelb gefärbte Isolierung dient der visuellen Identifikation der Größenkategorie und schützt vor Kurzschlüssen, indem sie die freiliegende Leiteroberfläche um den Klemmpunkt bedeckt.

Funktion und Anwendung

• Schafft eine mechanische und elektrische Verbindung zwischen Leiter und Schraube/ Bolzen mit M5-Durchführung.
• Die Ringform sorgt für einen sicheren Kontaktpunkt um die Bolzenschaft, wodurch das Risiko loser Verbindungen in vibrationsanfälligen Umgebungen reduziert wird.
• Geeignet für Automobil-, Motorrad- und allgemeine elektrische Schaltungen, in denen eine zuverlässige Schraubverbindung erforderlich ist.

Material und Konstruktion

• Leitungsende: Metallring (Leitungskontaktteil der Klemme) hergestellt für elektrische Leitfähigkeit und mechanische Festigkeit. Das Material ist ausgelegt, mechanische Belastung beim Festziehen auf den M5-Bolzen zu widerstehen.
• Isolierung: Gelbe Kunststoff-/Isolationshülle um die Schaftstelle für elektrische Isolation und Farbcodierung. Die Isolierung schützt vor unbeabsichtigtem Kontakt und bietet Verschleißbeständigkeit bei Normalklima; es gibt keine Wärmehaube.
• Temperaturbereich: Angegebene untere Temperaturgrenze -75 °C (als Temperaturbeständigkeit angegeben); wird als geeignet für normale Betriebsbedingungen in Fahrzeug- und Installationsumgebungen eingeschätzt, jedoch nicht für hohe Temperaturanwendungen ohne zusätzliche Bewertung.

Technische Daten (sonstige Details)

• Für Kabelquerschnitt: 4,0–6,0 mm².
• Bohrloch/Ø: ca. 5,3 mm für M5-Bolzen.
• Anzahl Pole: 1.
• Geschweißte/geschmolzene Anschlüsse: Nein — für Crimpen ausgelegt.
• Wärmedecke/Heat Shrink: Nein.

Kompatibilität und Montagehinweise

• Passen Sie zu Standard-M5-Bolzen und -Schrauben; prüfen Sie den Bolzendurchmesser und die Platzverhältnisse, um eine korrekt Montage und ausreichende Ringabdeckung sicherzustellen.
• Wird typischerweise durch mechanische Abisolierung des Leiters, Einlegen in das Metallende und Crimpen mit geeignetem Werkzeug montiert. Verwenden Sie eine passende Crimpzange für eine gleichmäßige elektrische Kontaktfläche und mechanische Festigkeit.
• Nicht vorgesehen zum Erwärmen oder Löten; bei Anforderungen an Wärmebeständigkeit oder Dichtheit sollten andere Produkte gewählt werden.

Hinweise vom Hersteller

Das Produkt wird von JMP unter der Bezeichnung 158.08.50 vermarktet und global über GTIN 4043981349948 identifiziert. Die Produktbezeichnung gibt die Abmessungen der Ringkabelklemme (4,0–6,0 mm²) und das Montageloch für M5 an.

Empfehlung: Für sichere Verbindungen verwenden Sie die korrekte Crimptechnik und prüfen Sie den elektrischen Kontakt nach der Montage. Bei Einsätzen in Umgebungen mit hoher Wärme, Korrosion oder Vibration wird eine Bewertung alternativer Endanschlüsse oder zusätzlicher Schutz empfohlen.
