Ringzunge 4.0-6.0 M4 Jmppackung 5 Stück

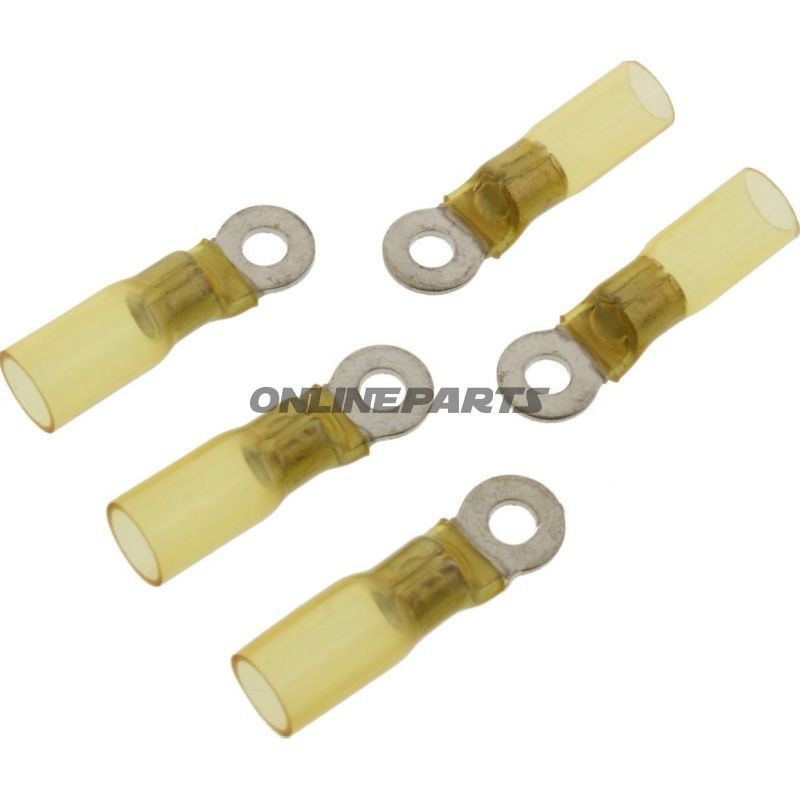

Ringkabelschuh mit Schrumpfvakuum, JMP M4 — für Kabelquerschnitt 4,0–6,0 mm²

Produkt: Ringkabelschuh mit Schrumpfschutz von JMP (MPN: 158.05.26, GTIN: 4043981277265). Dieser Ringkabelschuh ist für eine feste elektrische Verbindung zu M4-Schrauben vorgesehen und mit einer isolierenden Schrumpfmanschette ausgeführt, um verbesserten mechanischen und Umweltschutz zu gewährleisten.

Funktion und Anwendung

Der Ringkabelschuh wird zum Anschluss einfacher Leiterenden (1-polig) an Verbindungspunkte mit M4-Befestigung verwendet. Nach dem Schrumpfen um Leiter und Isolierung sorgt die integrierte Schrumpfmanschette für eine dichte Umschließung und erhöhte Zugentlastung, wodurch das Risiko von Korrosion und unbeabsichtigtem Lösen in vibrationsintensiven Umgebungen verringert wird — typischerweise relevant an Motorrädern und in Werkstatteinbauten.

Materialien und Eigenschaften

• Leitender Teil: Metallring geformt für M4-Schrauben, ausgelegt für zuverlässigen elektrischen Kontakt und mechanische Stabilität.
• Isolierung/Manschette: Installierte wärmeaktiv schrumpfendes Material (Schrumpfmaterial), gelbfarbig, das sich bei Erwärmung zusammenzieht und rund um die Leiter-Isolierung abdichtet.
• Temperaturbeständigkeit: Angegeben für Betriebstemperaturen bis -125 °C, was gute Leistung bei anspruchsvollen Temperaturbedingungen anzeigt; beiNormalgebrauch an Fahrzeugen verbessern die Wärme- und Kälteigenschaften die Haltbarkeit in Außen- oder motornahen Installationen.
• Lötung: Das Produkt ist nicht für Löten im Kontaktbereich vorgesehen (kein gelöteter Kontakt) — geeignet für Crimpverbindungen.

Technische Daten

• Typ: Ringkabelschuh (Ring Connector)
• Geeignet für Schrauben: M4
• Kabelquerschnitt: 4,0 – 6,0 mm²
• Bohrloch/Aufnahme: Ø 4,3 mm
• Isoliert: Ja, mit Schrumpfmanschette
• Polanzahl: 1
• Lötung: Nein (Crimpkontakt)
• Temperaturbeständigkeit: angegeben bis -125 °C

Kompatibilität und Montage

Speziell ausgelegt für Kabel im Bereich 4,0–6,0 mm² und M4-Schrauben. Bei der Montage wird empfohlen, ein korrekt dimensioniertes Crimpwerkzeug zu verwenden, um elektrischen Kontakt und mechanische Befestigung sicherzustellen, gefolgt von Schrumpfen mit geeigneter Wärmequelle (z. B. Heißluftpistole), um die Schrumpfmanschette zu aktivieren und eine dichte Versiegelung zu erreichen. Prüfen Sie immer, dass der Bolthole-Durchmesser und der Platzbedarf zum Ø 4,3 mm Öffnung passen.

Marke und Identifikation

Dieses Produkt wird von JMP geliefert und kann mit Herstellernummer (MPN) 158.05.26 und GTIN 4043981277265 identifiziert werden. Die Informationen sind bei der Suche nach kompatiblen Ersatzteilen oder bei der Nachbestellung für das Werkstattlager hilfreich.

Hinweise zur Anwendung

• Dieses Produkt ist für mechanische Crimpverbindungen vorgesehen; rechnen Sie nicht mit eine fabrikmäßig gelöteten Verbindung.
• Die Farbe (gelb) kennzeichnet die Isolationsart und ist bei der Installation leicht erkennbar.
• Die Packangabe in der Ursprungstextbeschreibung bezieht sich auf die Verpackung des Produkts — prüfen Sie die Stückzahl beim Kauf beim Lieferanten, um Missverständnisse bezüglich der Lieferungseinheit zu vermeiden.
