Ringzunge 4.0-6.0 M4 Jmppackung 5 Stück

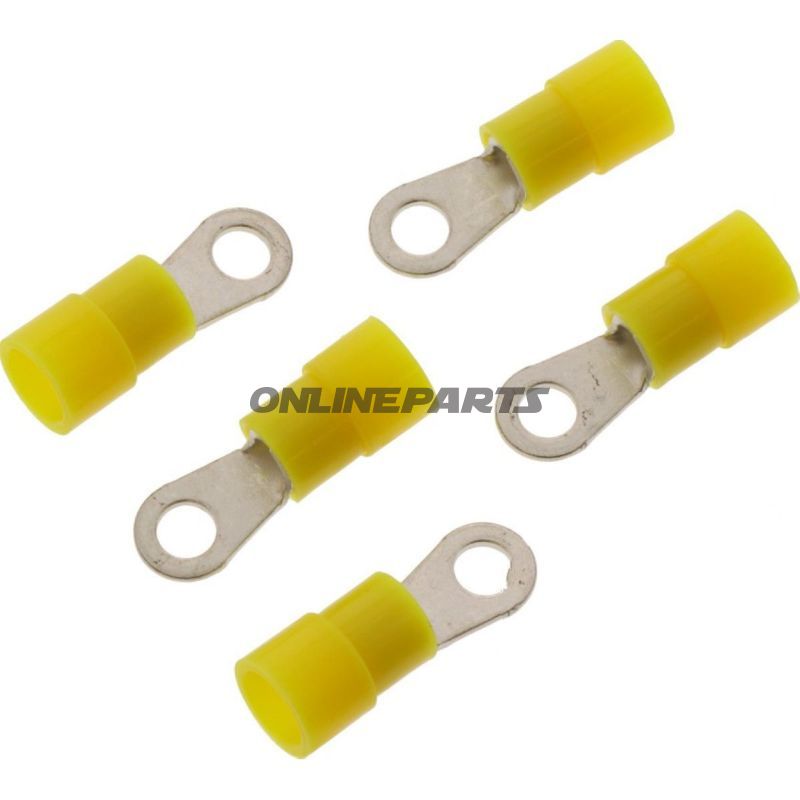

Ringkabelsko (Ringzunge) aus Nylon, für Kabelquerschnitte 4,0–6,0 mm², M4 – JMP

Produktbeschreibung: Diese Ringkabelsko von JMP (MPN: 158.05.24, GTIN: 4043981277241) ist eine isolierte Ringzunge aus Nylon, konzipiert für elektrische Verbindungen mit einem Kabelquerschnitt zwischen 4,0 und 6,0 mm². Die Ringkabelsko ist für Montageschraube M4 vorgesehen und hat einen Bohrungsdurchmesser von ca. 4,3 mm. Die Farbe ist Gelb, wie sie typischerweise verwendet wird, um den Querschnittsbereich bei Montage und Inspektion anzugeben.

Funktion und Anwendung: Die Ringkabelsko dient dazu, eine sichere mechanische und elektrische Verbindung zwischen einer Leitung und einer Schraube oder einem Bolzen herzustellen. Der isolierte Nylonkragen reduziert das Kurzschlussrisiko und schützt den Übergang zwischen Leiter und Kontaktpunkt vor Staub und mechanischer Beanspruchung. Das Produkt eignet sich für elektrische Installationen an Motorrädern und Fahrzeugen, Schalttafeln und anderen Verbindungsstellen, an denen M4-Bolze verwendet werden.

• Typ: Ringkabelsko (Ringzunge) isoliert aus Nylon.
• Für Bolzen/Stud geeignet: M4 (Bohrung ca. 4,3 mm).
• Kabelquerschnitt: 4,0–6,0 mm².
• Polzahl: 1 Pol (Einzelleiter-Verbindung).
• Isolierung: Ja — Nylonkragen um das Leiterende.
• Temperaturbeständigkeit: angegeben ca. -105 °C (gibt Widerstand bei kalten Bedingungen an; Grenzwerte bei Wärme siehe Herstellerangaben).
• Oberfläche und Montage: Nicht gelötet; Leiterenden werden in den Rohrteil der Kabelklemme geklemmt.

Materialauswahl und Eigenschaften: Der leitende Teil der Ringkabelsko besteht typischerweise aus verzinntem Kupfer oder anderem leitenden Metall (Hersteller JMP bezeichnet die Ringzunge als Standardmaterial dieser Bauart), was gute elektrische Leitfähigkeit und Korrosionsschutz bietet. Der isolierende Kragen besteht aus Nylon, einem robusten Kunststoffmaterial mit hervorragender elektrischer Isolationsfähigkeit, mechanischer Festigkeit sowie Beständigkeit gegen Öle und gängige Chemikalien. Die Temperatur- und Verschleißeigenschaften von Nylon machen das Bauteil für Fahrzeuganwendungen und industrielle Umgebungen geeignet; beachten Sie jedoch Einsatztemperaturen über längere Zeit und im heißen Motorraum.

Technische Hinweise und Montageempfehlungen:

• Stellen Sie sicher, dass der Kabelquerschnitt innerhalb von 4,0–6,0 mm² liegt, für eine korrekte mechanische und elektrische Kontaktierung.
• Verwenden Sie das richtige Crimpwerkzeug, das für isolierte Ringkabelklemmen vorgesehen ist, um eine zuverlässige Klemmverbindung zu erzielen; vermeiden Sie, die Isolierung in den Crimpbereich zu bloten.
• Da die Verbindung nicht gelötet ist, sollte die Crimp-Qualität bei kritischen Installationen visuell und mechanisch (Zugtest) überprüft werden.
• Bei Montage in vibrationsbelasteten Umgebungen empfiehlt sich das richtige Anzugsmoment für die M4-Schraube und ggf. der Einsatz einer Sicherungsmutter oder Sperrblech, um ein Nachlassen über die Zeit zu verhindern.

Kompatibilität und Anwendungsbereiche: Das Produkt eignet sich für elektrische Verbindungen in Motorrädern, Autos, Batterie- und Ladekreisen, Steuersystemen und allgemeinen Installationen, bei denen eine M4-Halterung Standard ist. JMPs Artikel 158.05.24 richtet sich an Anwender und Mechaniker, die standardisierte, isolierte Ringklemmen für Installation und Service benötigen.

Identifikation: Das Produkt ist mit dem Hersteller JMP und der Artikelnummer 158.05.24 gekennzeichnet; GTIN 4043981277241 kann beim Einkauf und in der Lagerverwaltung für eindeutige Identifikation verwendet werden.
