Ringzunge 4.0-6.0 M4 Jmppackung 5 Stück

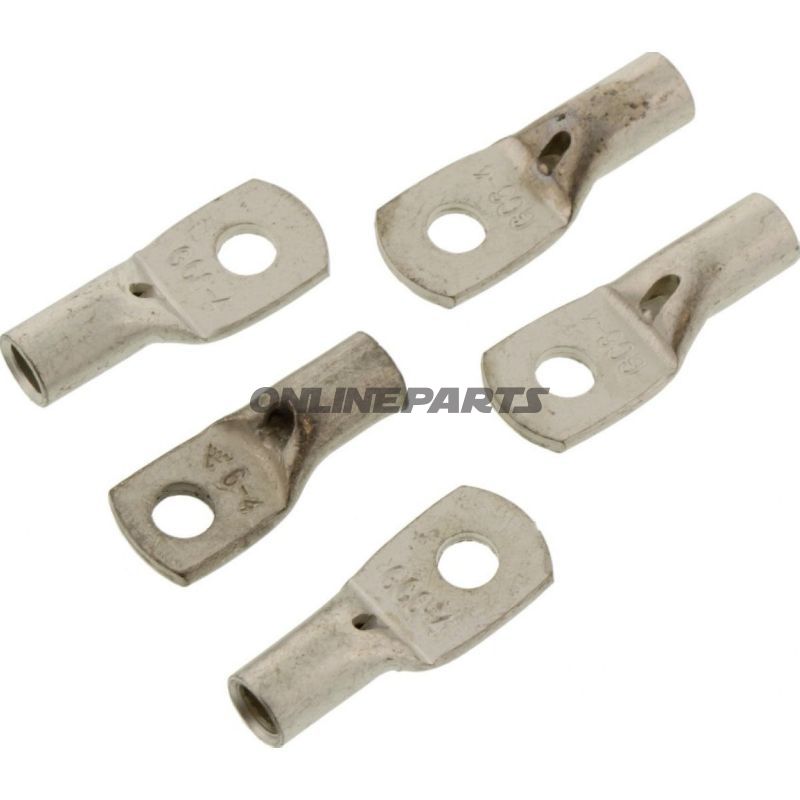

Ringkabelschuh ( Rohrkabelauge ) unisoliert, JMP M4 – für 4,0–6,0 mm²

Produktübersicht: Dieser unisolierte Ringkabelschuh von JMP (GTIN 4043981276602, MPN 158.04.60) ist für elektrische Verbindungen konzipiert, bei denen ein Kabel sicher an eine Schrauben- oder Bolzverbindung mit M4-Durchmesser befestigt werden soll. Er ist für Leiterquerschnitte von 4,0 bis 6,0 mm² vorgesehen und hat einen Bohrungsdurchmesser von ca. 4,3 mm, sodass er zu Standard-M4-Befestigungsschrauben passt.

Funktion und Anwendung:

• Schafft eine mechanische und elektrische Verbindung zwischen Einzelleiter/Kabel und Schraube oder Bolzen.
• Geeignet für Erdungsverbindungen, Batterieverbindungen, Verzweigungspunkte und andere Stellen, an denen eine Öse mit M4-Befestigung festgezogen werden muss.
• Typisch verwendet in Motorrädern, Fahrzeugen und elektrischen Installationen, wo platz- und vibrationssichere Verbindungen erforderlich sind.

Material und Eigenschaften:

• Unisolierter Ringkabelschuh — kein Kunststoff-Isoliermaterial oder Schrumpfschlauch. Bedeutet direkter Metall-zu-Metall-Kontakt und Notwendigkeit korrosionsschutzfest in aggressiver Umgebung.
• Hergestellt, um gute elektrische Leitfähigkeit zu gewährleisten; typischerweise aus Kupfer oder kaltverarbeiter Kupferlegierung mit Oberflächenbehandlung (prüfen Sie die Materialbeschreibung beim Anbieter für genaue Legierung und Oberflächenfinish).
• Einklemmbauweise — Ausführung für einen Leiter pro Ringkabelschuh.

Technische Details:

• Kompatibler Leiterquerschnitt: 4,0–6,0 mm².
• Bohr-/ Lochdurchmesser: ca. Ø 4,3 mm, für M4-Bolt oder Schraube.
• Löten: nicht zum Löten im Ösebereich vorgesehen (kein Lötverbindung enthalten).
• Isolierung: keine Isolierung oder Schrumpfschlauch am Produkt.

Praktische Montageüberlegungen:

• Sichern Sie eine korrekte Schrumpfung/Pressung des Leiters im Schaft mit einem geeigneten Schrumpfwerkzeug, um mechanische Festigkeit und geringe Übergangswiderstände zu gewährleisten.
• Bei Feuchtigkeit oder Meerwasser empfiehlt sich eine Oberflächenbehandlung oder Korrosionsschutz der Verbindung nach der Montage (z. B. Korrosionsschutzfett oder Dichtmittel), da das Produkt unisoliert ist.
• Überprüfen Sie, dass der Flächenkontakt der Schraube/bolzen und das Anzugsmoment korrekt sind, um Beschädigungen der Öse durch Überdrehen zu vermeiden.

Kompatibilität und Anwendungsbereiche:

• Besonders relevant für Motorradtechnik-Profis und Do-it-yourself-Mechatroniker, die mit 12 V- und 24 V-Systemen, Batterieverbindungen und Rahmen-Erdungen arbeiten.
• Passt dort, wo M4-Verankerung verwendet wird — achten Sie darauf, Scheibe und Mutter geeignet zu verteilen, um den Druck gleichmäßig über die Öse zu verteilen.

Marke und Identifikation: Das Produkt stammt von JMP, Modellnummer (MPN) 158.04.60 und identifiziert über GTIN 4043981276602. Diese Informationen können bei Bestellung oder Suche nach kompatiblen Ersatzteilen verwendet werden.

Zusätzliche Hinweise: Die im Produkttitel angegebene Verpackungsangabe bezieht sich auf die Verpackungsart (Vielstückpackung). Bei Einzelmontage wählen Sie die entsprechende Stückzahl bei der Bestellung — prüfen Sie die Bestellzeile auf die gewünschte Menge. Entfernen Sie ggf. Transportverpackung und prüfen Sie jeden Kabelschuh auf Verformungen vor der Montage.
