Ringzunge 4.0-6.0 M4 Jmppackung 5 Stück

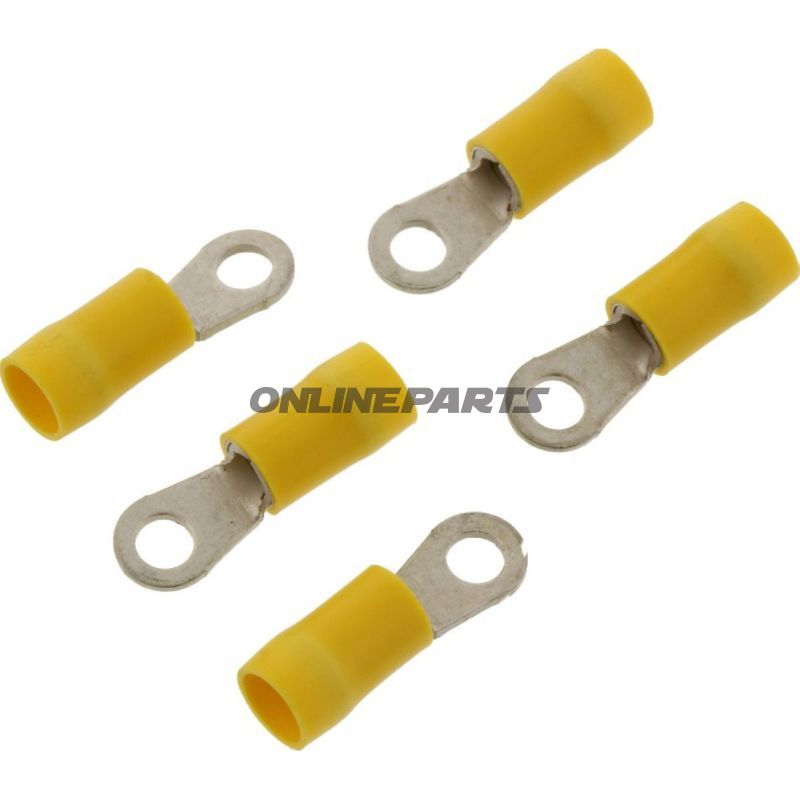

Isolierte Ringskabelschuh JMP M4 für Kabelquerschnitt 4,0–6,0 mm² (gelb)

Produktbeschreibung: Dieser isolierte Ringskabelschuh von JMP (MPN: 158.05.48, GTIN: 4043981277487) ist vorgesehen zur Befestigung von Einleiterkabeln an Schraub- oder Bolzenmontagen mit M4-Anschluss. Der Ringskabelschuh ist für Leiterquerschnitte von 4,0 bis 6,0 mm² ausgelegt und verfügt über eine Bohrung von ca. 4,3 mm, die zu Standard-M4-Schrauben passt.

Funktion und Anwendung:

• Bietet eine mechanische und elektrische Kontaktstelle bei Schraubanschlüssen, bei denen eine Ringschuhklemme gewünscht wird, um Leitungsrückstände durch Vibration und Zug zu verhindern.
• Die Isolierung schützt vor Kurzschluss zu benachbarten Metallteilen und verringert das Risiko freigelegter Leiter beim Montieren.
• Typischerweise verwendet in Motorrad- und Fahrzeuginstallationen, elektrischen Verteilerschränken und anderen technischen Anwendungen, bei denen eine zuverlässige bolzfeste Verbindung erforderlich ist.

Materialien und Eigenschaften:

• Der Kontaktdel ist aus einer Kupferlegierung gefertigt mit geeigneter Oberflächenbeschichtung, um gute Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen.
• Die isolierende Ummantelung besteht aus einem gelben Kunststoff/Nylon-Typ, konzipiert, um elektrische Isolation zu gewährleisten und eine mechanische Entlastung des Kabels zu ermöglichen; das Material hält normalen Temperaturbedingungen bei Kabelinstallationen stand.
• Das Produkt ist nicht mit Wärmeverziehungsröhrchen ausgestattet, und die Verbindung ist nicht gelötet – der Anschluss wird durch Verpressen/Crimmen des Leiters im Terminal hergestellt.
• Temperaturbeständigkeit wird mit ca. -75 °C auf der niedrigsten Skala angegeben, was Beständigkeit gegenüber niedrigen Temperaturen anzeigt; die praktische Nutzbarkeit bei hohen Belastungen sollte je nach Installationsumgebung bewertet werden.

Technische Details (Kurz):

• Typ: Ringskabelschuh
• Passt auf Schraube/Bolzen: M4
• Kabelquerschnitt: 4,0–6,0 mm²
• Bohrung: ca. 4,3 mm
• Anzahl Pole: 1
• Isoliert: Ja
• Lötverbindungen: Nein
• Hitze schrumpfen: Nein

Kompatibilität und Montage:

• Berechnen Sie den Kabelquerschnitt und wählen Sie die Terminalgröße entsprechend dem Leiterquerschnitt (4,0–6,0 mm²). Das Terminal erfordert ein korrektes Crimpwerkzeug und -technik, um eine sichere mechanische und elektrische Verbindung zu erzielen.
• Verwenden Sie passende M4-Schrauben oder -Bolzen mit dem richtigen Anzugsmoment, um eine Verformung des Ringszukschuhs oder schlechten Kontakt zu vermeiden.

Weitere Informationen: Das Produkt wird von JMP unter der MPN 158.05.48 vermarktet und ist identifiziert durch die GTIN 4043981277487. Die Farbe der isolierenden Ummantelung ist Gelb, was oft zur schnellen Identifikation der Kabelgröße in Installationsszenarien verwendet wird.
