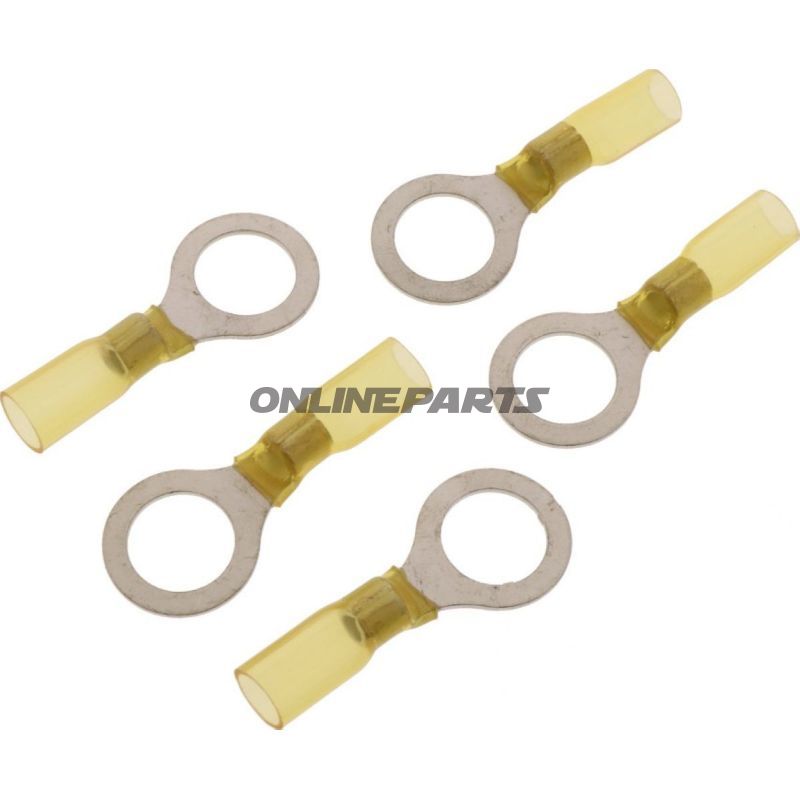

Ringzunge 4.0-6.0 M12 Jmppackung 5 Stück

Ringkabelsko mit Heißklemmung, M12, für Kabelquerschnitt 4,0–6,0 mm²

Produkt: JMP Ringkabelsko mit Heißklemmung (GTIN: 4043981277173, MPN: 158.05.17) geliefert von der Marke JMP. Das Produkt ist zum Befestigen eines einzelnen Kabels an Bolzen- oder Schraubverbindungen vorgesehen, an denen M12-Bolzen verwendet werden. Die integrierte Heißklemmfunktion sorgt für elektrische Isolierung und mechanische Zugentlastung nach der Montage.

Funktion und Anwendung

• Die Ringkabelshe bei ringkabelsko erzeugt eine sichere, waschbare und mechanisch robuste elektrische Verbindung zu M12-Bolzen oder Bohrungen mit einem Bohrdurchmesser von 13,0 mm.
• Das wärmeaktivierte Schrumpfgehäuse zieht sich beim Erhitzen zusammen und bildet eine dichte Abdichtung um das Kabel, um das Eindringen von Feuchtigkeit zu verhindern und die Vibrationsbeständigkeit zu erhöhen.
• Geeignet für Anwendungen, bei denen Kabelenden Bewegungen, Vibration oder moderaten Umgebungsbelastungen ausgesetzt sind, z. B. elektrische Systeme an Motorrädern, Maschinen oder Fahrzeugen.

Materialien und Eigenschaften

• Der Körper ist als Ringleitung (Ringverbinder) ausgeführt mit mechanischer Kontaktfläche, die für Bolzbefestigung ausgelegt ist. Das Material des leitenden Teils ist in den Daten nicht spezifiziert, das Design entspricht jedoch dem Standard für Ringkabelschuhe für eine zuverlässige elektrische Kontaktierung.
• Isolierte Ausführung mit temperaturbeständigem Heißklemmgehäuse; das Schrumpfgehäuse ist gelb eingefärbt zur visuellen Identifikation des Querschnittsbereichs.
• Temperaturbeständigkeit angegeben bis -125°C (die Angabe weist auf die geringe Temperaturbeständigkeit des Materials hin; bei hohen Betriebstemperaturen sollte die Installationsumgebung separat bewertet werden).
• Es gibt keine Lötverbindungen; die Montage erfolgt durch freiliegende Kabelaufnahme und mechanisches Klemmen/Crimpen vor dem Schrumpfen.

Technische Details

• Geeignet für Kabelquerschnitt: 4,0–6,0 mm²
• Bohrdurchmesser / Ringloch: Ø 13,0 mm (für M12-Boltmontage)
• Anzahl der Pole: 1 (Einzelader)
• Isoliert: ja
• Heißklebung: ja
• Schweiß- oder Lötverbindungen: nein

Kompatibilität und Montage

• Die Abmessungen passen zu Standard-M12-Befestigungen und Kabelquerschnitt zwischen 4,0 und 6,0 mm² — Prüfen Sie Kabeloberfläche und ggf. zusätzliche Isolationslagen vor der Montage.
• Für eine korrekte Installation: Freilegen Sie das Kabel in passabler Länge, führen Sie den Leiter in das Metallende ein, führen Sie eine korrekte Crimpverbindung mit geeignetem Werkzeug für diese Art Ringkabelsko durch, und aktivieren Sie anschließend das Schrumpfgehäuse mit geeigneter Wärmequelle (Heißluftföhn), bis das Gehäuse fest sitzt.
• Verwenden Sie geeigneten Korrosionsschutz oder prüfen Sie Kontaktflächen bei Outdoor- oder salzwasserbeanspruchten Installationen, da der Leitermaterialtyp in den Produktdaten nicht spezifiziert ist.

Identifikation: JMP als Hersteller, MPN 158.05.17 und GTIN 4043981277173 werden zur eindeutigen Identifikation in Ersatzteillisten und bei Bestellungen verwendet.

Hinweise

• Die Produktbeschreibung basiert auf den gelieferten technischen Daten. Falls Anforderungen an spezifische Leitermaterialien, Korrosionsschutz oder Betriebstemperaturen über oder unter den angegebenen Werten vorliegen, wird empfohlen, die vollständige Materialspezifikation zu überprüfen oder JMP zu kontaktieren.
