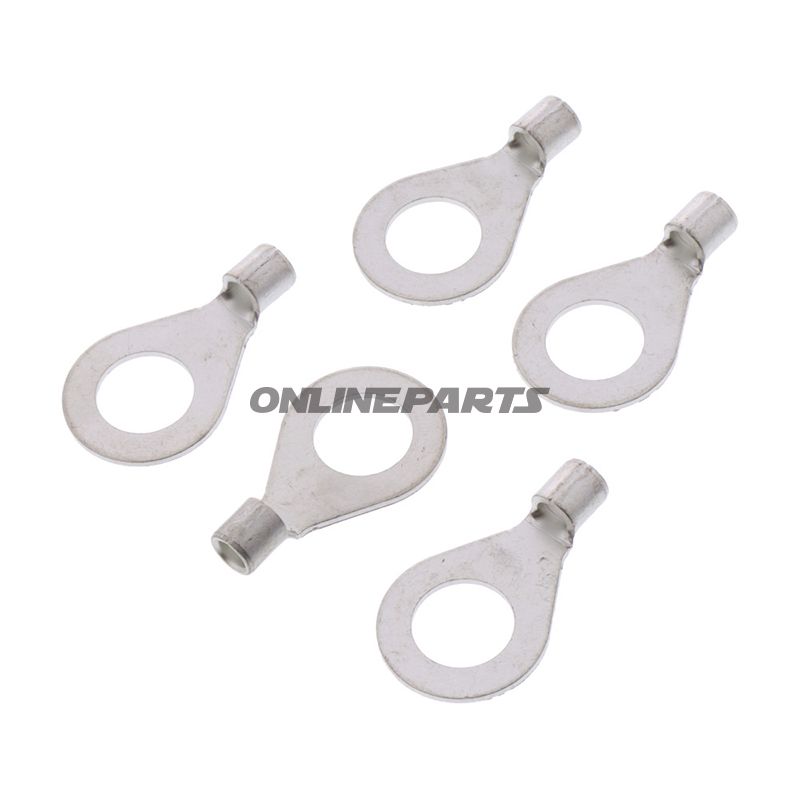

Ringzunge JMP MPN 158.05.54 Unisolierte Ringzunge für Leiterquerschnitt 4,0–6,0 mm². Bohrung Ø 10,5 mm, passend für M10-Schraube.
Uisolierte Ringkabelsko (Ringklemme) M10 für Kabel 4,0–6,0 mm² – JMP (MPN 158.05.54)
Produktübersicht: Diese un-isolierte Ringkabelsko von JMP (MPN 158.05.54, GTIN 4043981277548) ist für elektrische Verbindungen vorgesehen, bei denen eine mechanisch und elektrisch stabile Befestigung an einem M10-Bolzenloch erforderlich ist. Sie ist nach DIN 46234 ausgeführt und für Leiterquerschnitte zwischen 4,0 und 6,0 mm² mit einem Bohrungsdurchmesser von Ø 10,5 mm geeignet.
Funktion und Anwendung:
- Garantiert eine sichere elektrische Verbindung zwischen Kabel und Schrauben-/Bolzenverbindung, z. B. Stiftsverbindungen, Batterieverbindungen oder der Anschluss von Kabelschuhen an Terminalen.
- Die unisolierte Ausführung sorgt für guten Metall-zu-Metall-Kontakt, was relevant ist, wo Platz, Wärmeableitung oder Erdung direkten Kontakt ohne Isolationsschicht erfordern.
- Geeignet für Werkstattgebrauch, Reparaturen und Austausch an Motorrädern, Fahrzeugen und Maschinen, bei denen eine robuste mechanische Befestigung an M10 erforderlich ist.
Material und Eigenschaften:
- Unisolierte Metallring — typischerweise aus Kupferlegierung oder Zinn-beschichtetem Kupfer, um niedrigen Kontaktwiderstand und Korrosionsbeständigkeit sicherzustellen; JMP gibt die Ringart gemäß DIN 46234 als Ringkabelsko an.
- Keine Vor-Lötung oder Wärmeeinwirkung erforderlich; das Produkt ist keine gelötete Verbindung und hat kein Schrumpfverhalten.
- Ausgelegt für einen Pol-Anschlusspunkt (eine Öffnung für das Kabel und eine Ringverbindung zum Bolzen/Schraube).
Technische Daten (Auswahl):
- Produzent/Marke: JMP (MPN: 158.05.54, GTIN: 4043981277548)
- Typ: Ringkabelsko (Ringverbinder) geeignet für M10
- Kabelquerschnitt: 4,0–6,0 mm²
- Bohrungsdurchmesser: Ø 10,5 mm (passt zu M10-Verbindung)
- Standard: DIN 46234
- Unisoliert: Ja
- Löten: Nein
- Anzahl Pole: 1
Praktische Montageüberlegungen:
- Sorgen Sie für korrekten Abisolierung und passende Schrumpf-/Pressung des Kabels in der Ringkabelsko für maximalen mechanischen und elektrischen Kontakt. Verwenden Sie geeignete Presswerkzeuge für die Kabelquerschnitte 4,0–6,0 mm².
- Da die Ausführung unisoliert ist, sollte die Ringkabelsko dort verwendet werden, wo kein Risiko einer Kurzschließung zu benachbarten Metallteilen besteht oder zusätzliche Isolierung/ bessere Kabelführung erforderlich ist.
- Überprüfen Sie die Schraub- oder Bolt-Verbindung auf korrektes Drehmoment und gleichmäßige Kontaktfläche; lose Verbindungen können zu erhöhter Wärme und Übergangswiderstand führen.
Kompatibilität und Anwendungsumgebung: Die Ringkabelsko ist für gängige elektrische Installationen in Fahrzeugen und Maschinen konzipiert, einschließlich Motorrädern, Autos und landwirtschaftlichen Geräten, in denen eine M10-Verbindung verwendet wird. Beachten Sie relevante elektrische Anforderungen und Umgebungsbedingungen (Korrosionsschutz unter extremen Bedingungen kann erforderlich sein).
Identifikation: Das Produkt ist als JMP Ringkabelsko mit MPN 158.05.54 und GTIN 4043981277548 gekennzeichnet, was eine einfache Zuordnung zu Ersatzteilen und Dokumentation ermöglicht.
