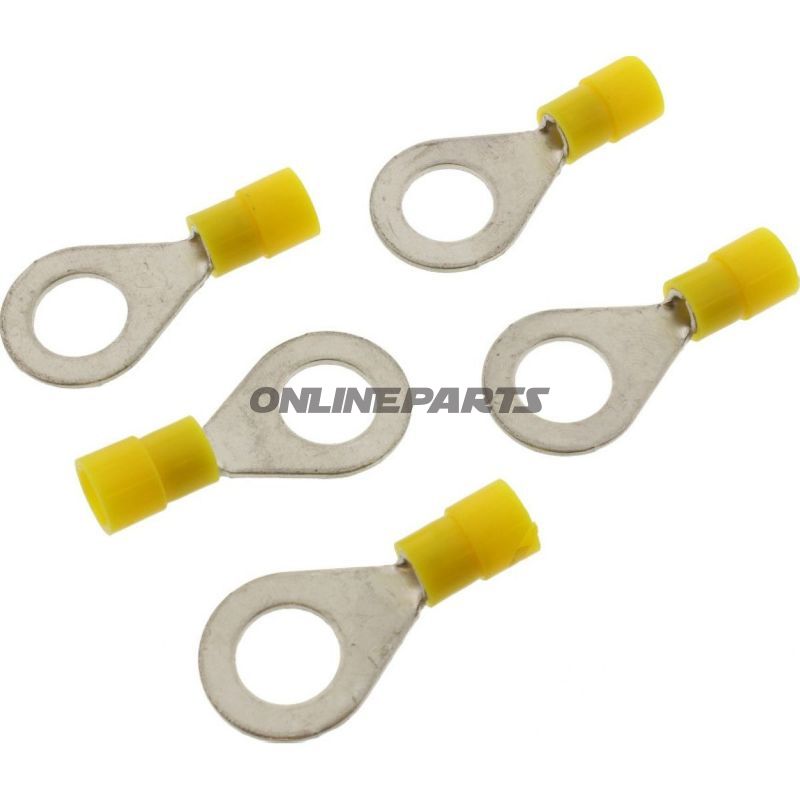

Ringzunge 4.0-6.0 M10 Jmppackung 5 Stück

Ringkabelsko (ringtunge) til kabel 4,0–6,0 mm² mit M10-Bohrung — JMP

Produktübersicht: Diese Ringkabelsko von JMP (MPN: 158.05.11, GTIN: 4043981277111) ist für elektrische Verbindungen konzipiert, bei denen eine solide und sichere Ringverbindung zu einer M10-Schraube oder Bolzloch benötigt wird. Sie verfügt über eine nylonisolierte Nabe und ist für Leiterquerschnitte zwischen 4,0 und 6,0 mm² ausgelegt. Das Produkt wird als Packung mit fünf Stück geliefert.

Funktion und Einsatz

Die Ringkabelskoens Hauptfunktion besteht darin, eine zuverlässige mechanische und elektrische Verbindung zwischen einem Leiter und einer Schraub- oder Bolzenverbindung zu gewährleisten. Die runde Ringform sorgt für eine gute Kontaktfläche zur Schraubenkopf- oder Mutternfläche, wodurch das Risiko loser Verbindungen durch Vibrationen verringert wird — relevant bei Motorrädern, Maschinen und Fahrzeuginstallationen. Die isolierte Nabe schützt vor Kurzschlüssen und erhöht die Sicherheit bei Handhabung und Installation in engen Elektrikräumen.

Materialien und Eigenschaften

• Kontaktmaterial: Metallischer Leiter (typischerweise blechverzinktes Kupfer oder Ähnliches) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit — ausgelegt auf geringe Kontaktwiderstände.
• Isolation: Nylonnabe (nylonisoliert) für elektrische Isolation, mechanische Entlastung des Leiters und visuelle Farbcodierung (Gelb) zur leichten Identifikation des Leiterquerschnitts.
• Bohren-Durchmesser: Ø 10,5 mm, dimensioniert für M10-Befestigung.
• Temperaturbeständigkeit: Angegebene Temperaturbeständigkeit bis -105 °C, was den Einsatz in kalten Umgebungen anzeigt — Beachtung der normalen Betriebs- und Montageanweisungen für maximale Lebensdauer.
• Schweiß-/Lötverbindungen: Das Produkt ist nicht vorbehandelt mit eingebauter Lötverbindung (nicht gelötet); der Leiter wird typischerweise an der Spitze eingeklemmt oder gepresst.

Technische Spezifikationen

• Typ: Ringkabelsko (Ringschlussstecker)
• Geeignet für Schraube/Bolt: M10
• Leiterquerschnitt: 4,0–6,0 mm²
• Isoliert: Ja (Nylon)
• Anzahl Pole: 1
• Temperaturbeständigkeit: bis -105 °C
• Bohren-Durchmesser: Ø 10,5 mm
• Schweißverbindungen: Nein

Montage und Kompatibilität

Für eine korrekte Montage wird folgende Vorgehensweise empfohlen: Den Leiter auf die richtige Länge freilegen, bei Mehrdrahtleitern ggf. zusammengefaltet und das Kabelende fest in das Gehäuse der Ringverbindung einklemmen oder festpressen. Sicherstellen, dass Schraube/Bolzen und Kontaktflächen sauber und korrosionsfrei sind, um einen geringen Kontaktwiderstand zu erreichen. Das Produkt eignet sich für Standard-M10-Terminals an Batterieklemmen, Erdungspunkten und industriellen Verbindungen an Motorrädern und Fahrzeugen.

Praktische Hinweise

• Gelbe Nylonisolierung zeigt Kompatibilität mit Kabelquerschnitt 4,0–6,0 mm² an — bestätigen Sie den Leiterquerschnitt vor der Montage.
• Prüfen Sie, ob die gewählte Schraube/Bolt und Mutter zum Bohrungsdurchmesser von 10,5 mm und zur mechanischen Beanspruchung der Anwendung passt.
• Das Produkt ist für eine Leitung (1-polig) pro Klemme vorgesehen; Parallellösungen erfordern korrekte Dimensionierung und Installationspraxis.

Identifikation: Marke: JMP, MPN: 158.05.11, GTIN: 4043981277111.
