Ringzunge 4.0-6.0 M10 Jmppackung 5 Stück

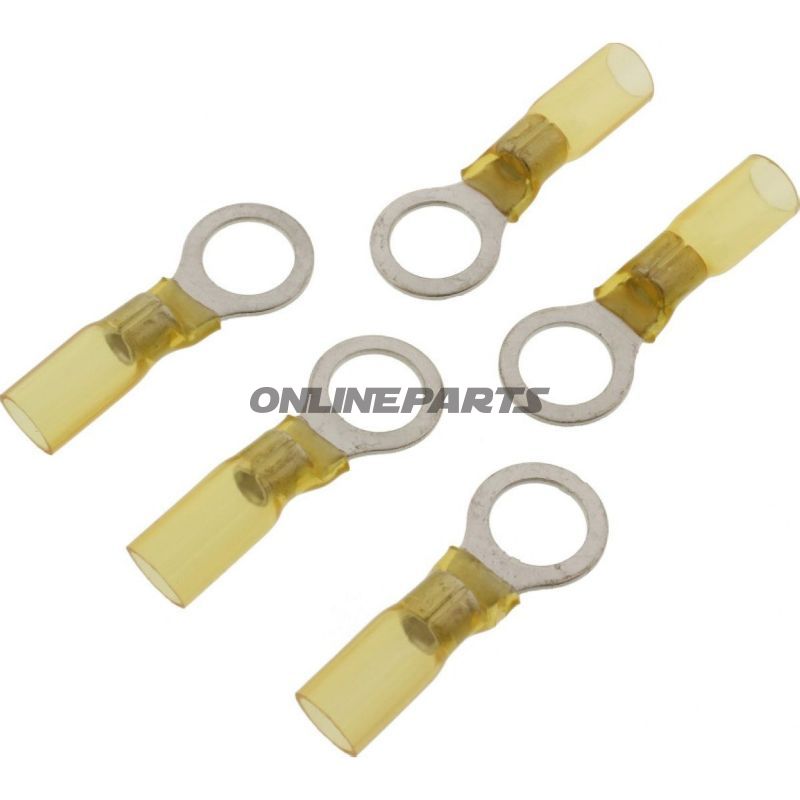

Ringklemme mit Schrumpfverschluss, M10 – für Kabelquerschnitte 4,0–6,0 mm²

Produkt: Ringklemme mit Schrumpfverschluss von JMP (MPN: 158.05.13, GTIN: 4043981277135). Diese Ringklemme ist für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen vorgesehen, bei denen eine feste, isolierte Verbindung zum M10-Befestigungspunkt erforderlich ist.

Funktion und Anwendung
Die Ringklemme dient als mechanische und elektrische Übergangsverbindung zwischen einem Kabel und einer Schraube/ einem Bolzen mit M10-Durchführung. Die wärmeschrumpfende Isolierung um die Verbindung gewährleistet sowohl elektrische Isolation als auch mechanische Entlastung des Leiters, wodurch das Risiko von Korrosion und lockeren Verbindungen bei Vibrationen verringert wird. Anwendungsbereiche umfassen Batterieanschlüsse, Erdverbindungen und andere permanente Kabelanschlüsse in Motorrädern, Rollern oder Fahrzeuginstallationen.

Materialien und Eigenschaften

• Gute Kontaktqualität: Metallring geeignet für M10-Bolzen; der innere Bohrdurchmesser des Rings beträgt ca. 10,5 mm, entsprechend der Standard-M10-Befestigung.
• Kabelanschluss: Ausgelegt für Querschnitte zwischen 4,0 und 6,0 mm², geeignet für typische Leistungskabel in Fahrzeuginstallationen.
• Isolierung: Verbunden mit einem wärmeschrumpfbaren Rohr, das sich bei Erwärmung zusammenzieht und um das Kabel abdichtet, mechanische Entlastung sowie elektrische Isolation bietet.
• Temperaturbeständigkeit: Produktdaten geben Beständigkeit bis −125 °C an, was auf Materialien hinweist, die für extreme Temperaturen ausgelegt sind; praktisch verbessert dies die Haltbarkeit bei niedrigen Temperaturen und sorgt für stabile Isolation.
• Farbe: Gelb, was die Identifikation des Kabelquerschnitts oder der Funktion in der Kabelführung erleichtert.

Technische Details

• Typ: Ringklemme / Ringverbinder
• Geeignet für Schraube: M10
• Kabelquerschnitt: 4,0–6,0 mm²
• Bohröffnung: Ø 10,5 mm (für M10-Anschluss)
• Isoliert: Ja (Wärmeschrumpf)
• Lötverbindung: Nein (Verbindung erfolgt durch Schrumpfen/Pressen)
• Anzahl der Pole: 1

Praktische Hinweise für Monteure
Bei der Montage wird eine korrekte Abisolierung empfohlen und gegebenenfalls der Einsatz einer geeigneten Kabelschuhpresse oder einer schweißfreien Crimpwerkzeug, um guten mechanischen und elektrischen Kontakt sicherzustellen. Nach dem Schrumpfen sollte die Verbindung visuell auf volle Schrumpfung der Schrumpfhülle überprüft werden. Achten Sie darauf, dass die Wärmebehandlung ausreichend ist, damit die Schrumpfhülle abdichtet, ohne die Isolierung zu beschädigen.

Kompatibilität und Anwendungsumgebung
Die Ringklemme ist für allgemeine elektrische Installationen in Fahrzeugen ausgelegt und kompatibel mit Bauteilen und Bolzen mit M10-Durchführung. Die isolierte, wärmeschrumpfende Konstruktion macht sie geeignet für raue Umgebungen, in denen Vibration, Feuchtigkeit und Korrosion eine Herausforderung darstellen können. Die Marke JMP wird als Hersteller angegeben (MPN 158.05.13), und GTIN 4043981277135 kann bei Warenidentifikation und Beschaffung verwendet werden.

Zusammenfassung
Diese JMP-Ringklemme mit Wärmeschrumpfung kombiniert einen soliden Metallring zur M10-Befestigung mit wärmeschrumpfender Isolation für Kabelquerschnitte 4,0–6,0 mm². Sie eignet sich für professionelle Monteure und Motorradfans, die eine zuverlässige, isolierte Ringverbindung in Fahrzeuginstallationen benötigen.
