Ringzunge 4.0-6.0 M10 Jmp Packung 25 Stück Alternative: 1580554

Ringkabelsko (Ringanschluss) 4,0–6,0 mm² für M10-Bolt — unisoliert

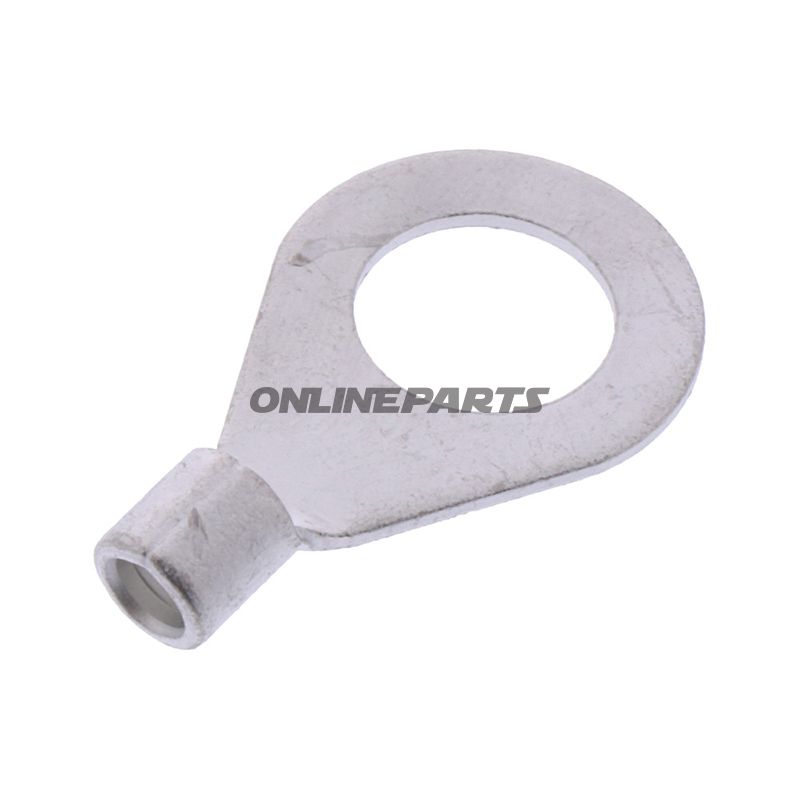

Produkt: JMP Ringkabelschuh, Modell 158.09.01 (GTIN 4043981350456). Dieser Ringkabelschuh ist für Kabelquerschnitte zwischen 4,0 und 6,0 mm² ausgelegt und passt zu M10-/10,5 mm Schraublöchern. Das Produkt wird von JMP geliefert und gemäß DIN 46234 konstruiert.

Funktion und Anwendung
Die primäre Funktion des Ringkabelschuhs besteht darin, eine mechanische und elektrische Verbindung zwischen einem Kabel und einer Schrauben- oder Bolzenverbindung herzustellen. Die unisolierte Ringform gewährleistet engen Kontakt um den Schrauben-/Bolzenkopf, was eine niedrige Übergangswiderstand und gute Stromführung bei dauerhafter oder semidauerhafter Verbindung an Rahmen, Batterieklemmen, Verteilblöcken und Erdungsanschlüssen sicherstellt. Das Design ist einfach und geeignet für Monteure, Mechaniker und Elektriker, die an Motorrädern, Fahrzeugen oder in industriellen Installationen arbeiten.

Material und Eigenschaften

• Unisolierte Ausführung — kein Kunststoff-Isolationsmaterial oder Schrumpfschlauch; verwendbar dort, wo mechanischer Schutz nicht erforderlich ist oder wo Wärme/Öl/Funken eine metallische Lösung erfordern.
• Metallische Kontaktfläche — typischerweise Kupfer oder verzinntes Kupfer (Standardmaterial dieser Ringkabelschuhe) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit; bei Einsatz in korrosiven Umgebungen entsprechende Oberflächenbehandlung beachten.
• Bemessung für M10 — Bohrloch ca. 10,5 mm, passt zu M10-Bolzen und Schrauben mit üblichem Spiel bis zur Unterlagscheibe.
• Geeignet für Einfachleiterverbindungen (1-polig) ohne Löten am Ende (nicht gelötete Verbindung).

Technische Daten (Kurz)

• Typ: Ringkabelschuh
• Passer zu: M10 (Bohrung Ø ≈ 10,5 mm)
• Kabelquerschnitt: 4,0–6,0 mm²
• Isoliert: Nein
• Löten: Nein
• Polanzahl: 1
• Standard: DIN 46234

Praktische Überlegungen bei der Verwendung

• Kabel stets sauber abisolieren und das Crimpwerkzeug auf den angegebenen Querschnitt einstellen, um eine sichere mechanische Crimpverbindung und niedrigen Übergangswiderstand zu erzielen.
• Da das Produkt unisoliert ist, sollten Sie gegebenenfalls zusätzliche Isolierung (z. B. Schrumpfschläuche oder Isolierabdeckung) in Erwägung ziehen, wenn es nahe an beweglichen Metallteilen montiert wird oder bei der Gefahr eines Kurzschlusses.
• Bei Einsatz im Außenbereich oder in feuchten Installationen kann zusätzlichen Korrosionsschutz relevant sein, abhängig von der Oberflächenbehandlung des Kontaktmaterials.
• Prüfen Sie das Anzugsdrehmoment der Schraube und verwenden Sie gegebenenfalls Unterlegscheiben, um gleichmäßigen Kontakt sicherzustellen und Beschädigungen am Ringkabelschuh zu vermeiden.

Kompatibilität und Identifikation
Dieser Ringkabelschuh wird von JMP unter der Artikelnummer (MPN) 158.09.01 angegeben und mit GTIN 4043981350456 registriert. Er ist eine direkte Wahl für Installationen, bei denen Kabelquerschnitt 4,0–6,0 mm² mit einer M10-Verbindung gemäß DIN 46234 verbunden werden soll.

Hinweis
Informationen zu Material und Oberflächenbehandlung sollten beim Kauf bestätigt werden, wenn die Installation speziellen Anforderungen an chemische Beständigkeit oder besonders niedrige Übergangswiderstände erfüllen muss. Die Konstruktion des Produkts ist einfach; fachgerechte Montage ist entscheidend für den Betriebssicherheit.
