Ringzunge 4.0-6.0 M10 Jmp Packung 25 Stück Alternative: 1580546

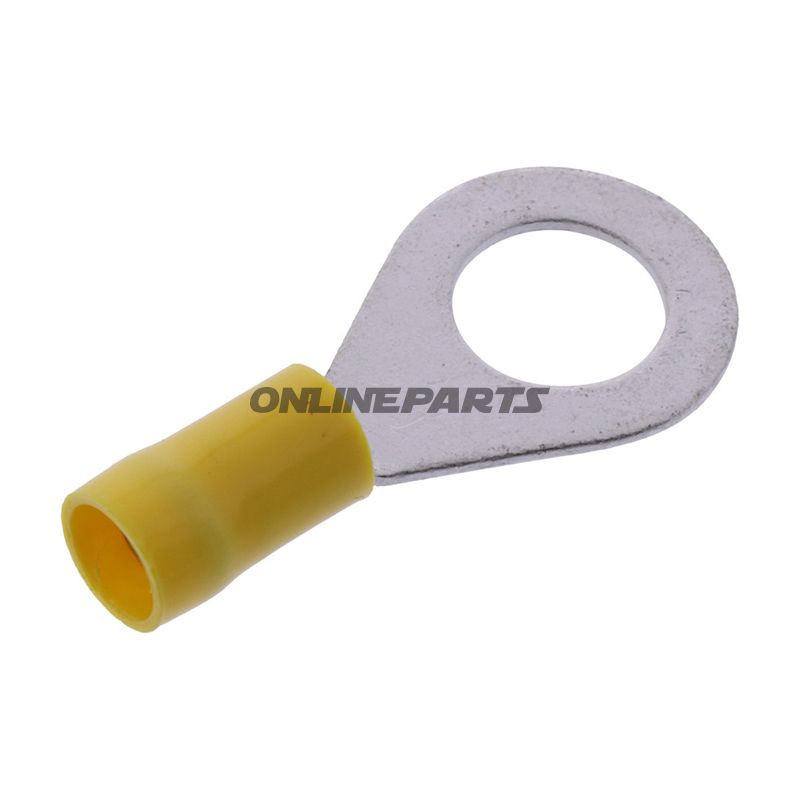

Ringkabelschuh (Isolierung) M10 für Kabelquerschnitt 4,0–6,0 mm² — JMP

Produktübersicht: Dies ist ein isolierter Ringkabelschuh von JMP (MPN: 158.08.56, GTIN: 4043981350005) vorgesehen für die Verbindung an eine M10-Schraube oder einen Bolt. Der Ringkabelschuh ist für Einzeladerverbindungen mit einem Querschnitt von 4,0 bis 6,0 mm² ausgelegt und hat eine Bohröffnung von Ø 10,5 mm, was ihn geeignet macht für gängige Rahmen- und Leistungsverbindungen an Motorrädern, Ladesystemen und anderen elektrischen Installationen, bei denen eine M10-Befestigung verwendet wird.

Funktion und Anwendung:

• Der Ringkabelschuh schafft eine mechanische und elektrische Verbindung zwischen Kabel und Schrauben-/Bolzenverbindung. Er wird über den freigelegten Leiter gelegt und durch Crimpen befestigt, um eine gute Kontaktverbindung sicherzustellen.
• Ausgelegt für einpolige Verbindungen, typischerweise verwendet an Rahmen, Batteriepolen oder stärkeren Leitern in Fahrzeuginstallationen.
• Die Isolierung reduziert das Kurzschlussrisiko, indem sie das freiliegende Leiterende nach dem Crimpen abdichtet.

Materialien und Eigenschaften:

• Metallteil: Aus leitfähigem Metall hergestellt (typisch Zinnbeschichtete Kupferlegierung) für guten elektrischen Kontakt und Korrosionsbeständigkeit unter normalen Fahrzeugbedingungen.
• Isolierung: Plast/Isolierhülle in gelber Farbe, schützt vor unbeabsichtigtem Kontakt und erleichtert die Größenidentifikation bei der Wartung.
• Temperaturbeständigkeit: Angegeben bis -75 °C (zeigt Widerstandsfähigkeit bei niedrigen Temperaturen); geeignet für übliche Betriebsbedingungen in Motorrad- und Fahrzeugumgebungen.
• Schweißen/Löten: Das Produkt ist nicht zum Löten der Verbindung vorgesehen — die Befestigung erfolgt durch mechanisches Crimpen.

Technische Daten (Hauptpunkte):

• Typ: Ringkabelschuh (Ringverbinder).
• Passt zu: M10-Bohrloch.
• Kabelquerschnitt: 4,0–6,0 mm².
• Bohröffnung: Ø 10,5 mm.
• Isoliert: Ja.
• Anzahl Pole: 1.
• Schweißverbindungen: Nein.

Kompatibilität und Installationsanleitung:

• Geeignet für Kabel im angegebenen Querschnitt; verwenden Sie das richtige Crimpwerkzeug und die passende Crimpgröße, um einen niedrigen Übergangswiderstand und eine mechanisch haltbare Verbindung zu erreichen.
• Streichen Sie den Leiter korrekt ab, ohne den Leiterquerschnitt zu reduzieren, und überprüfen Sie, dass die Isolationshülle nach dem Crimpen korrekt sitzt.
• Überprüfen Sie, dass die M10-Schraube und angrenzende Flächen sauber und frei von Korrosion sind, um den Kontaktwiderstand zu minimieren.

Marke und Identifikation: Das Produkt wird von JMP vermarktet und wird mit der Herstellernummer MPN 158.08.56 sowie GTIN 4043981350005 identifiziert, was es bei Beschaffung und Ersatzteilverwaltung eindeutig macht.

Hinweise: Die Beschreibung basiert auf technischen Spezifikationen für Ringkabelschuhe für 4,0–6,0 mm² und M10-Anwendungen. Die Packungsangabe im Originaltitel wurde im erläuternden Text weggelassen, um Missverständnisse bei Einzelstückkäufen zu vermeiden; prüfen Sie die Verkaufsinformationen des Anbieters für Informationen zur Verpackung und Stückzahl beim Kauf.
