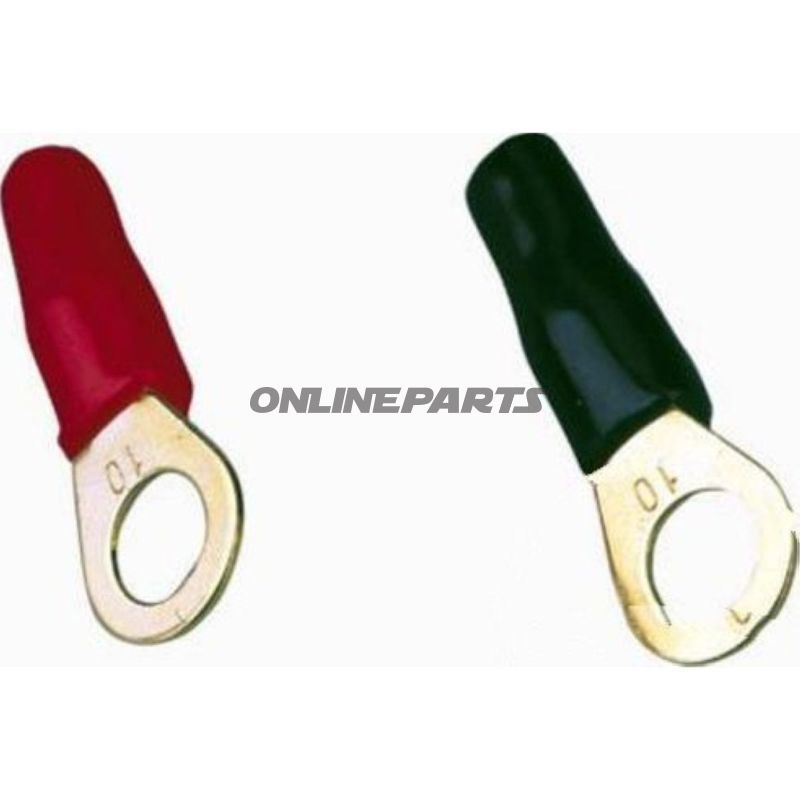

Ringzunge 35.0 M81 Rot / 1 Schwarz Gold

Ringkabelschuh (Ringschuh) 35,0 mm² für M8 - rot und schwarz, vergoldet (ACV)

Produktübersicht: Dieses Set von ACV (MPN: 194.05.04, GTIN: 4026724712391) enthält zwei teils isolierte Ringkabelschuhe für Kabel bis 35,0 mm², ausgelegt für die feste Befestigung an M8-Stiften oder Schrauben. Der eine ist rot und der andere schwarz, beide mit vergoldeter Kontaktfläche in der Serie namens "Gold".

Funktion: Der Ringkabelschuh dient für niederspannungsseitige, mechanisch sichere Verbindung zwischen Kabel und Schraub-/Stiftverbindung. Die teilweise Isolation schützt vor Berührung und Kurzschluss in der Nähe der Verbindung, während die Ringform sicherstellt, dass die Schraube das Kabel festhalten kann, ohne die Kontaktfläche zu beeinträchtigen.

• Typ: Ringverbinder (Ringkabelschuh), 1-polig.
• Passend zu: M8-Befestigung (Ø Durchgangsloch ca. 8,4 mm).
• Querschnitt: Max. 35,0 mm².
• Abmessungen: Außendurchmesser D ≈ 15,7 mm; Lochdurchmesser ca. 8,4 mm.
• Ausführung: Teils isoliert, vergoldeter Kontaktbereich (Gold-Serie) für verbesserte Korrosionsbeständigkeit und Kontaktleitung gegenüber unbeschichteten Oberflächen.
• Lötverbindung: Nicht gelötet.
• Wärmekrymper: Keine.

Material und Eigenschaften: Die Kontaktfläche ist vergoldet, um Kontaktwiderstand zu senken und Korrosionsbeständigkeit in Umgebungen zu verbessern, in denen die Kontaktbeschichtung relevant ist. Der tragende Teil besteht typischerweise aus Kupferlegierung oder ähnlichen Materialien für optimale elektrische Leitfähigkeit und mechanische Festigkeit; der Isolationsteil besteht aus isolierenden Kunststoff, dimensioniert, um den Kern am Montierungsort zu schützen, ohne korrektes Pressen zu verhindern. Die teils isolierte Konstruktion erleichtert das Einführen des Kabels in Press- oder Crimpwerkzeug bei dieser Schraubgröße, ohne die Isolierung vorher abzuschneiden.

Kompatibilität und Anwendung: Geeignet für elektrische Installationen an Motorrädern, Batterie- und Generatorverbindungen, Erdungsverbindungen und anderen Anwendungen, bei denen ein einzelnes Leitungsparen an eine M8-Stabdverbindung befestigt werden soll. Passe Her zu Kabel isolierende Hülls aus kleineren Mehrfilerdrähten bis 35,0 mm²—stellen Sie sicher, dass Sie das passende Crimpwerkzeug oder Presswerkzeug verwenden, um eine niedrige Kontaktwiderstand und eine dauerhafte Verankerung zu erreichen.

Montagehinweise: Kabel auf die passende Länge kürzen, nur die notwendige Isolierung entfernen, Leiter vollständig in das Rohr einsetzen und ein kontraktiles Crimpwerkzeug für Kabelschuhe dieser Größe verwenden. Prüfen Sie, dass die Isolierung bei der Montage nicht geklemmt wird und dass die Schraube mit dem empfohlenen Drehmoment angezogen wird, um mechanische Bewegung und erhöhten Kontaktwiderstand zu vermeiden.

Lieferinfo: Das Set wird als zwei Stück in den Farben Rot und Schwarz geliefert (jeweils eins). GTIN 4026724712391 und MPN 194.05.04 identifizieren das Produkt im ACV-Sortiment.

Sicherheit und Wartung: Bei wiederholtem Ab- und Aufsetzen sollte die Kontaktfläche auf Oxidation und mechanischen Verschleiß geprüft werden. Die Vergoldung wirkt Oxidation entgegen, Beschädigungen der Beschichtung können den Widerstand erhöhen. Verwenden Sie geeignete Werkzeuge und beachten Sie relevante elektrische Sicherheitsvorschriften bei Arbeiten an dem Fahrzeug-Elektro-System.
