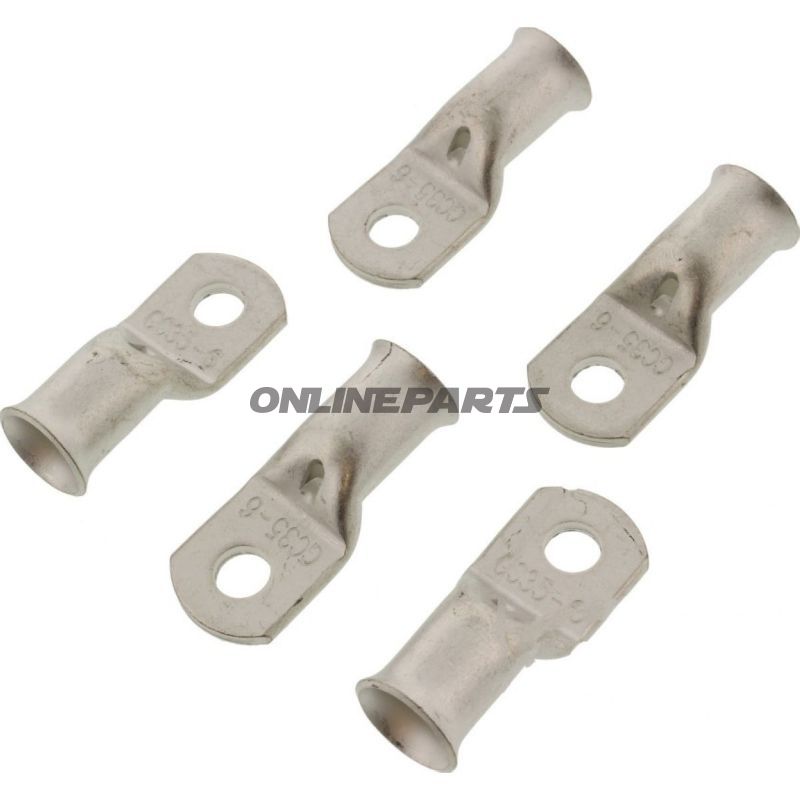

Ringzunge 35.0 M6 Jmppackung 5 Stück

Ringkabelschuh (unisoliert) für Kabel 35,0 mm², Bohrung Ø 6,4 mm (M6)

Produkt:_unisolierter Ringkabelschuh_ von JMP, Modell 158.04.78. GTIN: 4043981276787.

Dieser unisolierte Ringkabelschuh von JMP ist für elektrische Verbindungen konzipiert, bei denen eine feste mechanische Befestigung um eine M6-Schraube erforderlich ist. Die Funktion des Ringkabelschuhs besteht darin, eine zuverlässige elektrische Verbindung zwischen einem starken Leiterkabel (bis 35,0 mm²) und einem festen Montagepunkt herzustellen, zum Beispiel Chassis, Batteriepolen oder Terminalblöcke mit M6-Befestigung.

• Anwendung: Befestigung von Leitern an Bolzen/Terminalen mit M6-Durchführung. Geeignet für Batterie- und Kraftinstallationen an Motorrädern und anderen Fahrzeugen, bei denen der Platz begrenzt ist und eine durchgehende Bolzierung bevorzugt wird.
• Kabelquerschnitt: Bis zu 35,0 mm².
• Bohrdurchmesser: Ø 6,4 mm (angepasst an M6-Schrauben/Nutbolz).
• Pole: 1-poliger Ringkabelschuh.
• Isolierung: Unisoliert – kein Kunststoff- oder Schrumpfsleeve liegt bei.
• Lötung: Nicht vorgesehen; vorgesehen für mechanische Verbindung (Press/Crimp oder Schraubmontage).

Material und Eigenschaften: Der Ringkabelschuh besteht aus Metall mit elektrischer Leitfähigkeit, ausgelegt für mechanische Belastungen bei Schraubmontage. Die unisolierte Ausführung ermöglicht eine gute Wärmeableitung und geringe Kontaktwiderstände, erfordert jedoch einen angemessenen Korrosionsschutz bei Feuchtigkeit und Witterungseinflüssen (z. B. Einsatz von korrosionsschützendem Fett oder elektrolytischem Schutz). Da das Produkt unisoliert und nicht verseilend ist, wird ein geeignetes Crimp- oder Presswerkzeug sowie eine anschließende mechanische Prüfung der Verbindung empfohlen.

Kompatibilität und Installation: Passt zu Leitern bis 35,0 mm² und zu Bolzen-/Schraubverbindungen mit M6. Die Bohrlochdurchmesser (6,4 mm) bieten Toleranz für M6-Durchführungen. Bei der Installation die Kante entfernen und das Kabel korrekt vorbereiten (Auf Abisolieren der passenden Länge), das richtige Crimpwerkzeug oder Presswerkzeug verwenden, um eine sichere mechanische und elektrische Verbindung zu erreichen, und die Schraubverbindung gemäß den Anweisungen des Herstellers für die spezifische Terminal- oder Chassisoberfläche mit dem richtigen Drehmoment festziehen.

Technische Daten (Auswahl):

• Typ: Ringkabelschuh (Ring Connector)
• Passend zu: M6
• Maximaler Querschnitt: 35,0 mm²
• Anzahl Pole: 1
• Isoliert: Nein
• Unisoliert/Verlöten: Nein

Modell- und Markeninformation: Das Produkt wird unter JMP (MPN 158.04.78) verkauft. GTIN 4043981276787 ist mit diesem Artikel verknüpft und kann zur Identifikation in Lagerverwaltung und Beschaffungssystemen verwendet werden.

Hinweise für Fachkräfte: Wählen Sie die korrekte Ringkabelschuh-Größe entsprechend dem Kabelquerschnitt und den Anforderungen an mechanische Belastung. Da dies unisoliert und nicht verseilt ist, muss der Schutz gegen galvanische Korrosion sowie eine korrekte mechanische Verbindung Teil der Arbeitsprozedur sein. Entfernen Sie keine Material- oder Montagedaten aus den Herstelleranweisungen bei Unsicherheit.
