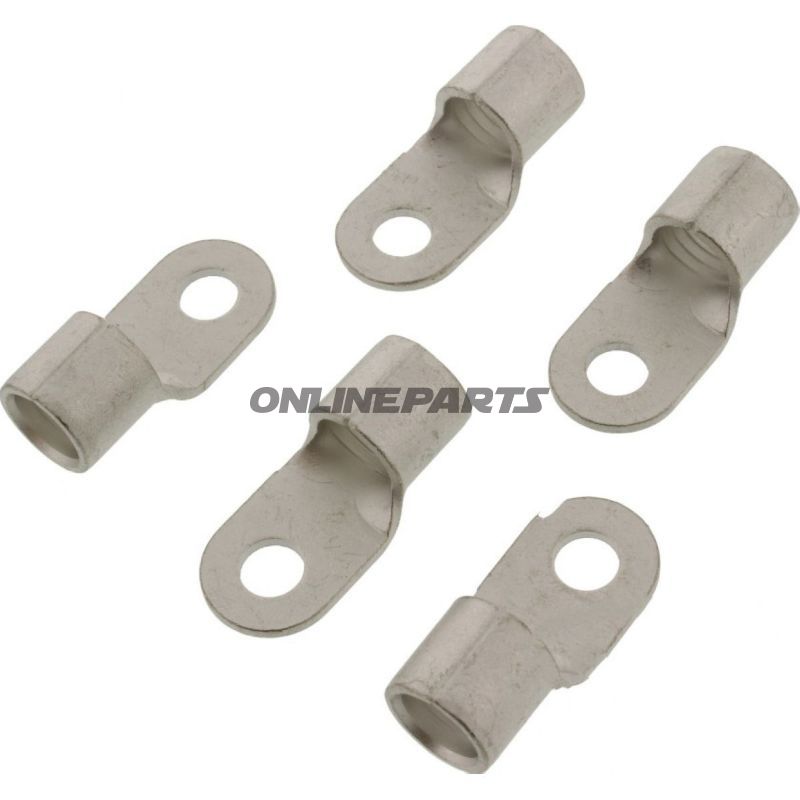

Ringzunge 35.0 M6 Jmppackung 5 Stück

Gekapselte Ringkabelsko JMP, für Kabelquerschnitte bis zu 35,0 mm², Bohrung Ø 6,5 mm

Produktübersicht: Diese unisolierte Ringkabelsko von JMP (MPN: 158.06.16, GTIN: 4043981278156) ist für elektrische Verbindungen konzipiert, bei denen eine sichere mechanische und elektrische Verbindung zu einer Schraub- oder Bolzenverbindung erforderlich ist. Das Produkt wird in einer Mehrfachpackung geliefert und entspricht gängigen Normen für Ringkabelschuhe (entsprechend DIN 46234).

Funktion: Die Ringkabelsko wird verwendet, um den Leiter eines abgezweigten Kabels direkt unter einer Schraube oder Mutter durchzuführen, was eine stabile Kontaktfläche sicherstellt und das Risiko lockerer Verbindungen durch Vibration oder Temperaturschwankungen reduziert. Die unisolierte Ausführung erlaubt kompakte, flachprofilierten Verbindungen und passt typischerweise in Gehäuse mit Metallrahmen oder Erdungspunkten, wo Isolierung nicht erforderlich ist.

• Kompatibilität: Geeignet für M6-Bolzen oder Schraube (Bohrung Ø 6,5 mm).
• Kabelquerschnitt: Ausgelegt für Leiter bis 35,0 mm².
• Anzahl der Pole: 1-polige Ringverbindung, einfache Leiterverbindung.
• Standard: Ausführung entsprechend DIN 46234.

Material und Eigenschaften: Die Ringkabelsko ist aus Metall gefertigt mit guter elektrischer Leitfähigkeit und mechanischer Festigkeit, vorgesehen für Druck- und Klemmverbindungen. Die unisolierte Oberfläche bietet einen geringen Kontaktwiderstand zur Schraube/Bolzen, erfordert jedoch, dass der Monteur eine korrekte Positionierung sicherstellt, um Kurzschlüsse zu benachbarten Metallteilen zu vermeiden. Es gibt keine gesputterten oder gekrimpten Isolationskomponenten; das Produkt ist nicht für die Verwendung mit Schrumpfhülle oder Isoliermanschette vorgesehen, ohne zusätzliche Maßnahmen.

Technische Hinweise:

• Obwohl der Titel 35,0 mm² angibt, nennt die technische Tabelle des Herstellers in der Praxis eine maximal empfohlene Querschnittsgröße von ca. 25,0 mm² für eine optimale Klemmkontakte — berücksichtigen Sie Kabeltyp, Leiterformen (flexibel vs. massiv) und Kontaktsmethode vor der Montage.
• Bohrung ist Ø 6,5 mm spezifiziert, passend zur Standard-M6-Befestigung; prüfen Sie den Kopf- und Flachkopftyp der Schraube auf korrekte Passform.
• Keine Lötstellen oder eingebauten Isolationskomponenten; Montage gemäß geltenden Praxis für elektrische Verbindungen (Abzweige, Schrumpfschläuche oder geeigneten mechanischen Druck nach Bedarf).

Anwendungsbereiche: Geeignet für Erdungsverbindungen, Batterieverbindungen, Rahmenanschlüsse an Motorrädern und anderen Fahrzeugen sowie industriellen Anwendungen, bei denen eine robuste, unisolierte Ringverbindung erforderlich ist. Die Zielgruppe sind Fachkräfte und Mechaniker, die eine präzise Passform und zuverlässige mechanische Befestigung benötigen.

Identifikation: Das Produkt ist mit dem Hersteller JMP und der Artikelnummer (MPN) 158.06.16 gekennzeichnet. GTIN 4043981278156 kann für Lagerhaltung und Beschaffungsreferenzen verwendet werden.

Montageratschläge: Bereiten Sie das Leiterende korrekt vor (Abisolieren und ggf. Schrumpfen oder Laderör nach Bedarf), führen Sie den Leiter vollständig in die Schuhbasis ein und verwenden Sie das passende Press- oder Verpresswerkzeug zum Befestigen. Stellen Sie sicher, dass die Schraube mit dem richtigen Drehmoment festgezogen wird, und prüfen Sie die mechanische Seitwärtsbewegung der Kontaktstelle nach der Montage. Vermeiden Sie die Exposition gegenüber korrosiven Umgebungen ohne zusätzlichen Schutz.
