Ringzunge 35.0 M10 Jmppackung 5 Stück

Ungerissener Ringkabelskirm (Ringklemme) 35,0 mm², M10 – JMP (MPN: 158.04.09, GTIN: 4043981276091)

Produktfunktion

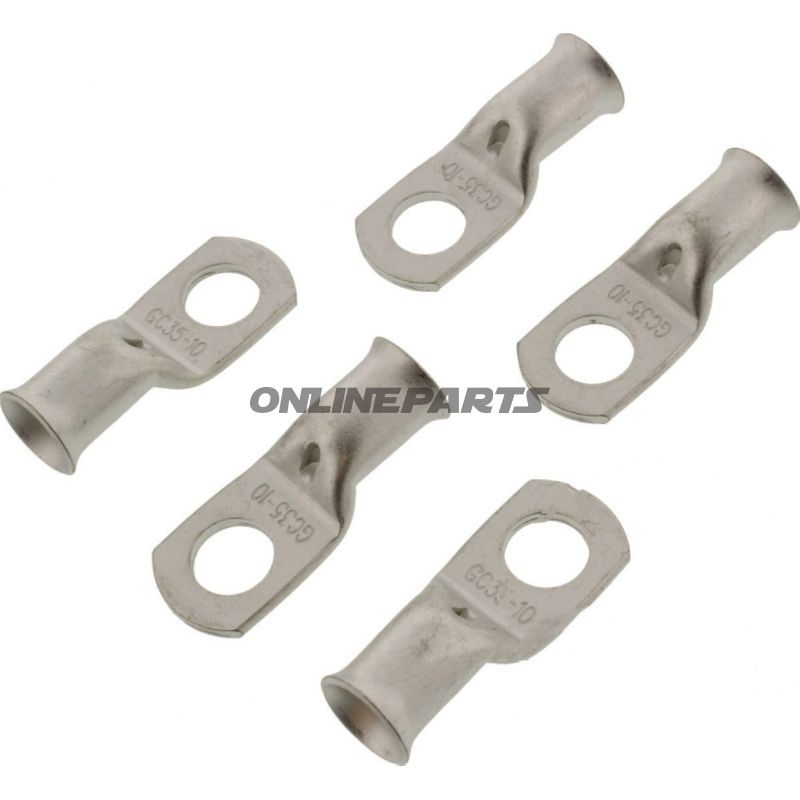

Diese unisolierte Ringklemme von JMP wird für eine feste, mechanische und elektrische Verbindung eines einzelnen Kabels (1-polig) an eine Schraub- oder Bolzenverbindung mit Gewinde M10 verwendet. Die Ringklemme gewährleistet eine stabile Kontaktfläche um das Befestigungselement und eignet sich für Leiter mit einem Querschnitt bis 35,0 mm². Typischerweise wird sie in Kabelverläufen zu Batterie-, Erd- und Stromkreisen an Motorrädern, Maschinen und Schalttafeln eingesetzt, wo Platz und zuverlässige mechanische Befestigung wichtig sind.

Material und Eigenschaften

• Unisolierte Ausführung: Die Ringklemme besitzt keinen Isolierhüllenrahmen, direkter Kontakt Metall-zu-Metall und maximale Leitfähigkeit.
• Leitendes Material: Hergestellt aus korrosionsbeständigem kupferlegiertem Material oder blechkupferbeschichtetem Kupfer (je nach Charge), was gute elektrische Leitfähigkeit und Oxidationsbeständigkeit bei normalem Betrieb bietet.
• Bohrungsdurchmesser: Ø 10,3 mm, angepasst für M10-Bolze/Schrauben für sichere mechanische Spannung ohne Spiel.
• Schweissen/Löten: Das Produkt ist nicht für Lötverbindungen geeignet; das Kabelende wird mechanisch gecrimpt oder mechanisch befestigt.

Technische Details und Anwendung

• Typ: Ringverbinder (Ringschraube).
• Geeignet für: M10 Befestigungselemente.
• Max Kabelquerschnitt: 35,0 mm² – verwenden Sie die passende Kabelendvorbereitung und korrekt dimensioniertes Crimp- oder Presswerkzeug, um eine geringe Übergangswiderstand zu erreichen.
• Isoliert: Nein. Nach der Montage ggf. Schrumpfschlauch oder andere Isolierung verwenden, falls die Anwendung elektrische Isolation oder zusätzlichen mechanischen Schutz erfordert.
• Anzahl der Pole: 1 (Einleiter-Verbindung).

Montage und praktische Hinweise

• Vorbereitung: Entfernen Sie die Isolation auf die korrekte Stecklänge. Entfernen Sie Oxidschicht und sorgen Sie für eine saubere Leiteroberfläche vor dem Crimpen.
• Crimpen: Verwenden Sie ein hochwertiges Crimpwerkzeug, das für 35,0 mm²-Kabelverbindungsstücke dimensioniert ist, um mechanische Festigkeit und geringen Übergangswiderstand zu gewährleisten. Vermeiden Sie es, nur auf die Ringklemme-Flanke zu klemmen, ohne Kontakt mit dem Leiter.
• Befestigung: Ziehen Sie die Schraube/den Bolzen gemäß dem Herstellerangabe des jeweiligen Materials fest, um Verformung der Ringklemme oder schlechten elektrischen Kontakt zu vermeiden.
• Schutz: Da das Produkt unisoliert ist, wird Korrosionsschutz in aggressiven Umgebungen (z. B. Konservierung oder keramischer/dichtender Mittelgebrauch) und ggf. Nachisolierung mit Schrumpfschlauch empfohlen.

Kompatibilität und Anwendungsbereiche
Die JMP-Ringtülle mit MPN 158.04.09 und GTIN 4043981276091 eignet sich für industrielle und mobile Elektroinstallationen, einschließlich Motorradinstallationen, Batterie- und Erdverbindungen, Startrelais und Verschaltungen in Schaltschränken. Sie ist für einen einzelnen Kabel bis 35,0 mm² und M10-Befestigung ausgelegt.

Marke und Identifikation
Das Produkt wird von JMP geliefert und über die Hersteller-Artikelnummer 158.04.09 identifiziert. GTIN 4043981276091 kann für eine eindeutige Warennummerierung in Lager- und Bestellsystemen verwendet werden.

Hinweis
Diese Beschreibung deckt die Funktion des Produkts, Materialwahl und Montagehinweise ab. Die Stückzahl pro Packung ist als Packung angegeben; prüfen Sie bitte die Verpackungsinformationen des Lieferanten über den Verkaufsort bei der Bestellung, um Missverständnisse über Verpackungseinheiten und Vertriebsgrößen zu vermeiden.
