Ringzunge 25.0 M8 Jmppackung 5 Stück Alternative: 1580862

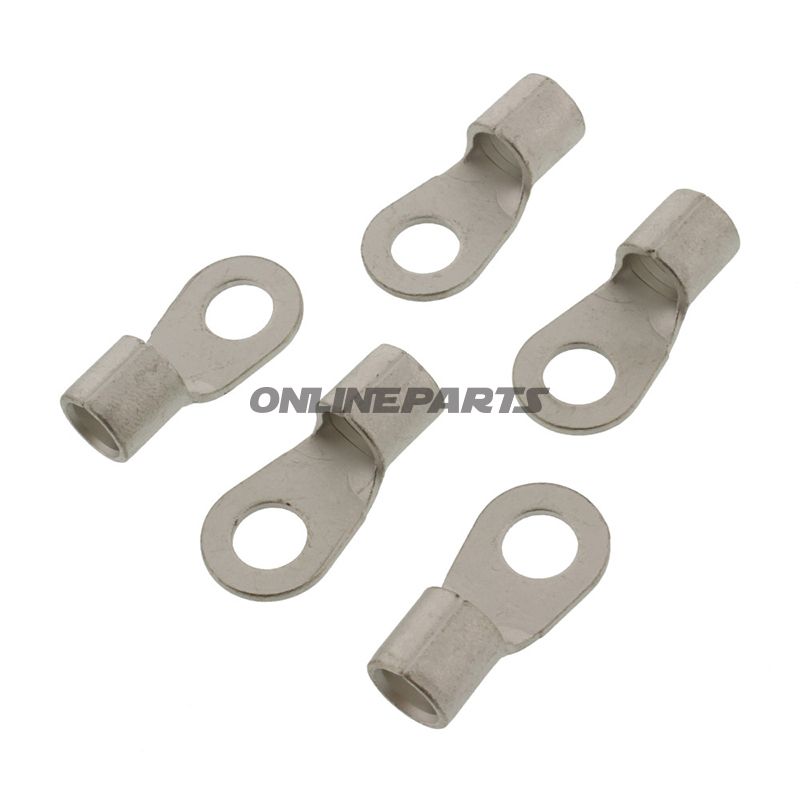

U/V isolierter Ringkabelschuh JMP 25,0 mm² mit M8 Bohrloch

Produktübersicht: Dieser isolierte Ringkabelschuh von JMP (MPN: 158.06.25, GTIN: 4043981278231) ist für elektrische Verbindungen vorgesehen, bei denen der Leiterquerschnitt bis zu 25,0 mm² mit einer M8-Schraube befestigt werden soll. Das Produkt entspricht DIN 46234 und ist für eine einpolige Verbindung ohne Löten oder Schrumpf-Isolierung konzipiert.

• Typ: Ringkabelschuh (Ringverbinder)
• Geeignet für Schraube: M8 (Bohrung Ø 8,4 mm)
• Max. Leiterquerschnitt: 25,0 mm²
• Isolierung: Unisoliert
• Löten: Keine
• Anzahl Pole: 1
• Standard: DIN 46234
• Hersteller: JMP
• MPN: 158.06.25
• GTIN: 4043981278231

Funktion und Anwendung: Der Ringkabelschuh wird verwendet, um eine mechanisch und elektrisch zuverlässige Verbindung zwischen einem Draht und einer Schraub- oder Bolzschnittstelle herzustellen. Die unisolierte Ausführung ermöglicht direkten Metall-zu-Metall-Kontakt in Situationen, in denen Platz- oder Temperaturbedingungen keine Kunststoff-Isolierung zulassen oder die Isolierung separat gehandhabt wird. Das Bohrloch mit Ø 8,4 mm macht ihn kompatibel mit Standard-M8-Befestigungsschrauben und Schraubverbindungen an Maschinen, Rahmen, Erdungsanschlüssen und Batterieklemmen in Fahrzeugen und Motorrädern.

Materialauswahl und Eigenschaften: Das Material des Ringkabelschuhs besteht typischerweise aus elektrisch leitendem Metall, oft Kupfer oder verzinnter Kupferlegierung, um geringe Übergangswiderstände und Korrosionsbeständigkeit sicherzustellen. Da diese Variante unisoliert ist und nicht zum Löten oder Schrumpfen vorgesehen ist, ist die Oberflächenbehandlung wichtig für langlebigen Kontakt und Widerstand gegen Oxidation. Die Konstruktion ist einfach und robust mit einem klar definierten Ringloch und einem Crimp-Bereich, der eine mechanische Fixierung der Leiter bei korrektem Vercrimpen optimiert.

Installation und Kompatibilität: Für eine korrekte Installation muss die Leiter-Isolierung auf die geeignete Länge gekürzt, der Leiter in den Crimpbereich des Kabelschuhs eingeführt und mit geeignetem Werkzeug (mechanischer Crimpzange, hydraulische Crimpzange oder vergleichbares), passend zum Querschnitt 25,0 mm², vercrimpt werden. Nach dem Crimpen sollte die Verbindung auf korrekte Verformung und mechanische Festhaltung überprüft werden. Der Ringkabelschuh ist kompatibel mit Bolzen- und Schraubverbindungen, bei denen eine M8-Befestigung verwendet wird, und eignet sich besonders für leistungsführende Leiter in Kraftfahrzeugen, Störungs-/Erdungsinstallationen und elektrischen Paneelen.

Sicherheit und Empfehlungen: Da das Produkt unisoliert ist, muss der Montagesbereich vor unbeabsichtigtem Kontakt, Korrosion und Feuchtigkeit geschützt werden, wo dies relevant ist. Verwenden Sie korrekte Schrumpf- oder Schraubmomentwerte für M8-Verbindungen, um Über- oder Unterabdichtung zu vermeiden. Wählen Sie geeignete Oberflächenbehandlung und ggf. zusätzlichen Schutz (z. B. korrosionshemmende Paste oder separater Abdeckungs-Isolator) in aggressiven Umgebungen.

Technische Daten (wesentlich):

Herstellerangaben sind angegeben als JMP mit der Artikelnummer 158.06.25 und GTIN 4043981278231, was die Identifizierung dieses Ringkabelschuhs in Ersatzteillisten und technischen Übersichten ermöglicht.
