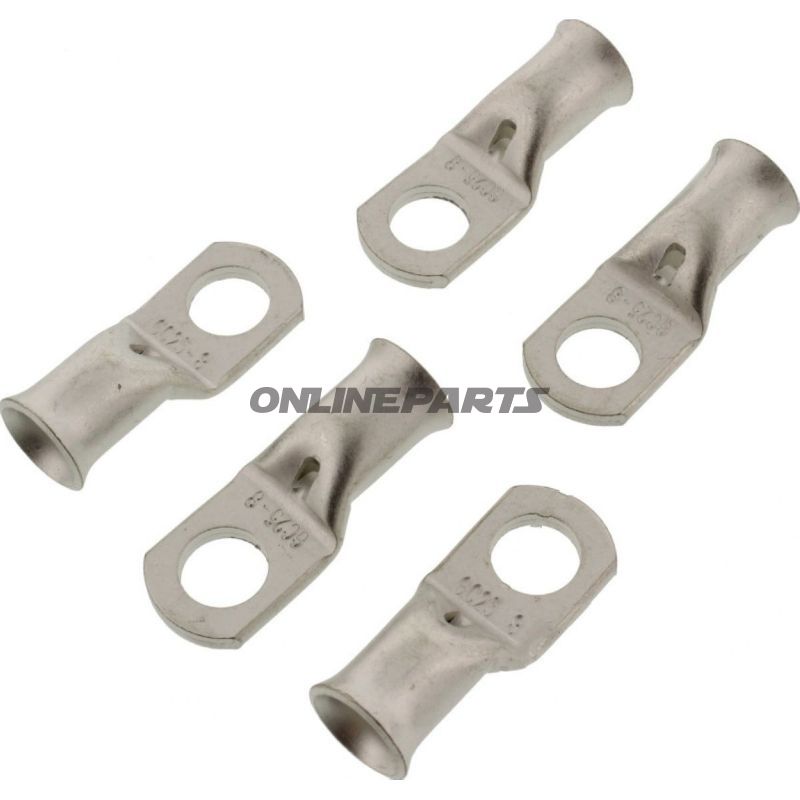

Ringzunge 25.0 M8 Jmppackung 5 Stück

Isolationlose Ringkabelschuh für Kabel 25,0 mm² — M8-Bohrung

Produkt: Isolationlose Ringkabelschuh von JMP (MPN: 158.04.87, GTIN: 4043981276879). Dieser Ringkabelschuh ist für Leiter bis 25,0 mm² dimensioniert und verfügt über eine Bolzbohrung für M8 (Ø 8,4 mm).

Funktion und Anwendung

• Die primäre Funktion der Ringkabelschuhe besteht darin, eine mechanische und elektrische Verbindung zwischen einem Leiter und einer Schraub-Terminal- oder Erdungspunkt herzustellen. Er wird durch Abisolieren des Leiters, Einführen in die Hülle und Vercrimpen/Presst, um Kontakt und Zugentlastung sicherzustellen, montiert.
• Geeignet für elektrische Installationen an Motorrädern, in Steuersystemen, Erdungen und zum Anschluss von Batterie- und Leistungskabeln, wo Platz für eine Ringklemmen mit M8-Bolzen vorhanden ist.
• Das unisolierte Design macht das Bauteil sinnvoll, wenn Platz und Wärmeableitung wichtig sind oder wenn nach der Montage eine Separate Isolierung/Heißluftschlauch verwendet wird.

Material und Eigenschaften

• Unisolierte Ausführung: Keine Plastik-Isolationshülle — bietet engen Metallkontakt und gute Wärmeableitung.
• Elektrischer Kontaktbereich und Korrosionsbeständigkeit hängen von Material und Oberflächenbehandlung ab. JMP bezeichnet das Produkt als unisolierten Ringkabelschuh; übliche Praxis für diesen Typ ist Kupfer oder verzinntes Kupfer, um niedrigen Übergangswiderstand und bessere Korrosionsbeständigkeit in elektrischen Kreisen zu gewährleisten.
• Berechnen Sie die elektrische Belastung anhand des Leiterquerschnitts (bis 25,0 mm²) und verwenden Sie das passende Crimpwerkzeug, um wiederholbare und sichere Verbindungen zu erzielen.

Technische Daten

• Typ: Ringkabelschuh / Ringklemmen
• Bohrung / passend für Schraube: M8 (Bohrungsdurchmesser ca. 8,4 mm)
• Geeignetes Leiterquerschnitt: bis 25,0 mm²
• Isoliert: Nein
• Anzahl der Pole: 1
• Löten: Nicht zum Löten vorgesehen (Crimpen/Pressen)

Montage und Kompatibilität

• Für eine korrekte Montage: Abisolieren Sie den Leiter auf passende Länge, führen Sie den Leiter vollständig in die Hülse ein und verwenden Sie eine korrekt dimensionierte Crimp- oder Spreißel-Klemme. Eine schlechte Vercrimpung kann zu erhöhtem Übergangswiderstand und Wärmeentwicklung führen.
• Stellen Sie sicher, dass Sie den Bolzendurchmesser (M8) und die Scheiben-/Bolzentragkraft in der Anwendung aufeinander abstimmen, um mechanisches Versagen zu vermeiden.
• Unisolierte Ringkabelschuhe können mit Crimp-Flex oder separater Rohrisolierung nach der Montage kombiniert werden, falls zusätzliche elektrische Isolation oder Umweltschutz erforderlich ist.

Qualifikationen und Identifikation

• Marke: JMP — das Produkt ist im JMP-Programm für elektrische Verbindungsbauteile gekennzeichnet.
• MPN: 158.04.87 — Referenz zur Bezeichnung des Herstellers.
• GTIN: 4043981276879 — globale Artikelidentifikation, nützlich bei Suche und Lagerverwaltung.

Empfehlungen für den Mechaniker

• Verwenden Sie geeignetes Crimpwerkzeug (Diesen für Rohrkabelschuhe-Handhabung), um zuverlässige Verbindungen sicherzustellen.
• Erwägen Sie Oberflächenbehandlung (z. B. Verzinnung) oder Korrosionsschutz in küstennahen oder feuchten Umgebungen, falls nicht bereits vom Lieferanten spezifiziert.
• Nach der Montage auf mechanische Stabilität und elektrische Kontinuität überprüfen.

Technische Daten im Herstellerformat sind intern erhältlich: Typ Ring Connector; passt zu M8; max Leiterquerschnitt 25,0 mm²; unisoliert; keine Lötverbindungen; 1 Pol.
