Ringzunge 25.0 M16 Jmppackung 5 Stück

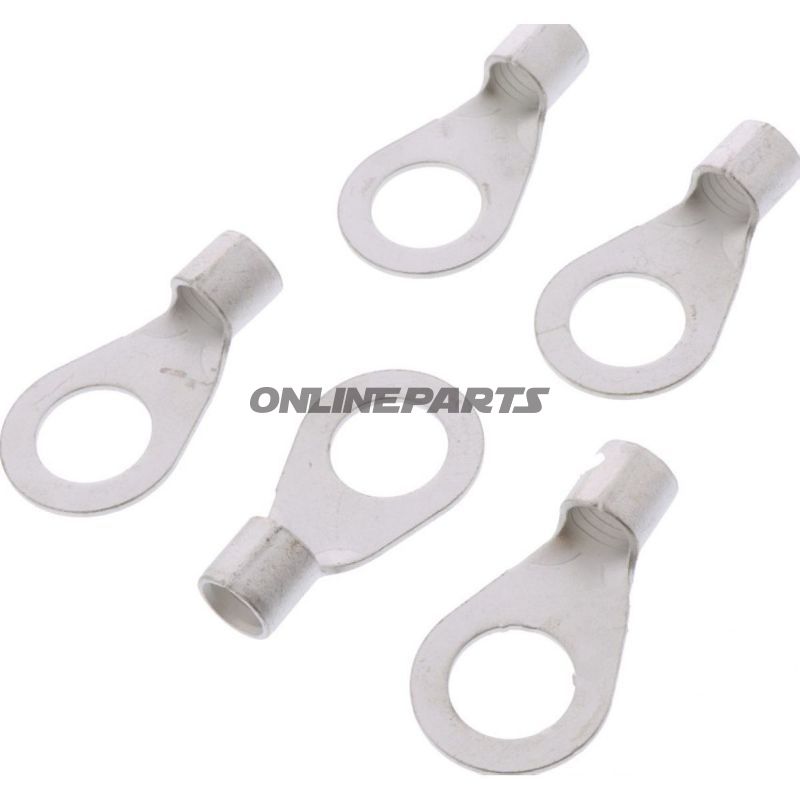

Unisolierte Ringskabelschuh (Ringöse) für M16 – für Leiterdurchmesser bis 35,0 mm²

Produktbeschreibung: Dieser unisolierte Ringskabelschuh von JMP (MPN: 158.05.80, GTIN: 4043981277807) ist als herkömmlicher Ringschuh ausgeführt, der für eine feste Montage an Schrauben-/Bolzenverbindungen mit Gewinde- oder Flanschverbindung in der Größe M16 vorgesehen ist. Der Ringschuh ist für Leiterquerschnitte bis 35,0 mm² dimensioniert und besitzt eine Bohrung mit einem Innendurchmesser von ca. 17,0 mm gemäß DIN 46234-Standards.

Funktion

• Liefert eine mechanische und elektrische Verbindung zwischen Leiterdrahtführung und Schraub-/Bolzenpunkten, bei der eine durchgehende Schraubverbindung bevorzugt wird.
• Unisoliertes Design ermöglicht geringe Übergangswiderstände und Direktkontakt Metall-zu-Metall bei der Montage auf Platten, Gehäusen oder Erdungspunkten.
• Geeignet für einpolige Leitungsverbindungen, bei denen der Platzbedarf eine robuste Ringsverbindung erfordert.

Material und Eigenschaften

• Material: Standardspezifikationen für diesen Ringschuh-Typ werden typischerweise in Kupfer oder vernickeltem Kupfer ausgeführt, um gute elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Produktdaten folgen DIN 46234, die Abmessungen und Materialfreigaben für unisolierte Ringschuh-Punkte beschreibt.
• Unisolierte Ausführung: Keine Kunststoff- oder Gummibeschichtung – macht Installation und Schrumpfen/thermische Behandlung an der Klemme selbst irrelevant, erfordert jedoch sorgfältigen Umgang, um Kurzschluss zu benachbarten leitenden Teilen zu vermeiden.
• Schweißen/Löten: Das Produkt ist nicht vorgesetzt oder an das Kabel gelötet; das Leiterende muss mechanisch gecrimpt/verklebt oder gelötet werden gemäß Installationspraxis, um Kontakt und mechanische Festigkeit sicherzustellen.

Technische Daten

Kompatibilität und Anwendung

• Geeignet für professionelle Installationen in Schildern, Batterie- und Erdungsverbindungen, Maschinenpaneelen und Motorrad-Anwendungen, wo eine robuste Ringschuh-Verbindung mit M16-Bohrloch erforderlich ist.
• Verwendung mit entsprechend dimensioniertem Kabelschuh-Crimpwerkzeug, um eine sichere mechanische und elektrische Verbindung zu erreichen. Beachten Sie die Leiterquerschnittsangaben, um eine schlechte Crimp- bzw. Kontaktstelle zu vermeiden.
• Passt in Installationen, die DIN 46234-Dimensionierungen folgen; Prüfen Sie Maße gegen vorhandene Schrauben-/Bolzenkonfiguration vor der Montage.

Montageanweisung (kurz)

• Kabel nach Bedarf kürzen, entsprechend abisolieren und den Leiter vollständig in das Schaftende des Ringschuhs einführen.
• Verwenden Sie ein geeignetes Crimpwerkzeug für unisolierte Ringschuh-Terminals und überprüfen Sie die mechanische Festsetzung.
• Wenn die Umgebung zusätzlichen Korrosionsschutz erfordert, kann eine Oberflächenbehandlung oder Verwendung von Rostschutzpaste erwogen werden, jedoch darauf achten, die Montagefläche im Inneren der Ringöffnung nicht zu bedecken.

Identifikation: Das Produkt wird von JMP geliefert und ist identifizierbar über MPN 158.05.80 und GTIN 4043981277807. Die Spezifikationen folgen den Standardabmessungen gemäß DIN 46234.
