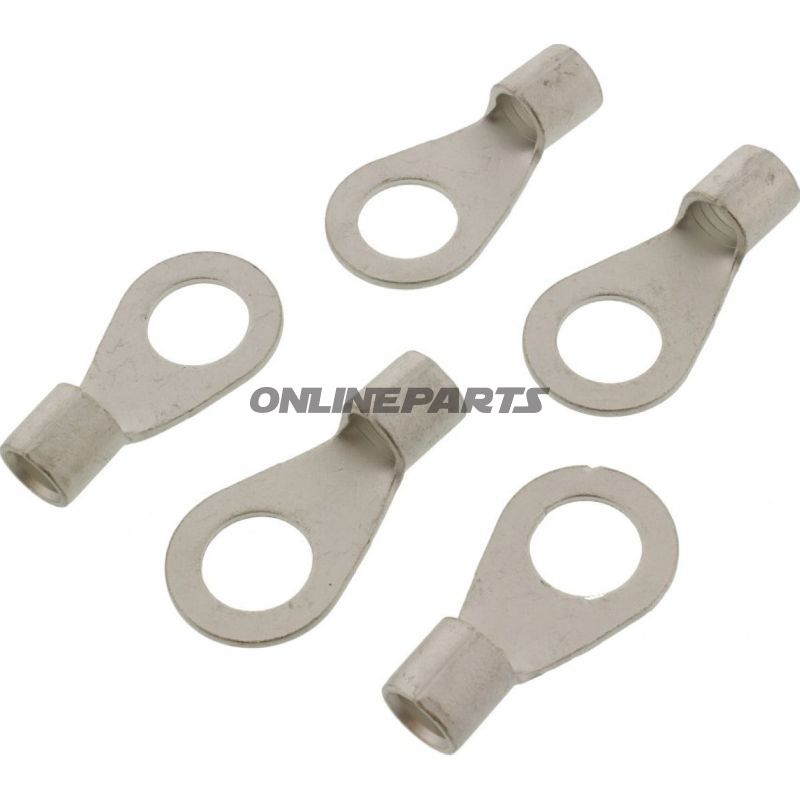

Ringzunge 25.0 M12 Jmppackung 5 Stück

Uisolerter Ringkabelschuh (Ø 13,0 mm) für Kabelquerschnitt bis 25,0 mm²

Produkt: Uisolerter Ringkabelschuh von JMP (MPN: 158.05.70, GTIN: 4043981277708). Dieser Ringkabelschuh ist für eine Leitung (1 Pol) vorgesehen und passt zu M12-Bolzen.

Funktion
Der Ringkabelschuh wird für eine feste und mechanisch sichere elektrische Verbindung zwischen einer Leiter und einer Schraub- oder Bolzenverbindung verwendet. Die runde augenförmige Klemmung verteilt den Druck des Befestigungselements und gewährleistet eine gute Kontaktfläche zum Terminal. Die unisolierte Ausführung bedeutet, dass bei korrekter Montage eine eventuelle Isolierung der Leitung am Klemmpunkt beendet sein sollte, um den richtigen Kontakt und die mechanische Festhaltung zu erreichen.

Materialien und Eigenschaften

• Material: Metall (typisch Kupferlegierung oder verzinntes Kupfer) — JMP kennzeichnet das Produkt als unisolierten Ringkabelschuh, der üblicherweise in korrosionsbeständiger Metallbeschichtung ausgeführt ist, um gute Leitfähigkeit und langlebigen Kontakt zu gewährleisten.
• Unisoliertes Design: Keine Kunststoff-Isolierung oder Schrumpfschlauch eingebaut. Geeignet, wenn Platz, Temperatur oder nachfolgende Schrumpf- oder Isolationsverfahren erforderlich sind.
• DIN-Standard: Die Ausführung folgt DIN46234-Abmessungen, was die Kompatibilität mit standardisierten Terminalplatten und Schraubterminälern sicherstellt.
• Kein Löten: Das Produkt ist nicht zum Löten bei der Montage vorgesehen; die Verbindung wird mechanisch durch Press-/Krymppverfahren hergestellt.

Technische Daten und Abmessungen

• Kabelquerschnitt: bis zu 25,0 mm² (angegebener maximaler Leiterquerschnitt).
• Bohrloch/Ø Auge: 13,0 mm, geeignet für M12-Befestigung.
• Typ: Ring Connector, 1pol.
• Isoliert: Nein. Löt- / Schraubverbindungen: Nein. Schrumpf-/Heißschrumpf: Nein.

Anwendungshinweise für Monteure und Mechaniker

• Bereiten Sie den Leiter durch korrekte Abisolierung vor und entfernen Sie beschädigtes Leitermaterial vor dem Schrumpfen.
• Verwenden Sie geeignete Schrumpfzange oder Presswerkzeug, das auf 25,0 mm² Ringkabelschuh ausgelegt ist, um eine mechanisch haltbare und niederohmige Verbindung zu erzielen.
• Bei Installationen in korrosiven Umgebungen sind ergänzende Oberflächenbehandlungen oder geeignete Dichtungsverfahren zu empfehlen, da das Produkt unisoliert ist.
• Sorgen Sie dafür, dass Bolzennut oder Mutter zum Ø 13,0 mm Auge passt (M12), damit die Kontaktfläche gleichmäßig belastet wird.

Kompatibilität
Der Ringkabelschuh ist für Leiter bis 25,0 mm² und M12-Befestigung vorgesehen. Er folgt der DIN46234-Dimensionierung, was ihn mit standardisierten Terminalblöcken, Erdungspunkten und Maschineninstallation kompatibel macht, bei denen das M12-Auge verwendet wird.

Identifikation
Dieses Produkt wird von JMP unter der Artikelnummer (MPN) 158.05.70 vermarktet und mit der GTIN 4043981277708 verkauft, was eine Prüfung von Lieferanten- und Varianteninformationen in Ersatzteil- und Beschaffungssystemen ermöglicht.

Anmerkungen
Produktions- bzw. Packungsangaben zur Stückzahl aus der Lieferantenbeschreibung sind hier weggelassen, um Missverständnisse bei Bestellungen zu vermeiden. Bei Bedarf an Informationen zu Verpackung oder Liefermengen kontaktieren Sie bitte direkt den Lieferanten.
