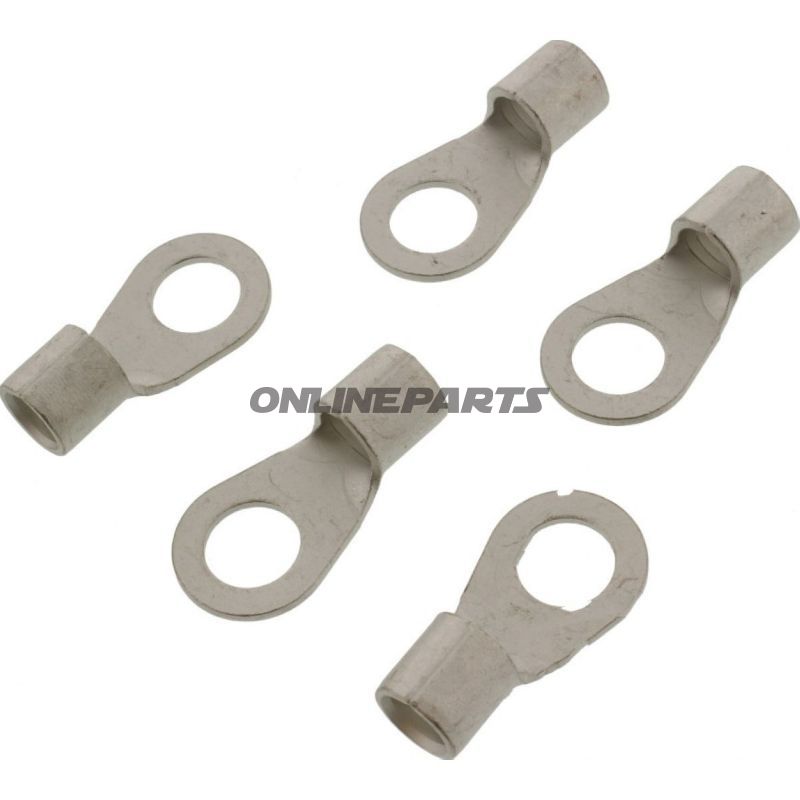

Ringzunge 25.0 M10 Jmppackung 5 Stück

Isolierte Ringkabelschuhe für M10-Schrauben – geeignet für Leiterquerschnitte bis 25,0 mm²

Produkt: isolierte Ringkabelschuhe von JMP, Modell 158.05.57 (GTIN: 4043981277579). Dies ist ein Ringkabelschuh, der für mechanische Befestigung an M10-Schrauben oder Zapfen konzipiert ist und für Leiterquerschnitte bis 25,0 mm² bestimmt ist.

Funktion und Anwendung

• Der Ringkabelschuh wird verwendet, um eine sichere mechanische und elektrische Verbindung zwischen einem Leiter und einer Schraub- oder Bolzenbefestigung (M10) herzustellen.
• Die ungeisolierte Ausführung eignet sich für Anwendungen, bei denen die Isolierung separat behandelt wird oder bei denen Wärmeabführung und guter Kontakt durch die Metallhülle priorisiert werden.
• Typische Anwendungen umfassen Erdungsverbindungen, Batterieversorgungen und feste Leiterverbindungen in Motorrädern, Kraftfahrzeugen und elektrischen Installationen, bei denen Platz und zuverlässiger Kontakt wichtig sind.

Material und Aufbau

• Der Ringkabelschuh besteht aus Metall ohne integrierte Isolierung. Das Material ist so ausgelegt, eine gute Leitfähigkeit und mechanische Festigkeit bei korrekter Crimpung oder Verpressung auf dem Leiter zu bieten.
• Der Entwurf folgt DIN 46234, die Abmessungen und Toleranzen für ungeIsolierte Ringkabelschuhe angibt und so die Kompatibilität mit standardisierten Verbindungssystemen sicherstellt.
• Das Bohrloch hat einen Durchmesser von 10,5 mm, was zu einer M10-Schraube passt und eine korrekte Passform und Kontaktfläche bei der Montage gewährleistet.

Technische Details

• Typ: Ringkabelschuh (Einzelleiter)
• Passend zu: M10
• Max. Leiterquerschnitt: 25,0 mm²
• Bohrungsdurchmesser: Ø 10,5 mm
• Isoliert: Nein (keine Kunststoff-Isolierung)
• Lötverbindungen: Nicht erforderlich / Funktion nicht nötig

Praktische Überlegungen bei der Montage

• Crimpen oder Verpressen: Für eine optimale elektrische und mechanische Verbindung wird der korrekte Einsatz eines passenden Crimpwerkzeugs oder Pressewerkzeugs empfohlen, angepasst an die Größe des Ringkabelschuhs und den Leiterquerschnitt.
• Oberflächenkontakt: Stellen Sie sicher, dass die Fläche von Bolzen oder Schraube frei von Farbe oder Korrosionsfilm ist, um den Übergangswiderstand zu minimieren.
• Korrosionsschutz: In Umgebungen mit hoher Feuchtigkeit oder Witterung sollte eine Nachbehandlung (z. B. korrosionsschützendes Fett oder geeignete Abdeckung) in Betracht gezogen werden, da das Produkt unisoliert ist.

Kompatibilität und Marke

Dieses Produkt wird von JMP unter der Artikelnummer (MPN) 158.05.57 geliefert. GTIN 4043981277579 identifiziert genau diese Ringkabelschuh-Variante. Die Konstruktion und Abmessungen folgen DIN-Standard, was sie kompatibel mit anderen Komponenten für M10-Verbindungen und Leiter bis 25,0 mm² macht.

Anmerkungen

• Die Verpackung wird im Produktnamen als Packung von 5 Stück angegeben; beim Kauf sollte man jedoch immer die aktuellen Verpackungs- und Verkaufseinheiten des Lieferanten prüfen, da sich Details zur Stückzahl bei der Distribution ändern können.
• Das Produkt richtet sich an Fachpersonal und Mechaniker, die Erfahrungen mit korrekter Crimptechnik und elektrischen Verbindungen haben.
