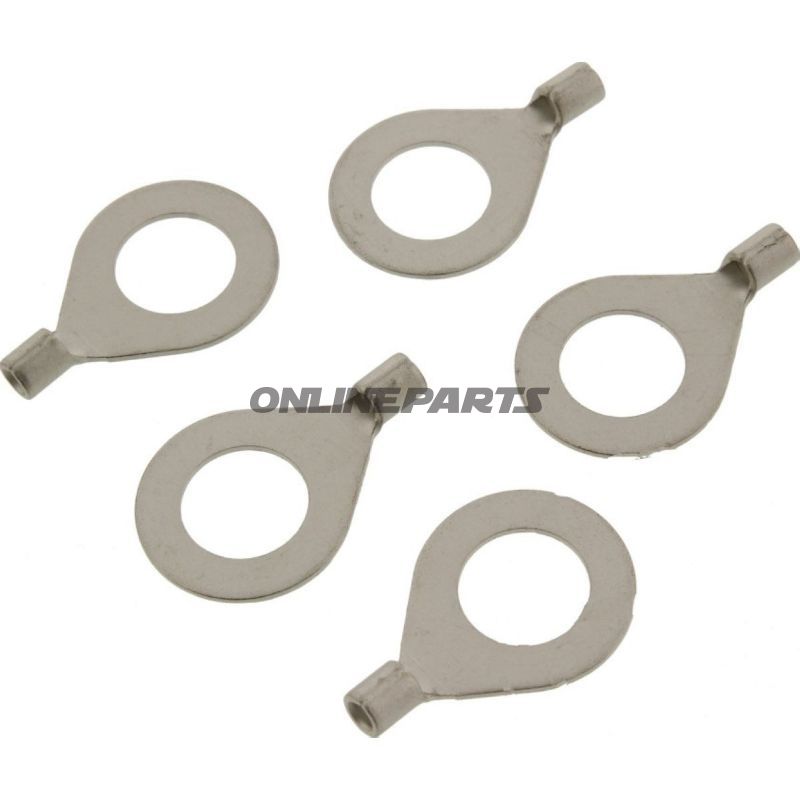

Ringzunge 2.5 M10 Jmppackung 5 Stück

Uisolerter Ringkabelsko (M10) für Leitungquerschnitt bis 2,5 mm²

Produkt: JMP Ringkabelsko unisoliert, geeignet für M10-Schrauben. Dieses Produkt von JMP (MPN: 158.05.53, GTIN: 4043981277531) ist eine herkömmliche Ringkabelschlussklemme, die für elektrische Verbindungen an Motorrädern und in kleineren Fahrzeuginstallationen konzipiert ist, wo Platz und zuverlässiger mechanischer Kontakt wichtig sind.

Funktion

• Erzeugt eine feste mechanische und elektrische Verbindung zwischen einem Leiter und einer Schrauben- oder Boltholzöffnung (M10).
• Die ringförmige Ausführung gewährleistet konstanten Kontakt um den Bolzen und verringert das Risiko eines losen Kontakts durch Vibrationen.
• Geeignet für Erdungsverbindungen, Batterieverbindungen und andere Punkte, an denen eine Ringkabelschuh passt.

Material und Eigenschaften

• Unisolierte Ausführung: Das Metall ist freiliegend, was einen niedrigen Übergangswiderstand ermöglicht, aber in engen Installationen auf Kurzschlussrisiken achten.
• Abmessungen: Innenbohrdurchmesser Ø 10,5 mm, ausgelegt für M10-Schrauben/ bolts.
• Leitungsquerschnitt: Ausgelegt für Leiterquerschnitte bis 2,5 mm².
• DIN-Standard: gefertigt gemäß DIN 46234, was eine erkennbare Form und Maße für die Kompatibilität mit standardisierten Montagespunkten bietet.
• Verbindung: Das Produkt ist nicht gelötet (keine aufgeschweißte Verbindung) und unisoliert ohne Wärmefall- oder Kunststoffisolation.

Technische Details

Anwendungserwägungen

• Da das Terminal unisoliert ist, sollte es in Bereichen verwendet werden, in denen keine Gefahr einer unbeabsichtigten Kurzschlussverbindung zu Metallteilen oder anderen leitenden Oberflächen besteht; alternativ kann nach der Montage eine isolierende Scheibe oder Schrumpfschlauch verwendet werden.
• Bei der Montage korrekte Scheiben und Muttern verwenden, um gleichmäßigen Klemmdruck und guten elektrischen Kontakt sicherzustellen.
• Für vibrationsgefährdete Installationen kann der Einsatz von Sperrmuttern oder Gewindesicherung empfohlen werden, um Nachziehen zu vermeiden.

Kompatibilität

• Passt zu Standard-M10-Montagepunkten an Motorrädern, ATVs und ähnlichen Fahrzeugen sowie in kleineren elektrischen Installationen.
• Geeignet für Leiter bis 2,5 mm²; bei größeren Querschnitten sollten größere Ringkabelschuhe verwendet werden.

Produkteigenschaften

• Marke: JMP
• MPN: 158.05.53
• GTIN: 4043981277531

Die Beschreibung deckt Funktion, Materialauswahl und relevante technische Eigenschaften ab, damit Mechaniker und Motorradfahrer die Verwendbarkeit in bestehenden Installationen beurteilen können. Das Produkt wird als unisolierter Ringkabelschuh in der angegebenen Größe und dem Standard (DIN 46234) geliefert.
