Ringzunge 2.5-4.0 M6 Jmppackung 5 Stück

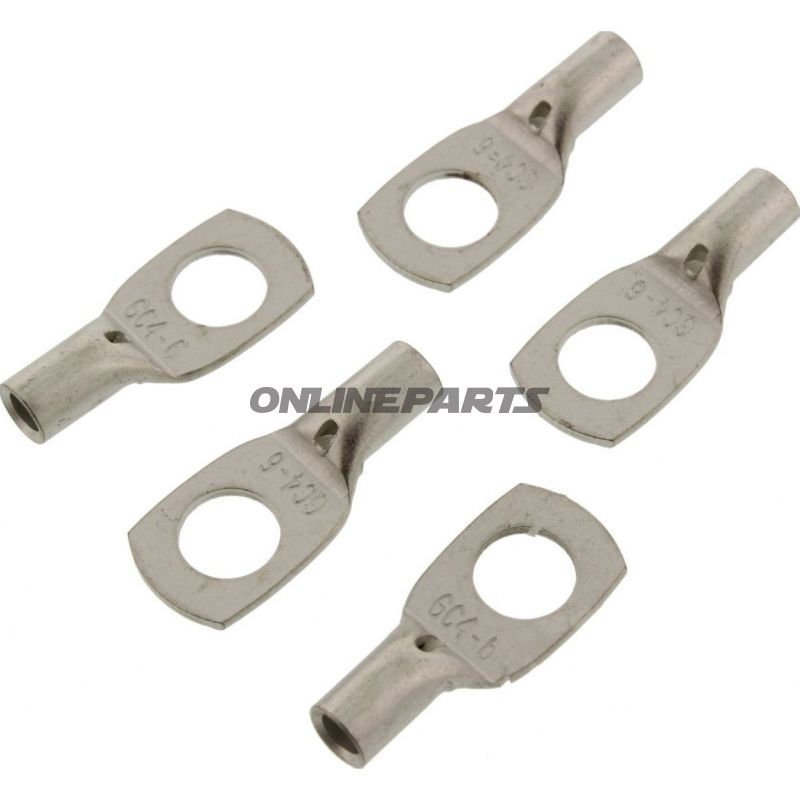

Rundklemmen (Ringkabelsko) M6 für Kabelquerschnitt 2,5–4,0 mm² — JMP (Packung mit 5)

Produkt: Rundklemme / Ringkabelsko zur Befestigung mit M6-Schraube, hergestellt von JMP. GTIN: 4043981276732. Herstellerteilenummer (MPN): 158.04.73.

Diese Rundklemme ist vorgesehen für elektrische Verbindungen, bei denen der Leiterquerschnitt zwischen 2,5 und 4,0 mm² liegt und die Befestigung mit einer M6-Schraube oder -Nagel erfolgt. Das Produkt wird in einer Packung mit 5 Stück geliefert.

Funktion

• Schafft eine mechanische und elektrische Verbindung zwischen Kabel und Schraub-/Bolzenbefestigung, z. B. Massepunkt, Batterieanschlussklemme oder Schraubverbindung an der Anschlussklemme.
• Als Einpol-Design (ein Leiter pro Rundklemme) für direkte und übersichtliche Kabelführung.
• Unisolierte Ausführung, so dass bei Bedarf Löten oder direkte Klemmung mit geeignetem Werkzeug erfolgen kann.

Materialien und Eigenschaften

• Unisolierte Ringklemme — keine Kunststoffisolierung oder Schrumpfschlauch, was niedrigen Kontaktwiderstand und gute Wärmeableitung ermöglicht.
• Geeignet für mechanische Press- oder Crimp-Verbindungen; Löten ist nicht erforderlich und das Produkt ist standardmäßig nicht verchromt (siehe ggf. technische Dokumentation von JMP bei besonderen Anforderungen).
• Eine einfache und robuste Konstruktion, um eine stabile elektrische Verbindung bei korrekter Montage mit M6-Befestigung sicherzustellen.

Technische Daten

Typ: Ringkabelklemme (Ringkabelschuh). Passt zu Schraube/Größe: M6. Kabelquerschnitt: 2,5–4,0 mm². Unisoliert. Anzahl der Pole: 1. Das Produkt ist nicht für Heißluftpistolen- oder integrierte Isolationslösungen vorgesehen.

Anwendungsbereiche und Kompatibilität

• Geeignet für Auto-, Motorrad- und Marineinstallationen, Maschinenbau und allgemeine elektrische Verbindungen, bei denen Platz und Zugang eine unisolierte Verbindung zulassen.
• Typischerweise verwendet an Fahrzeugrahmenverbindungen, Batteriepole (dimensionieren Sie Materialkompatibilität und Abmessungen), oder als Befestigungspunkt an Chassis und Terminalplatten mit M6-Loch.
• Gehört zu Leitern im Bereich 2,5–4,0 mm²; für kleinere oder größere Querschnitte wählen Sie entsprechende Rundklemmen.

Montage und praktische Hinweise

• Kabel korrekt für Crimp- oder Pressverbindung abisolieren. Für eine minimierte Übergangs- und Kontaktwiderstände saubere, korrosionsfreie Kontaktfläche sicherstellen.
• Unisolierte Ausführung erfordert Aufmerksamkeit bezüglich Kurzschlussrisiko — ggf. geeignete Isolierung bei beengten Platzverhältnissen.
• Der Anzugsdrehmoment für M6-Schrauben sollte den geltenden Installationsanweisungen der Anwendung entsprechen, um Überbeanspruchung oder minderwertige Verbindungen zu vermeiden.

Hinweis: Das Produkt wird von JMP unter der MPN 158.04.73 vermarktet und ist auch über GTIN 4043981276732 identifizierbar. Angegebene Eigenschaften basieren auf typischen Daten für Ringklemmen in dieser Größe; bei Anforderungen an Materialangaben (z. B. frei von Nickel, Blei oder Oberflächenbehandlung) wenden Sie sich an JMP oder den Lieferanten für detaillierte Materialdaten.
