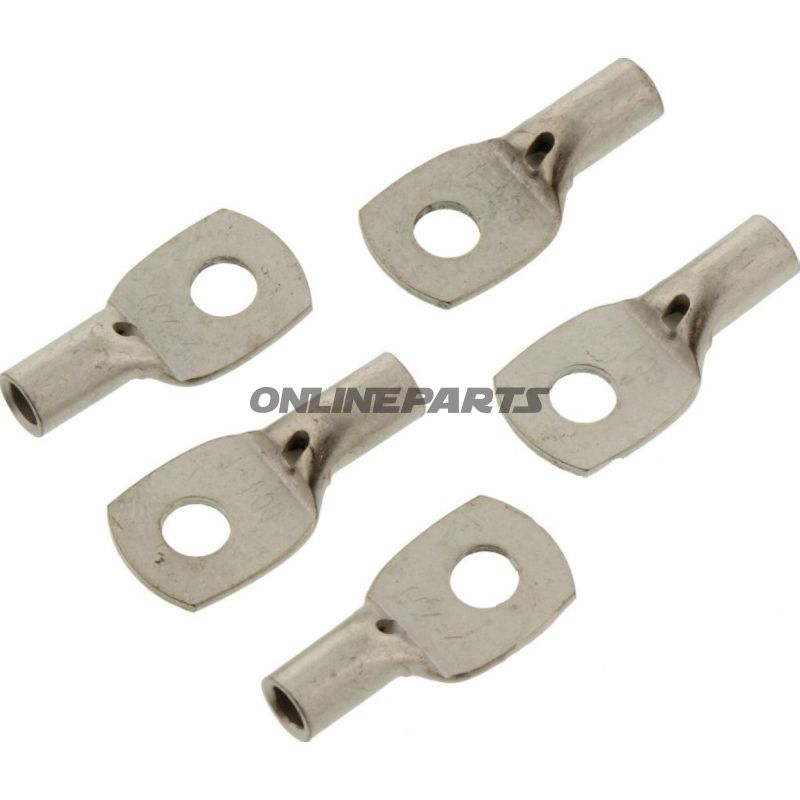

Ringzunge 2.5-4.0 M4 Jmppackung 5 Stück

Uisolerter Ringtunge-Ringkabelsko (Move) til M4‑Bolt, für Leiterquerschnitt 2,5–4,0 mm²

Diese unisolierte Rohrkabelsko von JMP (GTIN: 4043981276596, MPN: 158.04.59) ist für eine feste und elektrische sichere Verbindung zwischen einem einzelnen Leiter und einer Schraub- oder Bolzenbefestigung mit M4‑Durchführung ausgelegt. Das Produkt eignet sich für den Einsatz in Fahrzeugen, Maschinen und Schaltschränken, bei denen der Platz knapp ist und eine Ringverbindung mit guter mechanischer Verriegelung erforderlich ist.

Funktion

• Schafft eine sichere mechanische Verbindung zwischen Kabel und Schraube/Bolt durch das gebohrte Loch der Ringverbindung (Ø 4,3 mm), vorgesehen für M4‑Bolzen.
• Unisolierte Ausführung sorgt für niedrigen Übergangswiderstand und guten elektrischen Kontakt bei korrekter Kabelvorbereitung und Pressung.
• Single‑Pole‑Design — ein Kabel pro Kabelklemme, geeignet für feste Verbindungen in Stromkreisen und Erdungsverbindungen.

Materialwahl und Eigenschaften

• Unisoliertes Metallrohr (typisch verzinnte Kupferlegierung oder ähnliches elektrisch leitendes Metall) — bietet gute elektrische Leitfähigkeit und Korrosionsbeständigkeit in normalen Umgebungen. Das Material ermöglicht Schrumpfung/Verpressung, ohne die Leitertråde bei korrektem Werkzeug zu beschädigen.
• Kein Löten oder Schrumpfflex am Produkt — für feste mechanische Pressverbindung mit Kabelklemme‑Presszange oder hydraulischer Presse.
• Bohrloch Ø 4,3 mm entspricht Bolzengröße M4, was Platz für Scheibe und Mutter bei der Montage bietet.

Technische Daten und Anwendungsbereich

• Typ: Ringtunge / Ringkabelsko
• Passend für: M4 (Bolzen/Durchführung)
• Leiterquerschnitt: 2,5–4,0 mm²
• Isoliert: Nein
• Verschweißte/gelötete Verbindung: Nein
• Anzahl Pole: 1

Praktische Hinweise für Montagearbeiter

• Kabelenden korrekt kürzen und entfassen, damit der gesamte Leiterquerschnitt in der Rohrbuchse vor dem Schrumpfen/Verpressen aufsitzt.
• Verwenden Sie eine geeignete Kabelklemme‑Presszange oder eine dimensionierte hydraulische Presse, um eine mechanisch stabile und elektrisch geringe Widerstandsverbindung zu erzielen.
• Da das Produkt unisoliert ist, sollte der Montageort in Bezug auf Kurzschlussgefahr berücksichtigt werden; gegebenenfalls Isolierscheibe oder Ummantelung nach Bedarf einsetzen.
• Prüfen Sie, dass Bolzen und Scheibe korrekt dimensioniert sind, damit das Ringloch (Ø 4,3 mm) beim Spannen nicht verformt wird.

Kompatibilität

Die JMP‑Ringtunge ist geeignet für Standardleiterquerschnitte von 2,5–4,0 mm² und für M4‑Bolzenmontage in Motorrädern, Fahrzeugen, Maschinen und Schalttafeln. Sie ist geeignet für Anwendungen, bei denen Platz und Anforderungen an mechanische Befestigung eine Ringverbindung sinnvoll machen.

Produktidentifikation

Marke: JMP. Modellnummer (MPN): 158.04.59. GTIN: 4043981276596. Die Bezeichnung im JMP‑Sortiment erleichtert Nachbestellung und den Vergleich mit alternativen Ringkabelschuhen.
