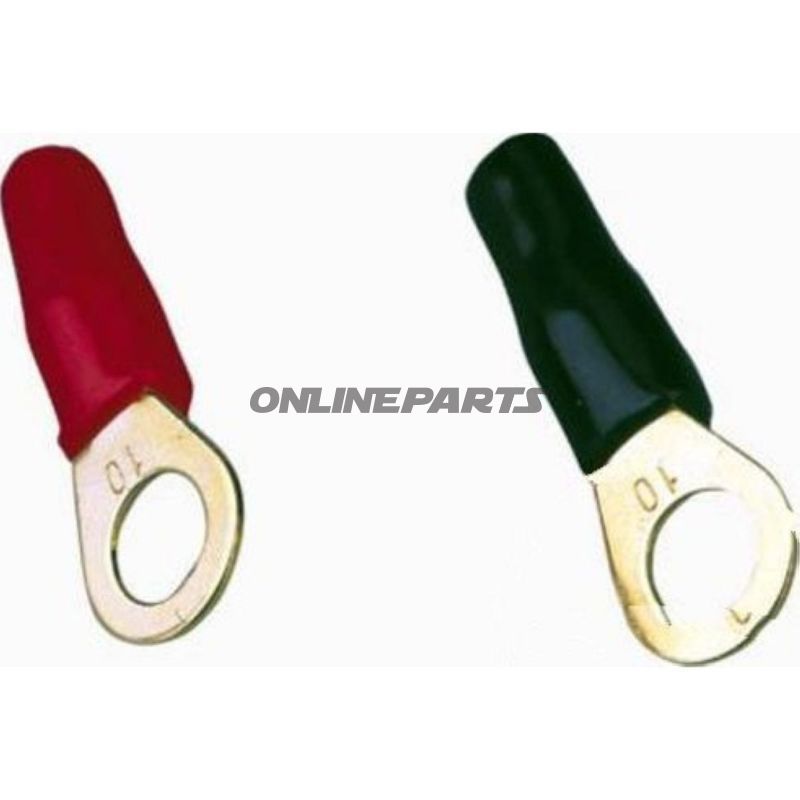

Ringtong-Draht 20,0 mm² für M8 – Set 1 Rot / 1 Schwarz (ACV, MPN 194.04.91)
Produktübersicht: Dieses Set von ACV besteht aus zwei teilweise isolierten Ringzungen, die für Kabel bis zu 20,0 mm² und Schraub- oder Bolzenbefestigung mit M8 geeignet sind (Augenloch Ø 8,4 mm). GTIN für dieses Produkt ist 4026724712384 und die Herstellernummer (MPN) ist 194.04.91.
Funktion und Einsatz: Ringzungen werden verwendet, um eine mechanische und elektrische Verbindung zwischen Kabel und Schraub- oder Bolzenpunkt in elektrischen Kreisen von Motorrädern, Fahrzeugen und Werkstätten herzustellen. Die teilweise isolierten Ringzungen gewährleisten, dass das installierte Kabelende vor Kurzschluss und mechanischer Abnutzung geschützt ist, während die Metallfläche des Rings eine sichere Kontaktfläche zu Rahmen, Batteriepol oder Verteilungsterminal bietet.
- Abmessungen: Augenloch: 8,4 mm (passt zu M8), Ringdurchmesser D: 16,5 mm.
- Kabelquerschnitt: Für Leiter bis zu 20,0 mm².
- Polzahl: 1-polige Ringzunge.
- Ausführung: Gold-Serie — Die Metalloberfläche hat eine goldfarbene Oberfläche, die typischerweise die Korrosionsbeständigkeit und den elektrischen Kontakt gegenüber unbehandelten Metallen verbessert.
- Lieferung: Set bestehend aus 2 Stück: 1 rote und 1 schwarze Ringzunge.
Materialien und Eigenschaften: Die Ringzungen bestehen aus leitfähigem Metall mit einer goldfarbigen Oberflächenbehandlung. Die teilweise Isolierung am Schaft besteht aus isolierendem Kunststoff, der vor unbeabsichtigtem Kontakt und teilweise Eindringen von Schmutz oder Feuchtigkeit schützt. Es gibt keine Lötverbindungen oder Schrumpfschläuche; Kabelabschirmung und mechanische Crimp- oder Pressverbindungen werden empfohlen, um eine gute elektrische Verbindung sicherzustellen.
Technische Details (kurz):
- Typ: Ringschnellverbinder für M8-Montage
- Geeignet für: M8-Bolzen/Nägel
- Max. Kabelquerschnitt: 20,0 mm²
- Löten erforderlich: Nein
- Isoliert: Ja (teilweise)
- Heißkleber-Rohr: Nein
- Anzahl Pole: 1
Praktische Überlegungen bei der Montage: Um eine zuverlässige elektrische Verbindung zu erreichen, sollte der Leiter ordnungsgemäß abisoliert, vollständig in das Röhrchen eingeführt und mechanisch mit einem geeigneten Werkzeug für 20 mm²-Terminals gekrimpt werden. Prüfen Sie die Abmessung der Montageschraube (M8) und sorgen Sie für ausreichendes Drehmoment beim Anziehen, ohne die Ring zu verformen. Bei Motorrädern wird Korrosionsschutz an der Schraubverbindung empfohlen, wenn sie Feuchtigkeit oder Salzwasser ausgesetzt ist.
Kompatibilität: Geeignet für Kabel bis zu 20,0 mm² und Montagespunkte mit M8-Schrauben oder Bolzen. Geeignet für Batterieverbindungen, Rahmen- oder Verteilungsterminals in Fahrzeug-Elektrosystemen sowie allgemeine elektrische Installationen, bei denen eine einpolige Ringschlussverbindung erforderlich ist.
Marke und Identifikation: ACV liefert dieses Ringzungen-Set unter MPN 194.04.91. GTIN 4026724712384 kann zur Lagerverwaltung und bei Bestellungen zur Verifikation verwendet werden.
