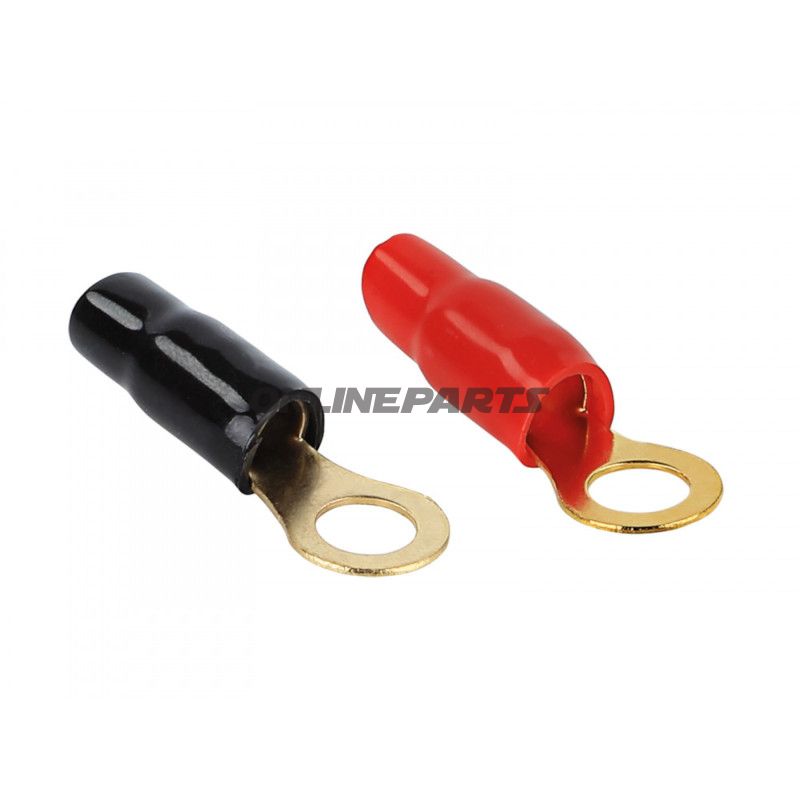

Ringzunge 20.0 M6 1 rot / 1 schwarz gold

Ringkabelsko 20,0 mm² mit M6-Auge — 1 rot und 1 schwarz, Goldoptik

Dieses Paket von ACV (MPN: 194.09.52, GTIN: 4026724222920) enthält zwei isolierte Ringkabelschuhe, die für Kabelquerschnitte bis 20,0 mm² geeignet sind und eine Befestigung mit M6-Schrauben ermöglichen. Das Produkt ist für elektrische Verbindungen an Motorrädern und Fahrzeugen konzipiert, bei denen eine zuverlässige Schraubverbindung und eine visuelle Farbkennzeichnung erforderlich ist.

Funktion

• Zweck: Stellt mechanische und elektrische Verbindung zwischen Kabel und Schraube/ Bolzen über eine Ringöse für M6 her.
• Anwendung: Wird für Batterieanschlüsse, Erdungen und andere Punkte verwendet, an denen eine Ringkabelverbindung gegenüber z. B. Klemme- oder Druckverbindungen bevorzugt wird.
• Polen: 1 Pol pro Kabelschuh — wird als Satz mit je einer roten und einer schwarzen für schnelle Plus-/Minus-Identifikation oder Systemkennzeichnung geliefert.

Materialien und Bauweise

• Leitender Teil: Metall mit Goldfinish. Das Goldfinish reduziert Korrosionsbildung gegenüber unbeschichtetem Metall und sorgt für niedrigen Kontaktwiderstand ohne überzogene Haltbarkeitsansprüche.
• Isolierung: Der einzelne Ringkabelschuh ist isoliert — das Isolationsmaterial schützt vor Kurzschluss und mechanischem Abrieb beim Kabeldurchführung.
• Ausführung: Nicht gelötete Verbindungen; das Kabelende wird in den Crimp-Teil der Terminalklemme gedrückt (Crimpen mit geeignetem Werkzeug und Prozess empfohlen, um niedrigen Übergangswiderstand und mechanische Festigkeit sicherzustellen).

Technische Daten

Die technischen Daten des Herstellers geben an, dass es sich um eine Ringverbinder-Variante für M6, maximaler Leitungsquerschnitt 20,0 mm², einpolig, isoliert, ohne Schrumpfschlauch und ohne Löten handelt. Die untenstehende Tabelle gibt diese Informationen in Textform wieder:

• Typ: Ringkabelschuh (Ring-Connector)
• Passt zu Schraube: M6
• Maximaler Leitungsquerschnitt: 20,0 mm²
• Löten: Nein
• Isoliert: Ja
• Wärmeschrumpfröhre: Nein
• Anzahl Pol(e): 1

Maße und Passform

• Innendurchmesser des Öhrs: ca. 6,4 mm (berechnet für M6-Befestigung).
• Weitere Maße: Äußeres Ø des Auges ca. 11,0 mm, berechnet für gängige M6-Schrauben und Unterlegscheiben — prüfen Sie die physischen Maße bei der Auswahl zu vorhandenen Halterungen.

Praktische Überlegungen für den Gebrauch

• Crimpen: Verwenden Sie das dimensionsgerecht vorbereitete Crimpwerkzeug und -verfahren für 20,0 mm² Kabel, um schlechte Kontakte und Überhitzung bei Belastung zu vermeiden.
• Korrosionsschutz: Das Goldfinish verbessert den Korrosionsschutz, dennoch wird empfohlen, eine gute mechanische Abdichtung sicherzustellen und ggf. zusätzlichen Korrosionsschutz in aggressiven Umgebungen vorzunehmen.
• Farbcodierung: Rot und Schwarz werden zur einfachen Pol-Identifikation bei der Installation am Akku oder im Kabelbaum geliefert.

Kompatibilität und Anwendungsbereiche

• Typische Anwendungen umfassen Batterieklemmen, Erdungen, leistungsstarke Kabelverbindungen in Fahrzeugen und andere Installationen, bei denen M6-Befestigung Standard ist.
• Geeignet sowohl für professionelle Mechaniker als auch erfahrene Motorrad-Enthusiasten, die über das passende Crimpwerkzeug und Kenntnisse zur Dimensionierung von Kabelschuhen in Elektroinstallationen verfügen.

Die Marke ACV und die Hersteller-Artikelnummer 194.09.52 sowie GTIN 4026724222920 sind in den Produktinformationen integriert, um Identifikation und Ersatzteilabgleich beim Einkauf oder bei der Wartung zu erleichtern.
