Ringzunge 185.0 M20 Jmppackung 1 Stück

Ringtunge (ringkabelsko) 185 mm² M20 – ubeskyttet, til kraftkabler

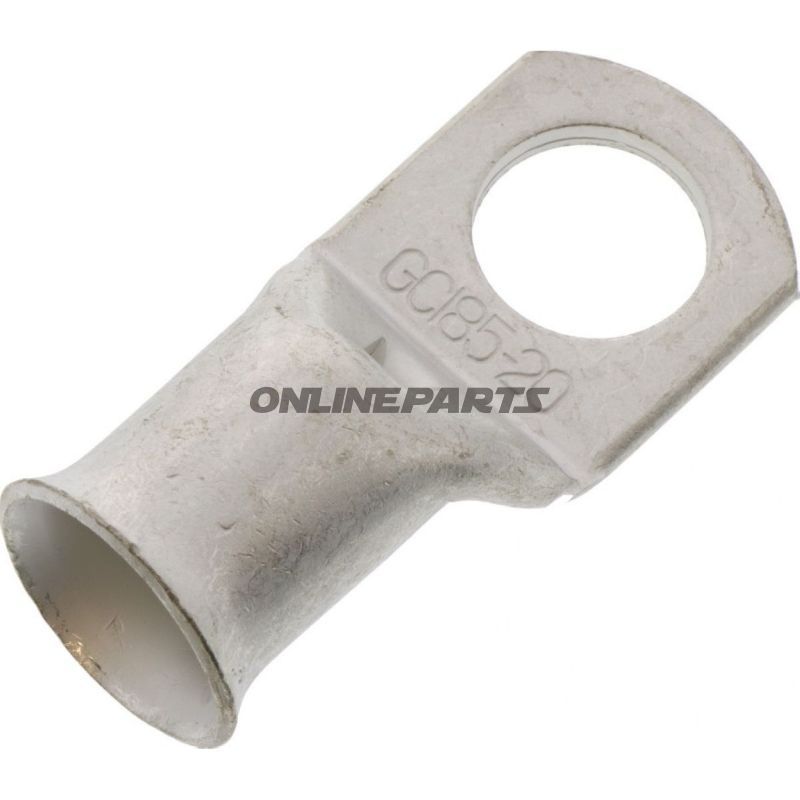

Diese Ringzunge von JMP (MPN: 158.04.51, GTIN: 4043981276510) ist eine ungeschützte Ringkabelschuh-Ausführung, die dazu dient, Kraftkabel mit Bolzbefestigung in M20-Durchführungen oder ähnlichen schraubbaren Schaltkreisen zu verbinden. Das Produkt fungiert als mechanische und elektrische Übergangsstelle zwischen dem Kabel und dem Anschlusspunkt und ist für Leiterquerschnitte bis 185 mm² vorgesehen.

Funktion und Anwendung:

• Elektrische Verbindung: Die Ringzunge sorgt für guten Kontakt zwischen Leiter und Befestigungsschraube, indem sie Strom vom Leiter zur Anschlussfläche überträgt.
• Mechanische Verankerung: Der ringförmige Augenbereich passt über eine Schraube oder Bolzen in M20-Größe (Bohrungsdurchmesser ca. 20,9 mm) und bietet eine stabile mechanische Verankerung.
• Anwendungsbereich: Geeignet für Installationen in Maschinen, Schalttafeln und Kraftverteilpunkten, bei denen ungeschützte Kabelenden verwendet werden und der Platz eine ringkabelsko ohne isolierenden Mantel zulässt.

Materialwahl und Eigenschaften:

• Das Material ist für elektrische Verbindungen ausgelegt und besteht typischerweise aus einer Kupferlegierung oder verzinntem Kupfer, um geringen Kontaktwiderstand und akzeptable Korrosionsbeständigkeit in üblichen industriellen Umgebungen sicherzustellen. Da das Produkt ungeschützt geliefert wird, gibt es keine integrierte Isolierung oder Wärmerekombung.
• Es gibt keine Lötverbindungen in der Komponente (kein Löten), was bedeutet, dass der Leiter durch Crimpen oder Pressen nach ordnungsgemäßer Vorbereitung des Kabelendes gehalten wird.
• Ohne Isolierung ist die Ringzunge geeignet, wenn Zugang zu korrekter Profilierung und Befestigung in geschlossenen oder geschützten Installationen besteht oder zusätzliche Isolierung nach der Montage verwendet wird.

Technische Details (zusammengefasst):

• Typ: Ringkabelschuh / Ringzunge
• Passt zu: M20 (Bohrungsdurchmesser ca. 20,9 mm)
• Für Leiterquerschnitt max.: 185 mm²
• Anzahl der Pole: 1
• Isoliert: Nein
• Lötverbindung: Nein
• Warm-Quetschung: Nein

Montage- und Montagehinweise:

• Vorbereitung des Leiters durch ordnungsgemäßes Abisolieren und Entfernen gegebenenfalls oxidhaltigen Materials. Verwenden Sie geeignetes Crimpwerkzeug oder Presswerkzeug, das für den Querschnitt 185 mm² zugelassen ist, um eine mechanisch und elektrisch zuverlässige Verbindung zu erzielen.
• Da die Ringzunge ungeschützt ist, sollte die Installation in Bezug auf mechanische Belastung und die Möglichkeit einer nachträglichen Isolierung (z. B. Schrumpfschlauch oder Isolierband) geprüft werden, wenn sie in exponierten Umgebungen montiert wird.
• Überprüfen Sie, dass Bolzen/Schraube und Fassung mit dem M20-Ö-Öffnung kompatibel sind und die Anzugsdrehmomente gemäß den Anweisungen des Schalttafel- oder Bauteilherstellers erfüllt werden, um lose Verbindungen zu vermeiden.

Herstellerinformationen:

• Marke: JMP
• MPN: 158.04.51
• GTIN: 4043981276510

Diese Beschreibung deckt die wesentlichen funktionellen und technischen Aspekte der JMP Ringzunge 185.0 M20 ab, einschließlich Anwendungsbereich, Materialcharakteristika und Montagebedingungen, damit Mechaniker und Motorradfahrer die Eignung des Produkts für Kraft- und Zubehörinstallationen beurteilen können.
