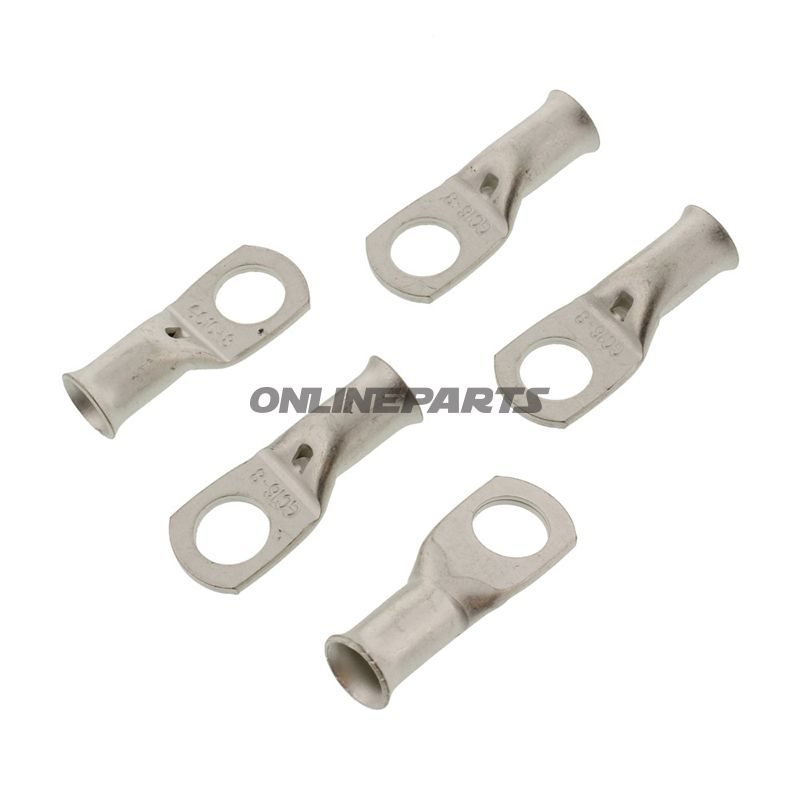

Ringzunge JMP MPN 158.04.86 Unisolierte Rohrkabelschuh für Leitungsquerschnitt bis 16,0 mm². Bohrung Ø 8,4 mm, M8 Anschluss.
Isolierte Ringkabelsko für Kabel bis 16,0 mm² — M8 Bohrung
Produkt: isolierte Ringkabelsko von JMP (MPN: 158.04.86, GTIN: 4043981276862). Diese Ringkabelsko ist für eine feste elektrische Verbindung vorgesehen, bei der Leiter mit einem Querschnitt bis 16,0 mm² mit einer M8-Schraube oder einem Bolt durch eine Bohrung Ø 8,4 mm befestigt werden.
Funktion und Anwendung:
- Schraubverbindung: ringförmiges Auge sorgt für sicheren mechanischen Kontakt bei Montage mit M8-Befestigung.
- Elektrische Verbindung: ausgelegt, eine niederohmige Verbindung zwischen Leiter und Terminalpunkt an Batteriepole, Erdungen oder Kraftverteilpunkten herzustellen.
- Einpolige Lösung: das Produkt ist für einen Leiter/Pol gedacht und eignet sich für Punktanschlüsse, bei denen Platz und robuste mechanische Haltekraft erforderlich sind.
Material und Eigenschaften:
- Unisolierte Ausführung: Die Kabelöse ist ohne Kunststoffisolierung, was direkten Metall-Metall-Kontakt ermöglicht und eine geringe Übergangswiderstand ermögliche. Dies erfordert korrekte Isolation und Schutz im fertigen Installationsumfeld, um Kurzschlüsse zu vermeiden.
- Konstruktion: massiver Metallring mit Lochung für M8-Befestigung. Unisolierte Ringkabelschuhe verwenden typischerweise Kupfer oder Zinnblech über Kupfer für gute Leitfähigkeit und Korrosionsbeständigkeit; JMP-Ausführung ist für den Einsatz in typischen Motorrad- und Automobilumgebungen ausgelegt, in denen Vibration und Temperaturänderungen auftreten.
- Schweißen/Löten: Das Produkt ist nicht dafür vorgesehen, als Teil der vorgesehenen Funktion gelötet zu werden; Verbindung wird mechanisch über den Schaft der Kabelklemme und geeignete Klemmethode (z. B. Pressen oder Bolzen mit geeignetem Vorgehen) hergestellt.
Technische Details:
Typ: Ring Connector
Geeignet für: M8-Befestigung (Bohrung Ø 8,4 mm)
Maximale Kabelquerschnitt: 16,0 mm²
Isoliert: Nein (unisoliert)
Schweiß- bzw. Lötverbindungen: Nein
Anzahl Pole: 1
Montage- und Installationshinweise:
- Stellen Sie sicher, dass die Abisolierlänge zum Keil/Bein der Kabelklemme passt und dass der Leiter vor dem Aufsetzen ordnungsgemäß verdrillt oder ausgerichtet ist.
- Verwenden Sie entweder ein korrekt dimensioniertes Crimpwerkzeug oder eine Klemm- bzw. Biehmethode, die für unisolierte Kabelschuhe empfohlen wird, um guten mechanischen und elektrischen Kontakt sicherzustellen.
- Da das Produkt unisoliert ist, muss anschließende Isolation oder ausreichende Distanz zu anderen leitenden Teilen sichergestellt werden, um unbeabsichtigte Kurzschlüsse zu verhindern.
- Kontrollieren Sie das Drehmoment beim Verschrauben der M8-Verbindung, um Überdruck oder unzureichenden Kontakt zu vermeiden.
Kompatibilität und Anwendungsbereiche:
- Geeignet für Batterieschraubklemmen, Erdungspunkte und Kraftverteilung in Kraftfahrzeugen, einschließlich Motorrädern und Autos, sowie für industrielle Installationen, bei denen eine einpolige, robuste mechanische Haltekraft erforderlich ist.
- Entworfen für Leiter bis 16,0 mm² — wählen Sie größere oder kleinere Ringkabelschuhe, falls der Leiterquerschnitt außerhalb dieses Bereichs liegt.
Identifikation:
- Marke: JMP — die Produktreihe ist mit JMP gekennzeichnet und auf Verpackung und technischer Dokumentation ersichtlich.
- MPN (Artikelnummer): 158.04.86.
- GTIN (EAN): 4043981276862.
Hinweis: Die Beschreibung gibt isolierte Merkmale dieser Ringkabelsko an. Die Packungsgröße kann bei Lieferanten variieren; prüfen Sie dies beim Bestellen, falls die Stückzahl pro Packung relevant ist.
