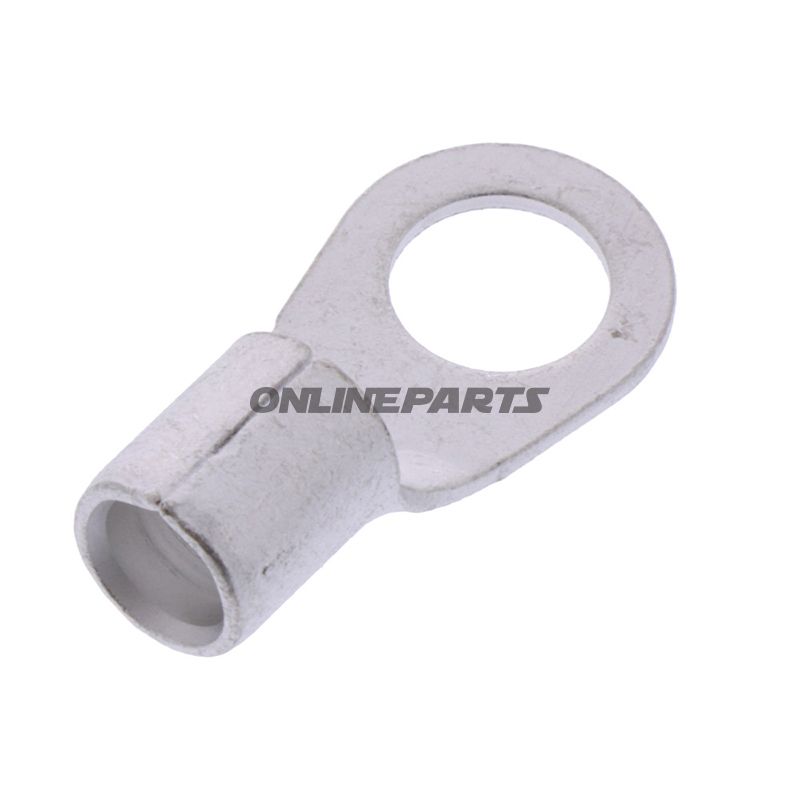

Ringkabelschuh JMP MPN 158.08.65 Unisolierter Ringkontakt für Leitungsquerschnitte bis 16,0 mm². Bohrung Ø 8,4 mm. Gepresstes Metall.
Ringkabelskærm (Ringkabelsklemme) 16,0 mm² für M8-Schrauben — unisoliert, JMP
Produktübersicht: Diese unisolierte Ringkabelschirmung von JMP (MPN: 158.08.65, GTIN: 4043981350098) ist für elektrische Verbindungen konzipiert, bei denen Kabelquerschnitte bis zu 16,0 mm² sicher mit einem M8-Befestigungselement oder -Schraube verbunden werden müssen. Sie entspricht der DIN 46234-Norm und hat einen Bohrlochdurchmesser von 8,4 mm, entsprechend herkömmlicher M8-Montagehardware.
Funktion und Anwendung
Die Ringkabelschirmung bietet einen mechanisch und elektrisch zuverlässigen Kontaktpunkt zwischen Leiter und Gehäuse, Rahmen oder Klemmklemmen. Sie wird verwendet, wenn ein Leiter durch eine Schraube oder einen Bolzen befestigt werden muss — z. B. bei der Erdungsverbindung, dem Anschluss von Start- oder Generatorkabeln oder bei robuster Maschinen- und Fahrzeuginstallation, bei der Vibration und Korrosion eine stabile Verbindungsfläche erfordern.
Material und Eigenschaften
- Unisolierte Ausführung: Keine Plastische Isolation; geeignet, wenn Platz, Hitzebeständigkeit oder Anforderungen an direkten Metall-Metall-Kontakt bestehen.
- Metallkonstruktion: Aus elektrisch leitendem Metall mit guter mechanischer Festigkeit und Kontaktfläche gefertigt. Das Material ist gewählt, um niedrigen Übergangswiderstand und langlebige Verbindung unter Standardbetriebsbedingungen sicherzustellen.
- DIN 46234-Kompatibilität: Geometrie und Bohrloch entsprechen dem Standard für Ringkabelschirmungen, was Austausch und Spezifikationsabsicherung in fachgerechten Installationen erleichtert.
- Kein Löten oder Schrumpfschlauch: Das Produkt ist nicht gelötet und wird ohne Wärmeschutzhüllen oder Schrumpfschlauch geliefert; der Anschluss erfolgt durch mechanische Kompression/Schrumpfwerkzeug oder Standardkabelschuh-Presstechnik, je nach Montagemethode.
Technische Daten
- Typ: Ringkabelschirm (Ringklemmenkontakt)
- Geeignet für Bolzen: M8
- Maximaler Leiterquerschnitt: 16,0 mm²
- Bohrlochdurchmesser: Ø 8,4 mm (für M8)
- Anzahl der Pole: 1
- Isoliert: Nein
- Gelötet: Nein
Kompatibilität und Anwendungstipps
- Eignet sich für Kupferleiter bis 16,0 mm²; bei Einsatz mit anderen Materialien oder größeren Leitern sind geeignete Abmessungen und Presswerkzeuge zu prüfen.
- Passt zu Standard-M8-Schrauben und -Bolzen — Prüfen Sie den Kopfformen und Freigaben der Schraube für eine korrekte Montage.
- Bei Installation in korrosiven Umgebungen wird zusätzliche Korrosionsschutz empfohlen (z. B. geeignete Oberflächenbehandlung oder Verwendung eines Konservierungsmittels auf der Kontaktfläche), da das Produkt unisoliert ist.
- Für langlebige Verbindungen empfiehlt sich ein korrektes Presswerkzeug und gegebenenfalls der Einsatz von Kabelschuhen mit ausreichendem Kragen, um eine mechanische Zugentlastung des Kabels sicherzustellen.
Marke und Identifikation: Das Produkt wird von JMP geliefert und ist anhand der MPN 158.08.65 und GTIN 4043981350098 kennzeichbar. Diese Codes helfen bei Nachbestellungen oder beim Abgleich mit Ersatzteillisten.
Die Beschreibung basiert auf standardisierten Abmessungen und technischen Daten für Ringkabelschirme und richtet sich an Mechaniker und Motorradbesitzer, die präzise Informationen zu Funktion, Materialien und Montagebedingungen benötigen, um korrekte und langlebige elektrische Verbindungen sicherzustellen.
