Ringtong (rohrförmige Kabelklemme) JMP 16,0 mm² mit M8-Bohrung

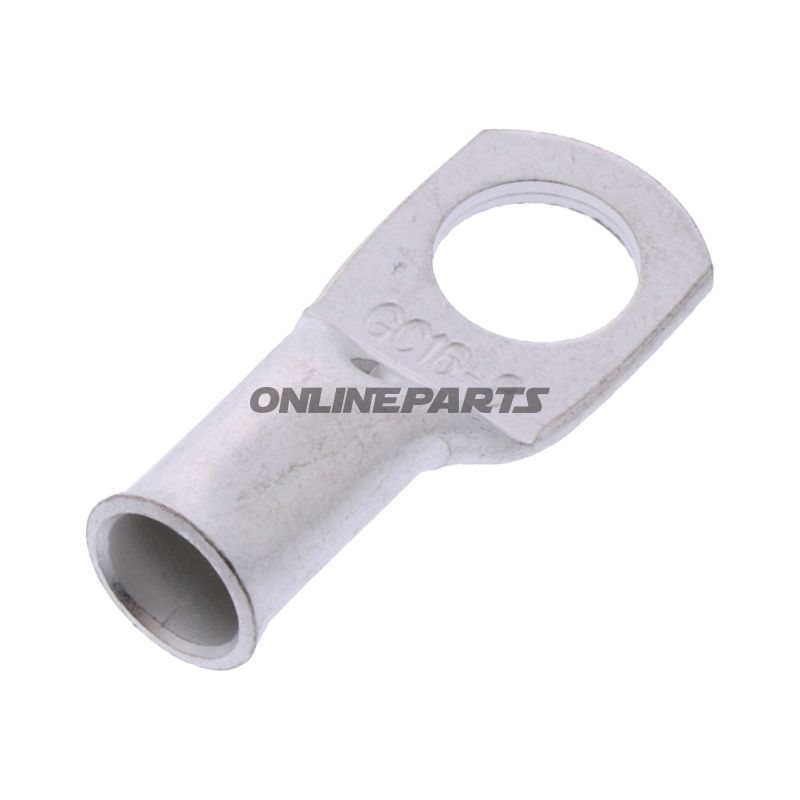

Produkt: Ringtong / rohrförmige Kabelklemme von JMP (MPN: 158.08.99, GTIN: 4043981350432). Diese ungedeckte Ringtong ist darauf ausgelegt, elektrische Verbindungen zu herstellen, bei denen ein Kabelquerschnitt bis zu 16,0 mm² mit einer M8-Schraube oder -Bolzen befestigt wird.
Funktion
Die Ringzunge wird für mechanische und elektrische Verbindungen zwischen Leitern und Rahmen, Batteriepolen oder Terminalblöcken verwendet. Das röhrchenförmige Ende ermöglicht eine sichere Entlastung des Kabels bei Schrumpf- oder Klemmverbindungen (je nach Werkzeug und Methode), während der Ring mit dem Bohrloch Ø 8,4 mm zur M8-Befestigung passt. Das Produkt ist nicht isoliert, was direkten Metall-zu-Metall-Kontakt und gute Stromführung bei korrekt montierten Verbindungen ermöglicht.
Materialien und Eigenschaften
- Material: Metall, ausgeführt, um niedrigen Kontaktwiderstand und mechanische Haltbarkeit sicherzustellen (typischerweise Kupferlegierung oder zinnbeschichtetes Kupfer bei JMP—prüfen Sie ggf. die Materialdokumentation bei Bedarf für genaue Legierung).
- Oberflächenbehandlung: Oft zinnbeschichtet, um Korrosion zu reduzieren und die Zuverlässigkeit von Löt- oder Klemmverbindungen zu verbessern; da das Produkt unisoliert geliefert wird, gibt es keine Kunststoffhülle.
- Isolierung: Keine; in Anwendungen, in denen Kurzschlusspotenzial besteht, für passende Isolierung sorgen.
- Design: Röhrchenförmiges Ende für Einsetz- und Schrumpfprozess, Ring mit Bohrloch Ø 8,4 mm für M8-Schraube/Bolt.
Technische Daten
Die wichtigsten Maße und Eigenschaften sind unten aufgeführt (vgl. JMP-Nummer und GTIN):
- Marke: JMP
- MPN: 158.08.99
- GTIN: 4043981350432
- Geeignet für Kabelquerschnitt: bis zu 16,0 mm²
- Bohrloch: Ø 8,4 mm (passt zu M8-Befestigung)
- Typ: Ringzunge / Ring-Verbindung, 1-polig
- Isoliert: Nein
- Lötverbindung: Nein (für Schrumpf-/Klemmverbindungen konzipiert)
Kompatibilität und Montage
Die Ringzunge ist für Leiter bis ca. 16 mm² vorgesehen. Bei der Montage wird eine entsprechend dimensionierte Schrumpfzange oder Klemmwerkzeug empfohlen, das zur röhrenförmigen Struktur passt, um mechanische Festigkeit und geringe Übergangswiderstände zu gewährleisten. Da der Ring ein Bohrloch von 8,4 mm hat, sollten M8-Bolzen oder -Schrauben zusammen mit passenden Unterlegscheiben verwendet werden, um gleichmäßigen Kontaktdruck zu erzielen.
Technische Vorteile durch die Konstruktion
- Röhrenförmiges Kabelende bietet guten Leiterkontakt und verringert das Risiko von Drahtreibungen oder freiliegendem Draht unter Last.
- Direkter Metallkontakt ohne Isolierung minimiert den Kontaktwiderstand, vorausgesetzt korrekte Schrumpfung und Festspannung.
- Standardmäßiges M8-Bohrloch gewährleistet breite Kompatibilität mit gängigen Bolzen- und Schraubverbindungen in Fahrzeug- und Maschinenumgebungen.
Sicherheit und Anwendungstipps
- Sorgen Sie beim Einführen in das Rohr für eine korrekte Abdeckung und Abisolierung des Kabels; entfernen Sie lose Enden und prüfen Sie, dass der Leiter vollständig in das Rohrstück eingeführt ist, bevor Sie schrumpfen.
- Verwenden Sie geeignetes Schrumpfwerkzeug und prüfen Sie die Schrumpfkvalität visuell und mechanisch.
- Da die Produkte unisoliert sind, muss die Verbindung anschließend vor unbeabsichtigtem Kontakt und Korrosion geschützt werden, z. B. durch Schrumpfschutz oder passenden Abdeckungen in der Installation.
Das Produkt wird unter der Marke JMP geführt und ist mit der MPN 158.08.99 und GTIN 4043981350432 identifiziert. Wenden Sie sich für weitere Materialinformationen oder Zertifizierungen bei besonderen Anforderungen an Betriebstemperaturen oder Korrosionsbeständigkeit an die Herstellerdokumentation.
