Ringzunge 16.0 M6 Jmppackung 5 Stück

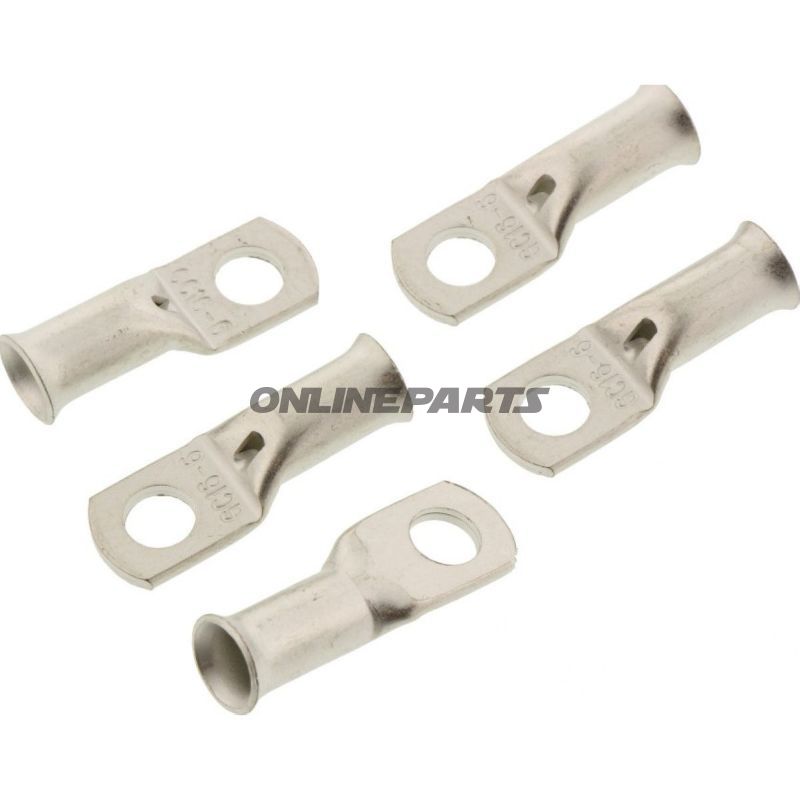

Unisolierte Ringkabelschuh (Ringtong) für M6 – für Drahtverbindung bis 16,0 mm²

Dieses Produkt ist ein unisolierter Ringkabelschuh der Marke JMP (MPN: 158.04.76, GTIN: 4043981276763), vorgesehen zur Befestigung von Einzelleiterkabeln mit Querschnitt bis 16,0 mm² an einer M6-Befestigung. Der Ringkabelschuh wird verwendet, wenn eine mechanisch und elektrisch sichere Verbindung zu Schraub- oder Bolzenbefestigungen erforderlich ist, beispielsweise Erdverbindungen, Batterieanschlüsse oder andere stromführende Verbindungen an Motorrädern und Fahrzeugen.

Funktion

• Schafft direkten Kontakt zwischen dem Kabel und dem Schrauben-/Bolzenpunkt, indem das unverkleidete Leiterende umschlossen und unter eine Scheibe oder Mutter zur mechanischen Fixierung gelegt wird.
• Als unisolierter Ringkabelschuh konzipiert bedeutet, dass er Strom ohne Isolationsschicht leitet; daher muss die Anwendung Anforderungen an Isolation und Platz rund um die Anschlussstelle berücksichtigen.
• Eignet für einpolige Anschlüsse (1 Pol), bei denen eine robuste, niederohmige Verbindung gewünscht wird.

Material und Eigenschaften

• Unisolierte Ausführung üblicherweise hergestellt aus gewalztem Kupfer oder ähnlichem leitfähigem Metall, um gute elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen. Die verzinnte Oberfläche reduziert Oxidation und gewährleistet einen niedrigen Übergangswiderstand.
• Der innere Durchmesser des Bohrlochs ist auf eine M6-Befestigung abgestimmt (Bohrung Ø ca. 6,4 mm), wodurch Platz für Scheibe und Mutter sowie eine korrekte Zentrierung um den Bolzen herum geschaffen wird.
• Das Produkt ist nicht mit Schrumpf- oder Isolationsschlauch versehen; der Monteur sollte den Bedarf an ergänzenden Schrumpflex- oder Isolationsmaßnahmen bei exponierter Montage prüfen.

Technische Daten (Übersicht)

• Typ: Ringkabelschuh / Ringverbinder
• Geeignet für Schraube/Bolzen: M6
• Max. Leiterquerschnitt: 16,0 mm²
• Anzahl Pole: 1
• Unisoliert: Ja
• Für Lötverbindung geeignet: Nein (nicht für Lötverbindungen vorgesehen)

Praktische Montagehinweise

• Kabel korrekt abisolieren, die gesamte Leiterwicklung in die Kragenkante einsetzen und mit geeigneter Kabelschuh- oder Presse/Zange festziehen, um mechanische Stabilität und niedrigen Übergangswiderstand zu erreichen.
• Prüfen, ob der Bohrloch-Durchmesser und der Platz rund um den Montagepunkt eine korrekte Platzierung des Ringkabelschuhs sowie die Verwendung von Scheibe und Mutter ermöglichen, wo relevant.
• Da der Teil unisoliert ist, sollte sichergestellt werden, dass die Verbindung nicht mit anderen leitenden Bauteilen oder Metallteilen in Kontakt kommt, um Kurzschlussrisiken zu vermeiden. Gegebenenfalls isolierende Scheiben oder Schrumpfflex nach dem Verpressen verwenden.

Kompatibilität und Anwendungsbereiche

• Geeignet für Batterieklemmen, Erdverbindungen und andere feste Anschlussstellen an Motorrädern, Quad-Bikes und elektrischen Systemen mit Bedarf an M6-Befestigung.
• Passend für Leitungen bis zu 16,0 mm²; bei Verwendung nahe der Grenze korrekten Verpressung prüfen und ggf. eine visuelle Kontrolle der Kontaktfläche auf optimale elektrische Verbindung durchführen.

Das Produkt von JMP (MPN 158.04.76, GTIN 4043981276763) ist eine einzelne, mechanische Komponente für professionelle Anwender, die eine robuste leitende Fläche für die M6-Fixierung ohne eingebauten Isolier- oder Wärmeschrumpfmaterialien benötigen.
