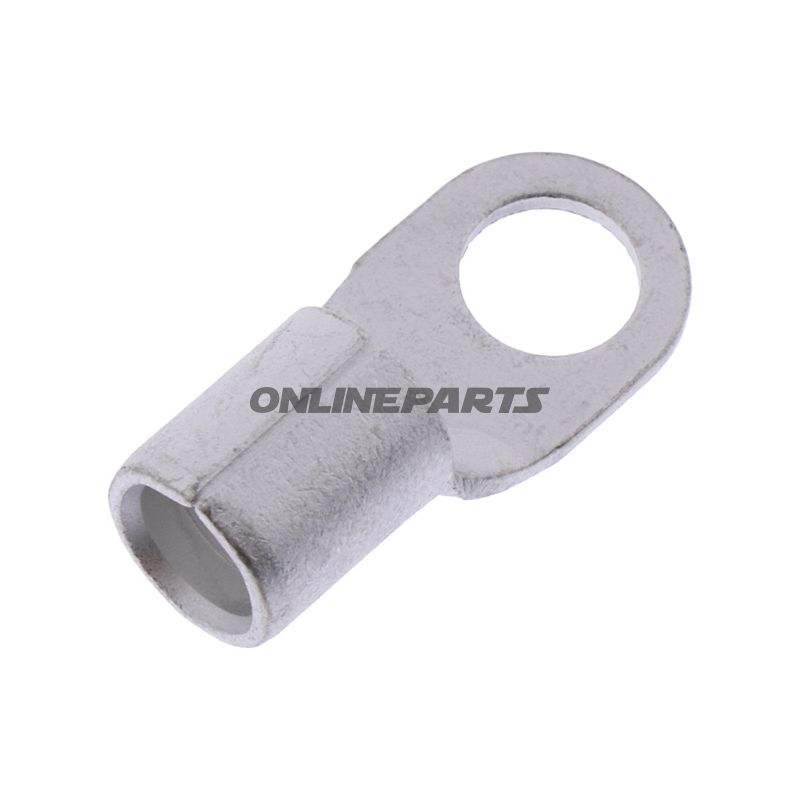

Ringkabelsko (ringtunge) 16,0 mm² für M6 – unisoliert, JMP (MPN 158.08.70)
Produktübersicht: Dieser unisolierte Ringkabelschuh von JMP (MPN 158.08.70, GTIN 4043981350142) ist für elektrische Verbindungen vorgesehen, bei denen Leiterquerschnitte bis 16,0 mm² mit einer M6-Schraube befestigt werden sollen. Der Ringkabelschuh entspricht DIN 46234 und hat eine Bohrung von 6,5 mm, was einer Montage auf M6-Befestigung entspricht.
Funktion und Anwendung: Der Ringkabelschuh wird für sichere, mechanisch robuste elektrische Verbindungen zwischen Kabel und Rahmen, Batterie-Klemmen oder Klemmen an Bauteilen verwendet. Die unisolierte Ausführung ermöglicht direkten Metall-zu-Metall-Kontakt und wird typischerweise dort eingesetzt, wo hohe Strombelastbarkeit, geringe Übergangswiderstände und eine optimale Wärmeableitung erforderlich sind, beispielsweise Batterieverbindungen, Erdverbindungen und Hauptstromverbindungen an Motorrädern und anderen Fahrzeugen.
- Kapazität: Geeignet für Leiter bis 16,0 mm².
- Bohrungsdurchmesser: Ø 6,5 mm (für M6-Schrauben/Muttern).
- Standard: Hergestellt gemäß DIN 46234.
- Polen: Ein Pol/ein Leiter pro Ringkabelschuh.
Materialauswahl und Eigenschaften: Der Ringkabelschuh besteht aus einem elektrisch leitenden, nicht isolierenden Metallegerungs material (typischerweise zinkveredeltes Kupfer oder Ähnliches), das eine gute Leitfähigkeit und Korrosionsbeständigkeit bei korrekter Montage gewährleistet. Die unisolierte Bauweise bedeutet, dass keine Kunststoff- oder Gummiüberzüge vorhanden sind; dies ermöglicht eine bessere Wärmeableitung und einen geringeren Übergangswiderstand, erfordert jedoch eine sorgfältige elektrische Isolation in Anwendungen, bei denen Kurzschlusspotenzial besteht.
Technische Details:
- Typ: Ringkabelschuh / ringauge
- Geeignet für Schraube: M6
- Max. Leiterquerschnitt: 16,0 mm²
- Schweißen/Löten: Nein
- Isoliert: Nein
- Hitze schrumpfen: Nein
- Anzahl Pole: 1
Kompatibilität und Montagehinweise: Entworfen für die Montage mit M6-Bolzen auf Terminalleisten, Rahmenplatten und Klemmleisten. Stellen Sie sicher, dass die Enden der Kabel korrekt isoliert und verbunden sind (z. B. durch Schrumpfschläuche oder korrektes Verpressen), um einen niedrigen Übergangswiderstand und mechanische Festigkeit zu gewährleisten. Da das Produkt unisoliert ist, ist auf elektrische Isolation in Bereichen mit Kurzschlussgefahr zu achten (z. B. in der Nähe von Metallteilen oder anderen leitenden Komponenten).
Praktische Überlegungen für Mechaniker: Die DIN-kompatiblen Maße des Ringkabelschuhs machen ihn geeignet für den Austausch im Service und bei Reparaturen. Beim Arbeiten an Motorrädern und Fahrzeugen wird eine korrekte Verpressung empfohlen sowie ggf. Nachbehandlung (Korrosionsschutz), wenn die Komponente Witterung oder Salzwirkung ausgesetzt ist.
Identifikation: Das Produkt wird von JMP unter der MPN 158.08.70 vermarktet und ist über GTIN 4043981350142 identifizierbar. Diese Referenzen sollten bei Bestellungen verwendet werden, um das richtige Ersatzteil sicherzustellen.
