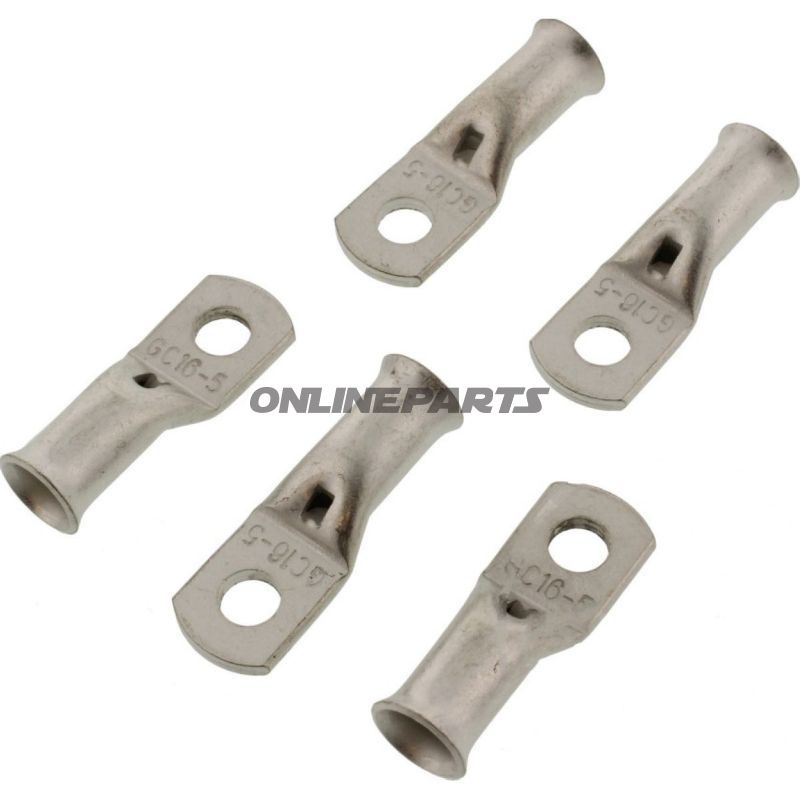

Ringkabelschuh (Ringkopf) unisoliert, Ø M5 für Kabelquerschnitte bis 16 mm²
Produkt: Unisolierter Ringkabelschuh von JMP (MPN: 158.04.66, GTIN: 4043981276664). Dieser Typ Ringkabelschuh ist für elektrische Verbindungen vorgesehen, bei denen eine feste mechanische Befestigung mit Schraube oder Bolzen gewünscht wird. Die Beschreibung umfasst technische Funktion, Materialwahl, Anwendung und Kompatibilität für Fachleute und Mechaniker.
Funktion und Anwendung
Der Ringkabelschuh umschließt das freigelegte Drahtende und sorgt für eine zuverlässige elektrische und mechanische Verbindung an Befestigungspunkten wie verbundenen Erdungsverbindungen, Batteriepolen, Verteilungsklemmen und Schraubklemmen. Der Innendurchmesser des Lochs ist geeignet für M5-Befestigungen, sodass der Kabelschuh über eine Schraube oder einen Bolzen gelegt wird und mit Mutter oder Schraubenkopf festgeklemmt wird. Das Produkt ist unisoliert, was bedeutet, dass die Verbindung eine fachgerechte Montage erfordert, um Kurzschluss und das Exponieren von Leitfähigkeiten zu vermeiden.
Material und Eigenschaften
- Material: Typischerweise aus elektrolytisch vernickeltem Kupfer oder einer ähnlichen Kupferlegierung hergestellt, was gute elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Die Verzinnung verbessert die Langzeitstabilität der Kontaktstelle in üblichen Elektroumgebungen.
- Isolierung: Unisoliert – keine Kunststoff- oder Gummiüberzüge. Das macht das Bauteil geeignet für Stellen, an denen nach der Montage eine ordnungsgemäße Isolierung erforderlich ist oder bei denen thermische Belastung/Verkürzungsprozesse nicht gewünscht sind.
- Schweißen/Biegen: Das Produkt ist nicht gesandelt (kein Lot-Verbindung) und enthält kein Schrumpfschlauch. Elektrische Verbindung wird durch mechanischen Druck/Klemmung des Leiters im Schaft erreicht.
- Anzahl der Pole: Einpolig (ein Leiter pro Kabelschuh).
Technische Details
- Für Schraube/Bolzen geeignet: M5
- Maximales Kabelquerschnitt: 16,0 mm²
- Typ: Ringkabelschuh / Ringkopf
- Isoliert: Nein
- Lötverbindungen: Nein
- Wärmehülle/Verkürzung: Nicht enthalten
Kompatibilität und Montage
Kabelschuh ist für den Einsatz an Terminals und Schraubbefestigungen konzipiert, die M5-Befestigungen akzeptieren. Bei der Montage müssen die Leiterstränge korrekt abisoliert und vollständig in den Schaft eingeführt werden, wonach der Schaft mit geeignetem Crimpwerkzeug für Ringkabelschuhe der entsprechenden Größe festgeklemmt wird. Da das Produkt unisoliert ist, wird nachträgliche Isolation mit geeigneten Methoden empfohlen (z. B. Schrumpfschläuche an der gesamten Verbindung oder korrekte Platzierung im Panel mit isolierendem Abstand), falls die Montagebedingungen dies erfordern.
Praktische Überlegungen für Werkstätten
- Überprüfen Sie, dass der Kabelquerschnitt 16 mm² nicht überschreitet, um eine korrekte Crimpverbindung und elektrischen Kontakt sicherzustellen.
- Wählen Sie das passende Crimpwerkzeug für die verwendete Ringkabelschuh-Art, um schlechte Verbindungen oder Beschädigungen des Schafts zu vermeiden.
- Bei Verwendung in korrosiven oder feuchten Umgebungen kann zusätzliche Schutzmaßnahmen (z. B. Konformbelag oder passende Gehäuse) trotz der Verzinnung erforderlich sein.
Marke und Identifikation: Das Produkt wird von JMP geliefert und ist mit der Hersteller-Teilenummer (MPN) 158.04.66 sowie GTIN 4043981276664 gekennzeichnet, wodurch die richtige Komponente in Ersatzteil- und Komponenten-Datenbanken identifiziert werden kann.
