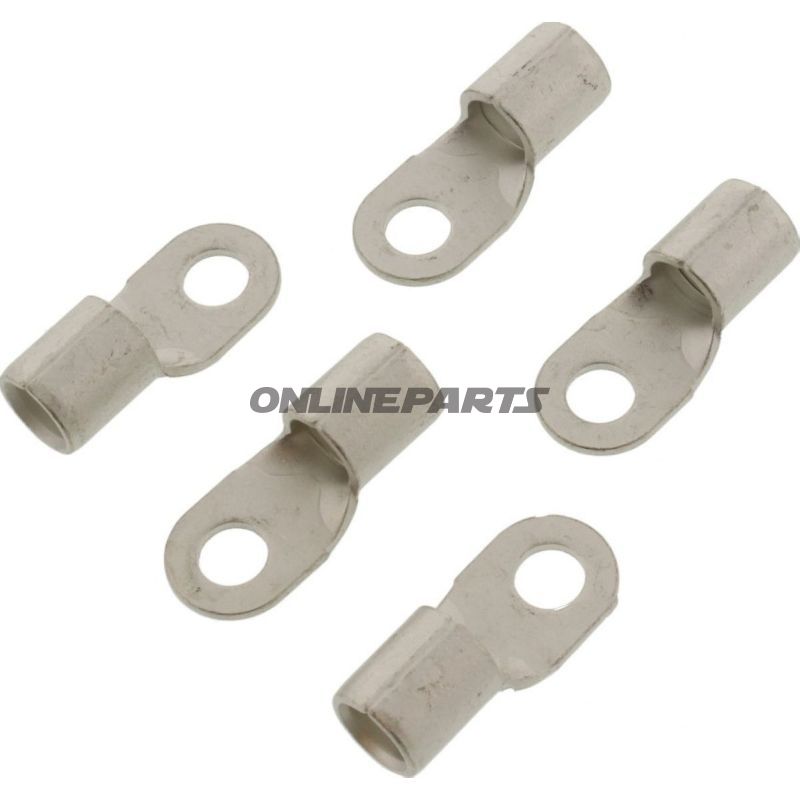

Ringzunge 16.0 M5 Jmppackung 5 Stück

Uisolierte Ringkabelschuh JMP M5 für Leitungsquerschnitte bis 16,0 mm²

Produktbeschreibung: Dieser unisolierte Ringkabelschuh von JMP (MPN 158.06.07, GTIN 4043981278071) ist für elektrische Verbindungen konzipiert, bei denen eine mechanisch und elektrisch sichere Verbindung um eine Schraube oder Bolzen erforderlich ist. Der Ringkabelschuh passt zu M5-Schraube/Bolzen und ist für Leitungsquerschnitte bis 16,0 mm² vorgesehen. Er entspricht der DIN 46234-Norm für unisolierte Ringkabelschuhe.

Funktion und Anwendung

• Schafft eine zuverlässige elektrische Verbindung zwischen flexiblen oder festen Kabeln und einer Schraub-/Bolzenklemme.
• Typischerweise verwendet in Fahrzeuginstallationen, Motorradkabeln, Bedienpaneelen, Batterieklemmen und Erdungsverbindungen, bei denen M5-Befestigung zum Einsatz kommt.
• Unisolierte Ausführung ermöglicht das Abcrimpen oder Löten des Leiters direkt am Schaft, je nach bevorzugter Montagemethode.

Materialien und Eigenschaften

• Material: Metallformung ohne isolierende Ummantelung (typischer Zinnplattiertes Kupferlegierung oder ähnliches leitendes Metall – gewährleistet guten elektrischen Kontakt und angemessene Beständigkeit gegen Korrosion bei richtiger Oberflächenbearbeitung).
• Bohrung Ø: 5,3 mm, angepasst an M5-Befestigung.
• Für Leitung: max. 16,0 mm²; geeignet für Einzelader oder verdrillte mehradrige Kabel innerhalb dieses Querschnitts.
• Anzahl der Pole: 1 (einzelner Ringkontakt).
• Das Produkt ist unisoliert und wird ohne Schrumpfschlauch oder Isolierschlauch geliefert; ggf. Isolierung bei der nachträglichen Montage berücksicht, falls Gefahr von Kurzschluss oder mechanischer Abnutzung besteht.

Technische Vorteile

• Standardisierte Abmessungen (DIN 46234) gewährleisten passgenaue Passform für M5-Terminals.
• Robuster mechanischer Kontakt bei korrektem Drücken/Shrumpfen; verringert das Risiko einer schlechten Verbindung im Vergleich zu losen Kabelverbindungen.
• Unisolierte Ausführung ermöglicht flexible Anschlussmethoden (Schrumpfwerkzeug oder Löten), abhängig von Anforderungen an Stromführung und mechanische Festigkeit.

Kompatibilität und Installation

• Passen zu Standard-M5-Buchsen, Terminalschrauben und Bolzen mit einem Bohrloch von 5,3 mm.
• Korrekte Montage erfolgt durch sorgfältiges Abisolieren des Leiters, Einführen des Leiters in den Schaft und den Einsatz eines geeigneten Schrumpfwerkzeugs mit passender Matrize für 16,0 mm².
• Bei Anforderungen an Vibrationsfestigkeit wird empfohlen, zusätzliche Verriegelungsmutter oder Sprengscheibe sowie korrektes Anzugsmoment zu verwenden.

Technische Daten (Übersicht):

Marke: JMP. Modell/Teilenummer: 158.06.07. GTIN: 4043981278071.
