Ringzunge 16.0 M12 Jmppackung 5 Stück

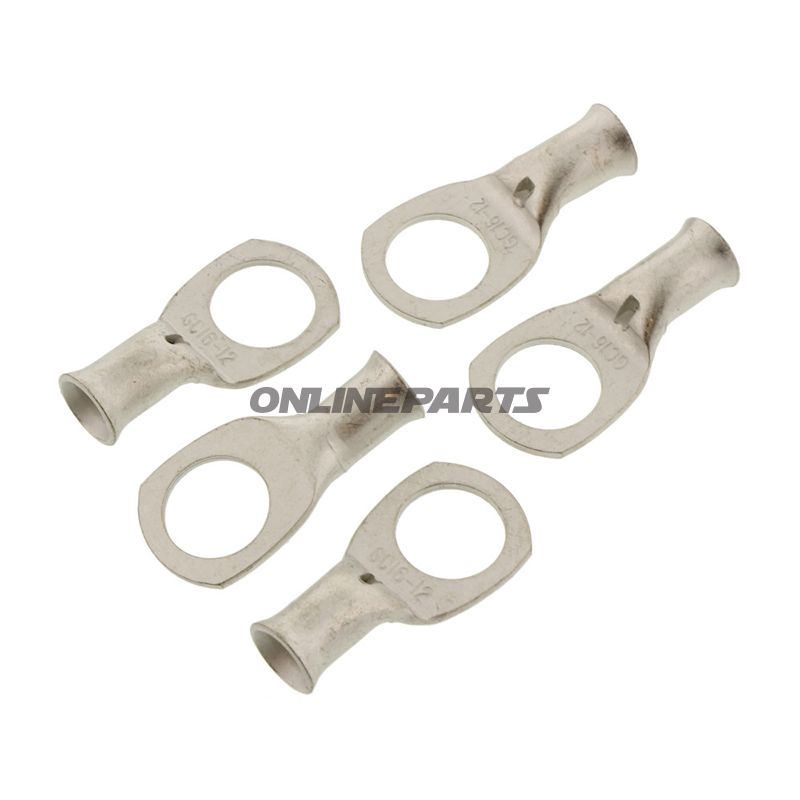

Unisolierte Rohrkabelschuh-Ring (Rund) 16,0 mm² – M12-Bohrloch, JMP (5 Stück pro Packung)

Produktübersicht: Dieser unisolierte Rohrkabelschuh in Ringausführung von JMP (MPN 158.04.19, GTIN 4043981276190) ist für sichere elektrische Verbindungen gedacht, bei denen eine Ringverbindung mit einem M12-Bohrloch erforderlich ist. Das Produkt wird in einer Packung mit fünf Einzelteilen geliefert und ist für Leiter bis zu 16,0 mm² ausgelegt.

Funktion und Anwendung:

• Die primäre Funktion des Rohrkabelschuhs besteht darin, eine mechanische und elektrische Verbindung zwischen einem Leiter und einem Schrauben-/Bolzenbefestigungspunkt (Ringverbindung) mit einer Bohrung von 12,7 mm (M12) herzustellen.
• Geeignet für Installationen in Fahrzeugen, Maschinen und Verteilungskästen, wo robuste, abgeschirmte Verbindungen ohne Isoliermaterial um das Schuhkopf erforderlich sind.
• Für eine Pol-Verbindung pro Kabelschuh ausgelegt.

Material und Aufbau:

• Unisolierter Metallring/Körper aus elektrisch leitendem Material (typischerweise kupferlegiert oder bleigepflegtes Kupfer je nach Varianten des Lieferanten), um niedrigen Übergangswiderstand und Korrosionsbeständigkeit zu gewährleisten. Die Materialwahl sorgt für gute elektrische Leitfähigkeit ohne Isoliermaterial.
• Rohrförmiges Einspritzende zum Leiter pres-/Crimpen für eine mechanisch stabile und wiederholbar crimpbare Verbindung.
• Bohrloch Ø 12,7 mm (M12) bietet Platz für Standardmutter/ -bolzmontage mit gutem Tragvermögen für elektrische Verbindung und mechanische Festsetzung.

Technische Eigenschaften:

• Typ: Ringkabelschuh / Ring-Verbindung
• Eignet für Bolzen-/ Schraubengröße: M12 (Bohrloch Ø 12,7 mm)
• Max Leiterquerschnitt: 16,0 mm²
• Isoliert: Nein (unisoliert)
• Verbindung durch Lötung: Nein (für Crimpbereitschaft ausgelegt)
• Heißschrumpfschlauch: Nicht enthalten/nicht erforderlich
• Anzahl Pole: 1

Praktische Überlegungen bei der Montage:

• Verwendung des richtigen Werkzeugs zum Crimpen, das dem Durchmesser des Rohrkabelschuhs und dem Leiterquerschnitt (16,0 mm²) entspricht. Falsches Werkzeug kann zu schlechten elektrischen und mechanischen Verbindungen führen.
• Da der Schuh unisoliert ist, sollte anschließende elektrische Isolation oder korrekte Platzierung in der Kabelführung vor versehentlicher Kurzschlussbildung zu benachbarten leitenden Teilen schützen.
• Bei Hochstromanwendungen wird empfohlen, den Kontaktwiderstand nach dem Crimpen zu prüfen und bei Bedarf eine Oberflächenbehandlung (z. B. Zinnbeschichtung) vorzunehmen, um langfristige Korrosion zu minimieren.

Kompatibilität und Einsatzbereiche:

• Geeignet für Kabel/Leiter bis 16 mm² und Standard-M12-Schraubverbindungen in elektrischen Stromkreisen.
• Häufig verwendet in Auto- und Motorradinstallationen, elektronischen Schalttafeln, Generator- und Batterieverbindungen sowie Maschineninstallationen, wo eine robuste Ringverbindung erforderlich ist.

Identifikation: Das Produkt ist unter der Marke JMP gekennzeichnet und findet sich unter MPN 158.04.19. GTIN 4043981276190 kann zur eindeutigen Warenidentifikation in Logistik und Einkauf verwendet werden.

Hinweis: Die Beschreibung bezieht sich auf eine Packung, die fünf einzelne Rohrkabelschuhe enthält. Es sind keine Isoliermanschetten oder Schrumpfflex in der Packung enthalten.
