Ringzunge 16.0 M10 Jmppackung 5 Stück

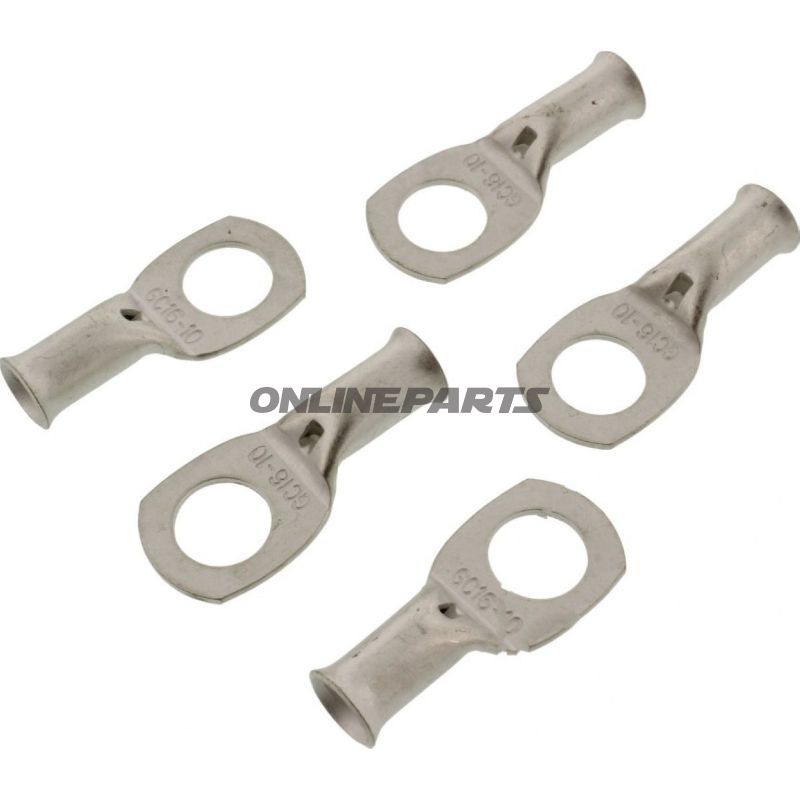

Ringkabelsko (Ringkopf) 16,0 mm² für M10 – unisoliert, JMP (MPN 158.04.07)

Produktübersicht: Diese unisolierte Ringkabelschuh von der Marke JMP (MPN 158.04.07, GTIN 4043981276077) ist für elektrische Verbindungen konzipiert, bei denen Kabelquerschnitte bis zu 16,0 mm² mit einer M10-Befestigung festgezogen werden sollen. Der Ringkabelschuh wird typischerweise für Erdungsverbindungen, Batterieanschlüsse und feste Schraubverbindungen in Kraftfahrzeugen und Industriegeräten verwendet, wo eine sichere, mechanische und niederohmige Verbindung erforderlich ist.

Funktion und Anwendung:

• Schafft eine mechanische und elektrische Verbindung zwischen dem Leiter (bis zu 16,0 mm²) und einer M10-Schraubverbindung.
• Unisoliertes Ausführungsstück geeignet, wenn keine zusätzliche Isolation gewünscht ist oder eine Wärmeableitung erforderlich ist.
• Geeignet für feste Installationen auf Chassis, Rahmen oder Erdungspunkt sowie für Batterie- und Verteilungsterminals, wo die Montagefläche direkten Metallkontakt ermöglicht.

Material und Eigenschaften:

• Unisolierter Ringkabelschuh — hergestellt aus Metall (typischerweise Kupfer oder bleigeschütztes Kupfer für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit). Diese Konstruktionsmethode sorgt für niedrigen Übergangswiderstand und gute Stromführung bei komprimierten oder mechanisch gepressten Verbindungen.
• Bohrloch Ø 10,3 mm, passend zur Schraubengröße M10, was korrekten Sitz und stabile mechanische Befestigung sicherstellt.
• Keine eingebaute Lötung, Isolierung oder Heißkrympfung – die Anwendung setzt eine richtige Kabelendenbehandlung (Crimpen oder Pressen) sowie ggf. zusätzliche Korrosionsschutzmaßnahmen je nach Umgebung voraus.

Technische Spezifikationen (ausgewählt):

• Typ: Ringkabelschuh / Ring‑Klemmseilanschluss
• Geeignet für: M10
• Maximale Leitungsquerschnitt: 16,0 mm²
• Verschweißte/Lötverbindungen: Nein
• Isoliert: Nein
• Wärme-Krympfung: Nein
• Polen: 1

Montagepraktische Überlegungen:

• Sorgen Sie für eine korrekte Kabelabisolierung und verwenden Sie geeignetes Crimpwerkzeug oder mechanisches Verpresswerkzeug, um eine dauerhaft niederohmige Verbindung sicherzustellen.
• Da das Teil unisoliert ist, müssen Kontaktflächen und umliegende Bauteile vor Kurzschlussrisiko und korrosiven Umgebungen geschützt werden (z. B. durch Korrosionsschutzfett oder eine geeignete Ummantelung nach der Installation).
• Prüfen Sie, ob M10-Schraube, Unterlegscheibe und Mutter korrekt dimensioniert und gemäß den Installationsanforderungen festgezogen sind, um lose Verbindungen und Überhitzung zu vermeiden.

Kompatibilität und Anwendungsbereiche: Die JMP-Ringkabelschuh mit MPN 158.04.07 wird breit in Motorrad- und Autoinstallationen, an Elektro-Panels, Maschinen und in industriellen Verteilersystemen eingesetzt, wo Leiter mit 16,0 mm² sicher an M10-Befestigungen angeschlossen werden sollen. GTIN 4043981276077 identifiziert das Produkt eindeutig bei Einkauf und in Ersatzteillisten.

Hinweise: Das Produkt wird unisoliert und ohne zusätzliches Zubehör wie Schrauben oder Schrumpfschläuche geliefert. Falls Isolierung oder zusätzliche mechanische Schutzmaßnahmen benötigt werden, empfiehlt es sich, passende Komponenten separat hinzuzufügen.
