Ringzunge 150.0 M12 Jmppackung 1 Stück

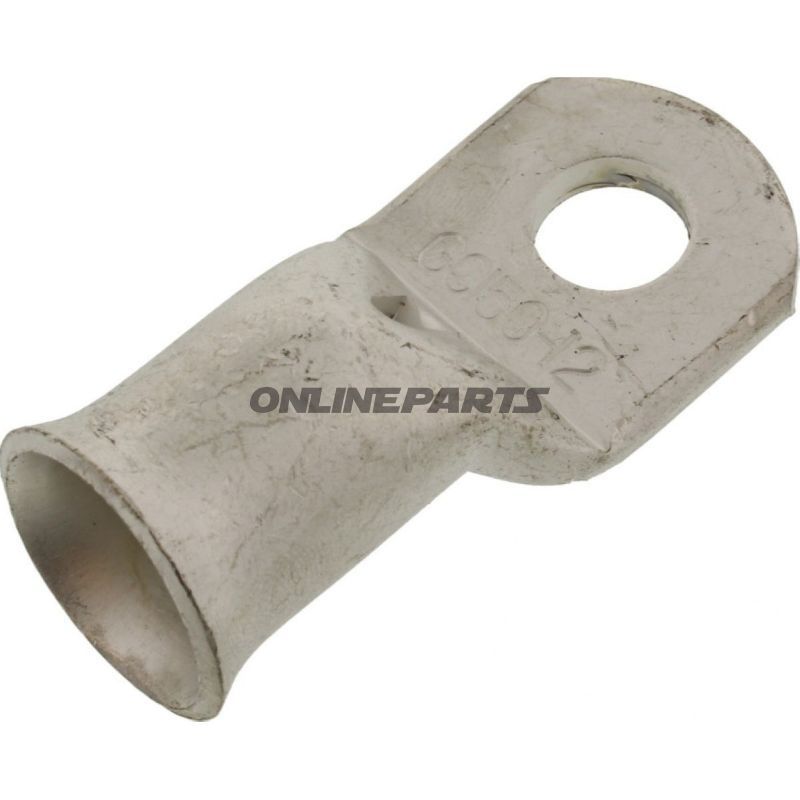

U-ringkabelsko (ringterminal) 150 mm², Bloß Ø 12,7 mm — JMP (MPN: 158.04.26)

Produktübersicht: Diese unisolierte Ringkabelschuh von JMP (GTIN: 4043981276268, MPN: 158.04.26) ist für feste Verbindungen vorgesehen, bei denen ein Kabelende mit einer Mutter und Schraube an einer Blende oder einem Chassis befestigt wird. Sie verarbeitet Leiterquerschnitte bis zu 150 mm² und besitzt ein Montagedurchmesser von 12,7 mm (passt zu M12-Bolzen/Schraube).

Funktion und Anwendung:

• Ermöglicht eine sichere Verbindung von Leistungskabeln zu Erdungspunkten, Batteriepole oder Leistungsschaltverteiler mittels Schraub-/Bolzenverbindung.
• Die offene unisolierte Konstruktion sorgt für niedrigen Übergangswiderstand und gute elektrische Leitfähigkeit bei korrektem Crimpen oder Pressen.
• Geeignet für professionelle Montagen in Fahrzeugen, Generatoren und industriellen Elektroinstallationen, bei denen robuste Schraubverbindungen erforderlich sind.

Materialauswahl und Eigenschaften:

• Unisolierte Metallausführung — hergestellt, um guten elektrischen Kontakt ohne isolierende Kunststoffschicht zu gewährleisten. Das bedeutet, dass Korrosionsschutz (z. B. Zinnbeschichtung) je nach Umwelt relevant sein kann; prüfen Sie die Oberflächenveredelung des Produkts bei der Bestellung, falls die Umgebung aggressiv ist.
• Geeignet für Crimpen oder Pressen mit geeigneten Kabelverschraubungen und -werkzeugen, um eine mechanisch und elektrisch haltbare Verbindung sicherzustellen.
• Kein Löten, keine Heißklemmung und nur eine Pol – einfache Bauform, die sich auf robuste Kabel-Schraub-Verbindungen konzentriert.

Technische Daten (zusammengefasst):

• Typ: Ringkabelschuh / Ringterminal
• Passt zu Bolzen: M12 (Bohrung Ø 12,7 mm)
• Max Leiterquerschnitt: 150 mm²
• Isoliert: Nein (unisolierte Ausführung)
• Anzahl der Pole: 1
• Lötung: Nicht verwendet

Montage- und Installationshinweise:

• Bereiten Sie das Kabel durch korrekte Abisolierung vor und stellen Sie sicher, dass alle Leiter vor dem Crimpen/Pressen frei von losen Drähten zusammengefügt sind.
• Verwenden Sie eine geeignete Crimpzange oder Pressewerkzeug für den Ringkabelschuh, um niedrigen Übergangswiderstand und mechanische Festigkeit zu erreichen.
• Nach der Montage empfehlen sich Sichtprüfung und ggf. Messung des Übergangswiderstands an kritischen Verbindungen. Für Außen- oder feuchte Umgebungen zusätzliche Korrosionsschutzmaßnahmen in Betracht ziehen.

Kompatibilität und Zielgruppe: Das Produkt richtet sich an professionelle Mechaniker und Motorradfahrer, Techniker oder Elektroinstallateure, die mit Leistung-Verteilung und Erdungsverbindungen arbeiten. Geeignet für Installationen, bei denen eine M12-Schraube zur Befestigung verwendet wird und Leiterquerschnitte bis zu 150 mm² vorkommen.

Identifikation: Marke: JMP. GTIN: 4043981276268. MPN: 158.04.26. Verwenden Sie diese Nummern bei Bestellung oder bei Abfrage zur Kompatibilität und Oberflächenfinish.
