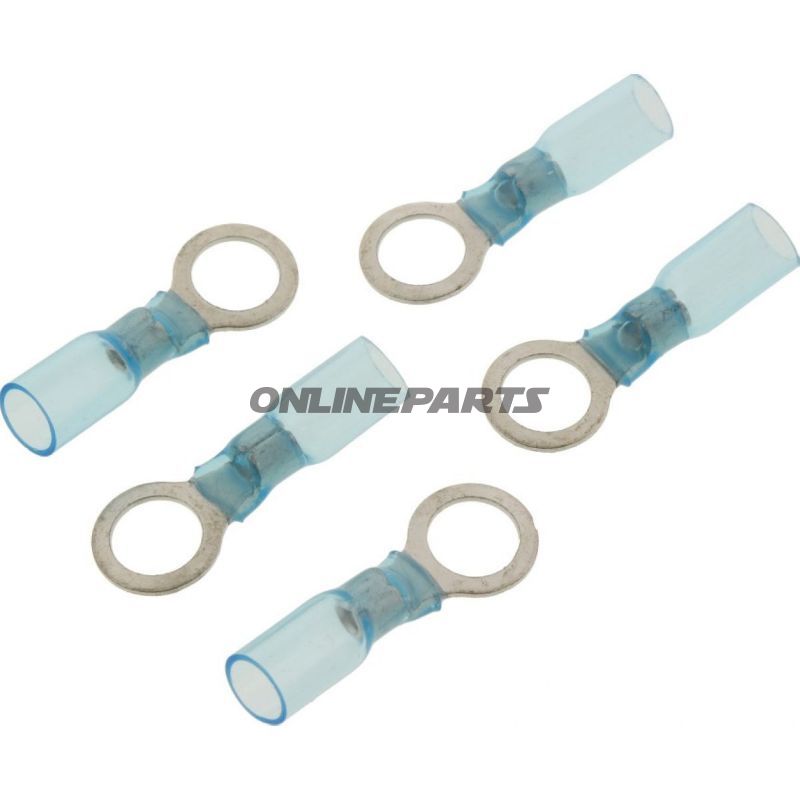

Ringzunge 1.5-2.5 M8 Jmppackung 5 Stück

Ringschuh mit Heißkleber/Schrumpfmanschette, für Kabel 1,5–2,5 mm², M8 Bohrung

Produkt: Ringschuh mit Schrumpfheizung/Schrumpfmanschette von JMP (MPN: 158.05.43, GTIN: 4043981277432). Dieser Ringschuh ist für elektrische Verbindungen vorgesehen, bei denen eine zuverlässige, isolierte Schraub- oder Bolzenbefestigung für M8 verwendet wird.

Funktion und Anwendung
Der Ringschuh sorgt für eine mechanische und elektrische Verbindung zwischen Kabel und Gehäuse, Rahmen oder einer Schraubverbindung. Die wärmeinduzierte Schrumpfhülle umschließt das entisolierte Ende des Leiters nach der Montage und schrumpft bei Erwärmung, um eine Dichtung und zusätzliche Isolierung rund um Verbindung und Leitungskontakt zu gewährleisten. Typischerweise wird das Produkt in Motorrädern, Elektroinstallationen und anderen Fahrzeug- oder Maschineninstallationen verwendet, in denen Vibrationsbeständigkeit und Feuchtigkeitsschutz wichtig sind.

• Kabelquerschnitt kompatibel: 1,5–2,5 mm² — geeignet für gängige Installations- und Steuerschienen.
• Bohrung / Bolzen Größe: M8 (Bohrung Ø 8,5 mm) — ausgelegt für M8-Schraube/Bolzen.
• Pol: 1-poliger Ringschuh für Einzelleiterverbindung.
• Isolierung und Abdichtung: Vormontierte Schrumpfhaube, die mechanische und Umweltdichtheit nach dem Erhitzen bietet.

Materialauswahl und technische Eigenschaften
Der Metallteil ist als Standard-Ringschuh mit guter elektrischer Leitfähigkeit und Abmessungen geeignet für die genannten Leitergrößen gefertigt. Der Isolationsteil besteht aus einem Schrumpfhauttmaterial, das sich durch Wärmebehandlung zusammenzieht, um eine enge Umfassung zu schaffen und den Zutritt von Feuchtigkeit und Schmutz zu minimieren. Laut technischen Daten des Herstellers ist die Verbindung nicht vernickelt (geschweißt/vergütet), und die Komponente ist mit einer Wärmehaube isoliert. Die angegebene Temperaturbeständigkeit reicht bis -125 °C (angegeben als Temperaturbeständigkeit bei extrem niedrigen Temperaturen), was auf den Einsatz in anspruchsvollen Umgebungen mit niedrigen Temperaturen hinweist.

Technische Punkte kurz gefasst

• Typ: Ringschuh/Ringschuh
• Für Bolzen geeignet: M8 (Bohrung Ø 8,5 mm)
• Kabelquerschnitt: 1,5–2,5 mm²
• Isoliert: ja — mit Schrumpfheizung
• Schweiß- / Verzinnte Verbindungen: nein
• Anzahl der Pole: 1
• Temperaturbereich (angeleuchtet): bis -125 °C

Kompatibilität und Anwendungstipps
Dieser Ringschuh eignet sich für Installationen, bei denen eine M8-Befestigung verwendet wird, z. B. Rahmen- oder Erdverbindungen an Motorrädern, Bauteile in elektrischen Systemen und Steuerschränken. für eine korrekte Montage: den Leiter auf passende Länge abisolieren, den Leiter am Rohrende einführen, mit dem passenden Abmantelwerkzeug für 1,5–2,5 mm² crimpen, die Schrumpfhaube über die Verbindung legen und gleichmäßig erhitzen, bis der Schrumpfvorgang abgeschlossen ist. Prüfen Sie die Anzugsdrehmomente der Bolzen- oder Schraubverbindung gemäß den Empfehlungen des Herstellers für das entsprechende Gehäuse oder Bauteil.

Zusätzliche Informationen
Brand: JMP (MPN 158.05.43). GTIN 4043981277432 identifiziert das Produkt in Handelskanälen. Farbangabe: blau (Farbcodes können bei der Identifikation des Kabelquerschnitts helfen). Hinweis: Die technischen Daten geben an, dass die Verbindung nicht vernickelt ist; falls Verzinnung für Korrosionsschutz oder spezielle Schweißanforderungen gewünscht ist, sollte eine andere Variante gewählt werden.
