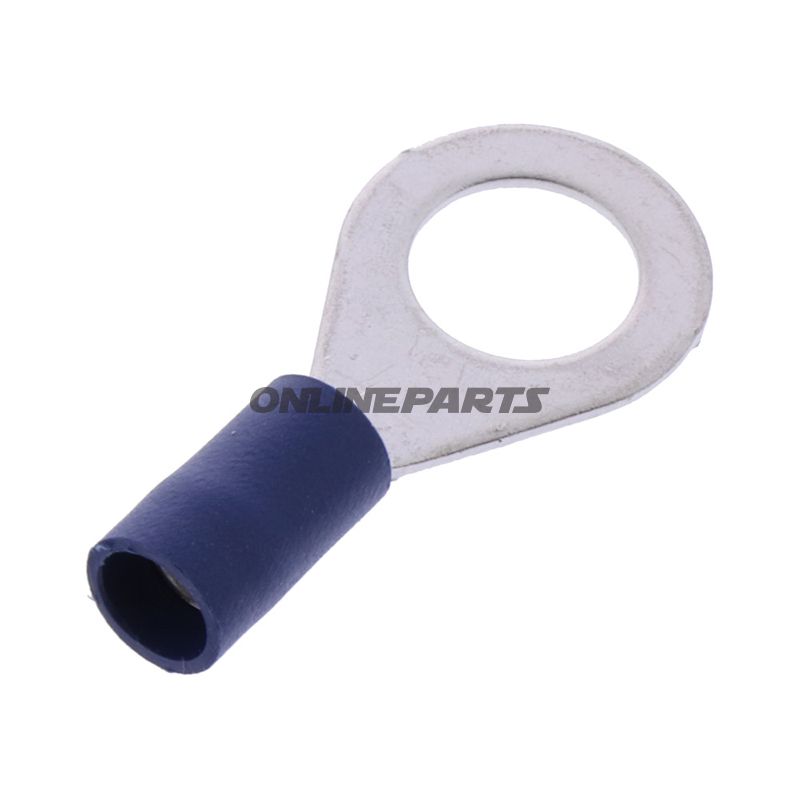

Ringzunge 1.5-2.5 M8 Jmp Packung 100 Stück Alternative: 1580821

Isolierte Ringskabelsko für M8-Schrauben, für Leiter 1,5–2,5 mm²

Diese isolierte Ringskabelsko von JMP (MPN: 158.08.00, GTIN: 4043981349429) ist für eine feste und sichere elektrische Verbindung an M8-Schrauben oder Schraubverbindungen vorgesehen. Das Produkt ist für Mechaniker und Motorradfahrer konzipiert, die eine gut definierte, elektrische Kontaktfläche mit mechanischer Verankerung und Isolation um den Leiteranschluss benötigen.

Funktion und Anwendung

• Die Ringskabelsko erzeugt einen flachen, korrekt zentrierten Kontakt zu Schrauben oder Bolzen mit M8-Anpassung (Bohrungsdurchmesser ca. 8,4 mm), sodass die Verbindung mechanisch gespannt werden kann, ohne den Leiter zu beschädigen.
• Eignet sich für Endmontage in Schaltschränken, Erdungsverbindungen oder dort, wo Leitungen direkt an die Rahmenstruktur oder Komponenten von Motorrädern und Fahrzeugen befestigt werden sollen.
• Es handelt sich um eine einpolige Lösung (1Pol), ohne Löten; die Verbindung wird mechanisch durch Crimpen des Leiters im Schaft der Kabelsko hergestellt.

Werkstoffauswahl und Eigenschaften

• Isolationsfarbe: blau — üblicherweise verwendet zur Kennzeichnung des Leiterquerschnitts und zur elektrischen Isolation um die Crimzzone.
• Isoliert: ja — das Isolationsmaterial schützt vor Kurzschluss und reduziert das Risiko mechanischer Abnutzung am isolierten Leiterabschnitt.
• Geeigneter Leiterquerschnitt: von 1,5 mm² bis 2,5 mm². Die Abmessungen entsprechen gängigen Kabeltypen, die in kleineren elektrischen Verbindungen an Motorrädern verwendet werden.
• Lötverbindungen: nein — das Produkt ist für Crimp-/Press-Verbindung vorgesehen; empfohlene Arbeitsmethode ist ein passendes Crimpwerkzeug für isolierte Kabelschuhe, um elektrische und mechanische Haltbarkeit zu gewährleisten.
• Temperaturbeständigkeit: angegeben bis -75°C für das Material; dies weist darauf hin, dass die Isolierung auch bei niedrigen Temperaturen nicht spröde wird, relevant für Outdoor- und Fahrzeugeinsatz.

Technische Daten (kurz)

• Typ: Ringskabelsko (Ringschuh)
• Passt zu: M8 (Bohrungsdurchmesser ca. 8,4 mm)
• Leiterbereich: 1,5–2,5 mm²
• Anzahl der Pole: 1
• Isoliert: Ja
• Löten erforderlich: Nein (Crimp)
• MPN: 158.08.00, Marke: JMP, GTIN: 4043981349429

Kompatibilität und Montage

• Passt zu M8-Bolzenstangen und Standard-M8-Schraubverbindungen in elektrischen Schaltschränken, Standleitungen und Erdungspunkten.
• Verwendet typischerweise Kupferleiter; sorgen Sie für die richtige Abisolierlänge und verwenden Sie ein hochwertiges Crimpwerkzeug für isolierte Kabelschuhe, um optimalen Kontakt und mechanische Festigkeit zu erzielen.
• Da das Produkt nicht heat-shrink ist, erfordert die Installation lediglich eine korrekte mechanische Crimpung und anschließende Befestigung an Schraube/Bolzen.

Hinweise

• Hinweise zur Verpackungsmenge in der ursprünglichen Bezeichnung sind hier ausgelassen, um Missverständnisse bezüglich der Liefereinheiten zu vermeiden — wenden Sie sich an den Händler für Details zur Packungsgröße beim Kauf.
• Für korrekte Stromkapazität und thermische Belastung bewerten Sie Leiterdimension und Verbindungsstelle im Verhältnis zu Ihren Systemanforderungen.
