Ringzunge 1.5-2.5 M6 Jmppackung 5St Alternative: 1580813/799

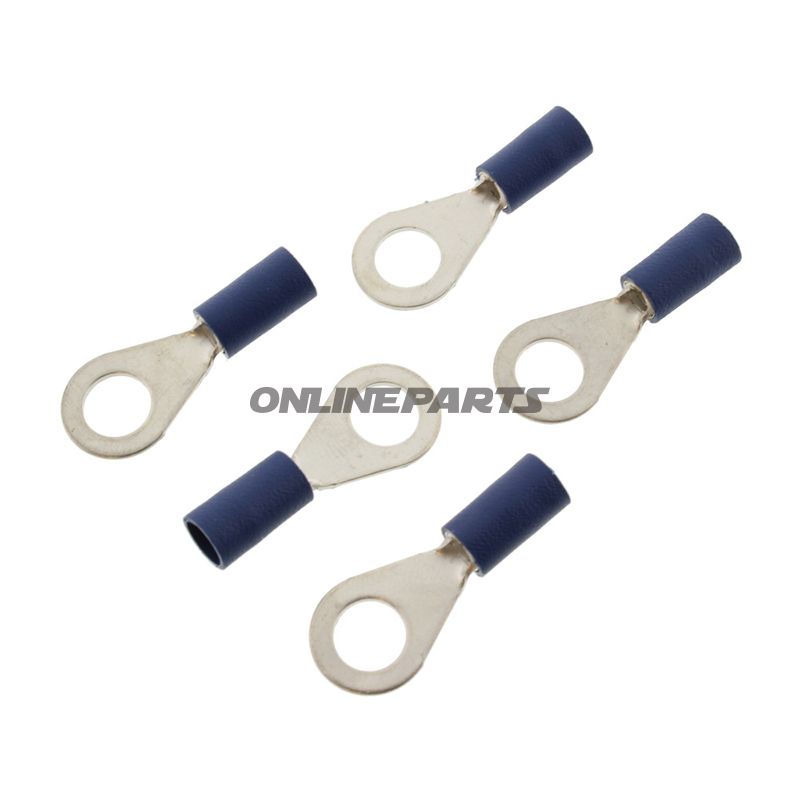

Isolierte Ringkabelsko JMP M6 für Leiterquerschnitte 1,5–2,5 mm²

Produkt: isolierte Ringkabelsko von JMP (MPN: 158.05.07, GTIN: 4043981277074). Diese Ringkabelsko ist vorgesehen für mechanische und elektrische Verbindungen, bei denen eine M6-Befestigung erforderlich ist. Das Produkt wird paketweise geliefert und ist blau kodiert für Leiterbereiche von 1,5–2,5 mm².

Funktion und Anwendung

Die Ringkabelsko wird für eine feste und vibrationssichere Verbindung von Leitern zum Gehäuse, Schraubklemmen und anderen Punkten mit Gewinde oder Bolzen durch M6 verwendet. Die isolierte Krave schützt vor Kurzschlüssen gegen umliegende Metallteile und erleichtert die Handhabung während der Montage, besonders in engen Räumen an Motorrädern und Maschinen.

Materialien und Eigenschaften

• Leitertilshallung: Crimp-Verbindung (nicht gelötet). Die Krave ist so geformt, dass sie einen Leiter mit einem Querschnitt zwischen 1,5 und 2,5 mm² aufnehmen kann.
• Isolierung: Plastkrave in blauer Farbe, die den Anwendungsbereich identifiziert und eine elektrische Isolation um die Verbindung herum bietet.
• Bohrungsdurchmesser: Der innere Durchmesser der Ringkappe ist auf Schraubenöse Ø 6,4 mm ausgelegt, was einer Anwendung mit M6-Befestigung entspricht.
• Temperaturbeständigkeit: Spezifiziert für niedrige Temperaturen bis -75 °C (als Temperaturbeständigkeit angegeben), was auf die Robustheit des Materials bei niedrigen Temperaturen hinweist. Hinweis: Betriebsmerkmale bei hohen Temperaturen hängen von der konkreten Installationsumgebung ab.
• Kontaktzahl: Einfachpolige Ringkabelsko.

Technische Details

Typ: Ringkabelsko (Ringanschluss). Geeignet für M6-Befestigung. Empfohlener Leiterquerschnitt 1,5–2,5 mm². Isolierte Krave, kein Schrumpfschlauch und kein Lötanschluss. Markeninformationen sind JMP, Modellnummer (MPN) 158.05.07, GTIN 4043981277074.

Praktische Überlegungen bei der Montage

• Stellen Sie die korrekte Abisolierlänge sicher, damit der Leiter aus Kupfer vollständig in die Krave eingeführt wird, vor dem Schrumpfen oder Crimpen mit geeignetem Werkzeug.
• Verwenden Sie eine passende Crimpzange, dimensioniert für 1,5–2,5 mm², um mechanische Haltbarkeit und geringen Übergangswiderstand zu gewährleisten.
• Überprüfen Sie, dass Bolzenkopf/Schraube und Unterlage sauber und fest sind, um Korrosion zu vermeiden und guten elektrischen Kontakt sicherzustellen.
• Bei wiederholter Vibration oder Feuchtigkeitsbelastung kann zusätzliche Korrosionsschutz oder der Einsatz von Sperrscheiben je nach Anwendung relevant sein.

Kompatibilität und Anwendungsbereiche

Geeignet für elektrische Installationen an Motorrädern, Rollern, kleinen Maschinen und Paneelinstallationen, bei denen eine M6-Befestigung verwendet wird. Die blaue Isolierung kennzeichnet den empfohlenen Leiterbereich des Produkts (1,5–2,5 mm²) und erleichtert die Auswahl bei Reparatur und Wartung.

Identifikation

Das Produkt wird als JMP Ringkabelsko aufgeführt; alternativer Begriff in einigen Quellen kann 1580813/799 oder JMP Ringkabelschuh isoliert sein, aber die korrekte Hersteller- und Modellreferenz ist JMP, MPN 158.05.07 und GTIN 4043981277074.
