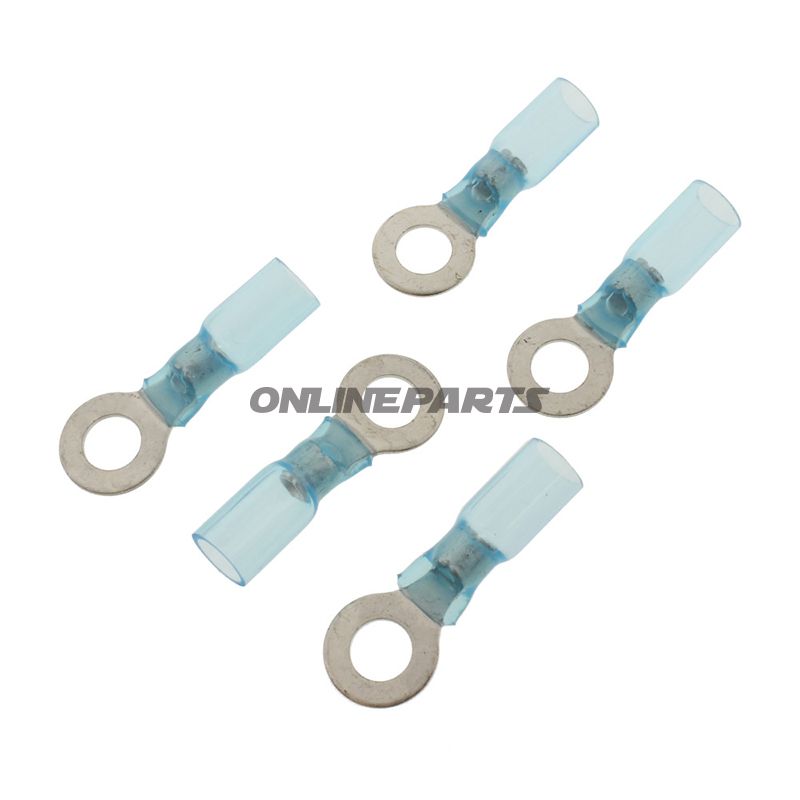

Ringzunge 1.5-2.5 M6 Jmppackung 5 Stück Alternative: 1580867

Ringkabelsko mit Heißkrympfen, M6 – für Kabel 1,5–2,5 mm²

Dieses Produkt ist eine Ringkabelschuh von JMP (MPN: 158.05.37, GTIN: 4043981277371), ausgelegt für die Sicherung elektrischer Verbindungen, bei denen eine M6-Befestigung verwendet wird. Der Ringkabelschuh ist gefertigt mit vorgeschalteter Heißkrympfröhre, die mechanische Befestigung und elektrische Isolation in einer Komponente vereint.

Funktion und Anwendung

• Der Ringkabelschuh wird verwendet, um eine sichere, schraubfestige Verbindung zwischen Kabel und Klemmen oder Erdungspunkten am Rahmen, an der Batterie oder an Terminalblöcken mittels einer M6-Schraube herzustellen.
• Der Heißkrympfschlauch um das isolierte Kabelende zieht sich beim Erwärmen zusammen und gewährleistet eine enge Passform sowie verbesserten Schutz gegen Feuchtigkeit, Vibrationen und Kurzschlussrisiken.
• Geeignet für Innen- und Außeninstallationen an Motorrädern, Scootern oder anderen Fahrzeugen, bei denen Platz und eine robuste mechanische Verbindung kritisch sind.

Materialien und Eigenschaften

• Der leitfähige Teil des Ringkabelschuhs besteht aus Metall (typisch zinnbeschichtete Kupferlegierung) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Der blaue Heißkrympfschlauch besteht aus Schrumpfmaterial, der sich beim Erwärmen fest um Leiter und Isolierung legt. Dies reduziert das Eindringen von Feuchtigkeit und schützt vor mechanischem Verschleiß an beweglichen oder vibrierenden Montagen.
• Das Produkt ist isoliert und verfügt über eine eingebaute Heißkrympffunktion; es gibt keine Lötverbindungen im Produkt (gesocked connections: nein).
• Die Temperaturbeständigkeit ist angegeben bei -125°C (typischerweise als Widerstand gegen diesen Punkt angegeben), was auf die geringe Temperaturtoleranz des Materials bei statischer Kälteexposition hinweist; bei Wahl für hohe Betriebstemperaturen sollte das Datenblatt geprüft werden.

Technische Daten

• Typ: Ringkabelschuh
• Geeignet für Schrauben/Steckschuhe: M6
• Kabelquerschnitt: 1,5–2,5 mm²
• Bohraußendurchmesser: Ø 6,5 mm
• Anzahl der Kontakte: 1
• Isoliert: Ja (Heißkrympf)
• Schweiß- bzw. Lötverbindungen: Nein

Kompatibilität und praktische Hinweise

• Stellen Sie sicher, dass die M6-Schraube und das Bohrloch auf der Montagesfläche mit dem Innendurchmesser des Ringes (Bohrung Ø 6,5 mm) übereinstimmen.
• Geeignet für Leiterquerschnitte von 1,5–2,5 mm²; sowohl Mechaniker als auch Techniker sollten die korrekte Abisolierlänge und eine ordnungsgemäße Krympung mit einem Heißluftgebläse beachten, um die erwartete Dichtung und mechanische Festigkeit zu erreichen.
• Die Farbcodierung (blau) entspricht der üblichen Farbkennzeichnung für Kabelquerschnitte, was die Identifizierung in Kabelbünden erleichtert.

Hersteller und Identifikation

Dies ist eine JMP-Ringkabelschuh mit der Bezeichnung (MPN) 158.05.37. GTIN 4043981277371 ermöglicht die Identifikation des Produkts in Lieferanten- und Ersatzteil-Datenbanken sowie beim Einkauf.
