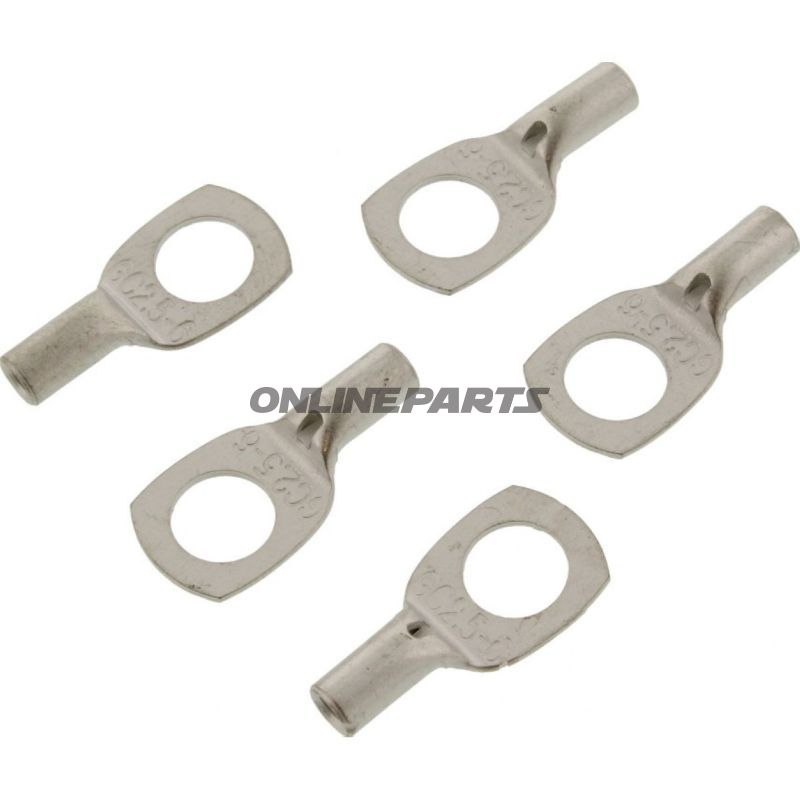

Ringzunge 1.5-2.5 M6 Jmppackung 5 Stück

Isolierte Ringskabelklemme (Ringtunge) M6 für 1,5–2,5 mm²

Produkt: JMP Ringskabelklemme, Typ M6 – geeignet für Leiterquerschnitte 1,5–2,5 mm². Das Produkt wird unter der Marke JMP vermarktet und ist mit MPN 158.04.72 sowie GTIN 4043981276725 gekennzeichnet.

Diese isolierte Ringskabelklemme (oft als Ringskabelklemme oder Ringkabelschuh bezeichnet) ist für feste elektrische Verbindungen konzipiert, bei denen eine Schraube oder Bolzen (M6) verwendet wird, um eine mechanische und elektrische Verbindung zwischen Leiter und Gehäuse oder Terminalplatte herzustellen. Die Konstruktion ist einfach: ein zylindrischer Kragen zum Leiterdurchlass und ein flacher Ring mit Ø zur M6-Befestigung.

• Anwendungsbereich: Befestigung eines Einzelleiters am Gehäuse, Erdungsverbindung oder Terminalschraube in Motorrädern, Fahrzeugen und kleinen Elektroinstallationen, wo platz- und vibrationssichere Verbindungen erforderlich sind.
• Leitertquerschnitt: Geeignet für Leiter von 1,5 mm² bis 2,5 mm².
• Befestigung: Bohrloch für M6-Bolzen/Schraube.
• Polen: 1-polige Ringskabelklemme.

Material und Eigenschaften

• Die Kabelklemme ist isoliert und aus Metall gefertigt, das für elektrische Verbindungen geeignet ist; das Material wurde ausgewählt für gute elektrische Leitfähigkeit und mechanische Festigkeit. Die Oberflächenbehandlung kann je nach Hersteller variieren, typischerweise gibt es eine Zinn- oder Nickel-basierte Oberfläche, um Oxidation zu reduzieren und niedrigen Übergangswiderstand zu gewährleisten.
• Das Produkt ist nicht zum Löten im Befestigungsbereich vorgesehen (die Verbindung erfolgt mechanisch durch Druck/Klemmung), und es gibt keine Heißverformungslasche oder integrierte Isolierung.
• Die isolierte Bauweise erfordert eine ordnungsgemäße Schrumpfung und ggf. Nachisolierung in Anwendungen, in denen Gefahr eines Kurzschlusses oder Austritts von Feuchtigkeit/Verunreinigung besteht.

Technische Details

• Typ: Ringskabelklemme / Ringtunge
• Geeignet für: M6-Befestigung
• Leiterquerschnitt: 1,5–2,5 mm²
• Isoliert: Nein
• Löten nötig: Nein
• Anzahl Pole: 1

Praktische Überlegungen bei der Montage

• Sorgen Sie für eine korrekte Abisolierung und eine saubere Leiteroberfläche vor dem Vercrimpen, um einen niedrigen Kontaktwiderstand zu erzielen.
• Verwenden Sie eine geeignete Crimpzange, die für Ringskabelklemmen der aktuellen Größe geeignet ist; falsches Werkzeug kann zu schlechter elektrischer Verbindung oder mechanischer Schwäche führen.
• Da das Teil unisoliert ist, sollte eine Nachisolierung (z. B. Schrumpfschlauch oder isolierendes Klebeband) verwendet werden, wenn die Ringskabelklemme mit anderen leitenden Teilen in Kontakt kommen könnte.
• Prüfen Sie, dass die Muttern und Flächen der Schraube sauber sind und korrekt angezogen sind, um ein relatives Bewegungsverhalten bei Vibrationen zu vermeiden.

Kompatibilität und Identifikation

Dieses Produkt wird unter der Marke JMP geliefert und ist mit der Hersteller-Artikelnummer (MPN) 158.04.72 gekennzeichnet. GTIN 4043981276725 kann für eine eindeutige Identifikation in Beschaffungssystemen und Ersatzteilregistern verwendet werden. Die Anwendung ist standardisiert für M6-Flanschaufbauten und gängige Leiterquerschnitte im Bereich 1,5–2,5 mm², was es mit den meisten Kleingeräten- und Maschineninstallationen kompatibel macht, in denen eine M6-Befestigung verwendet wird.

Hinweis: Wird als einzelne Ringskabelklemmen ohne Isolationsmaterial geliefert. Erwägen Sie Schutz in Umgebungen mit hoher Feuchtigkeit oder korrosiven Bedingungen.
