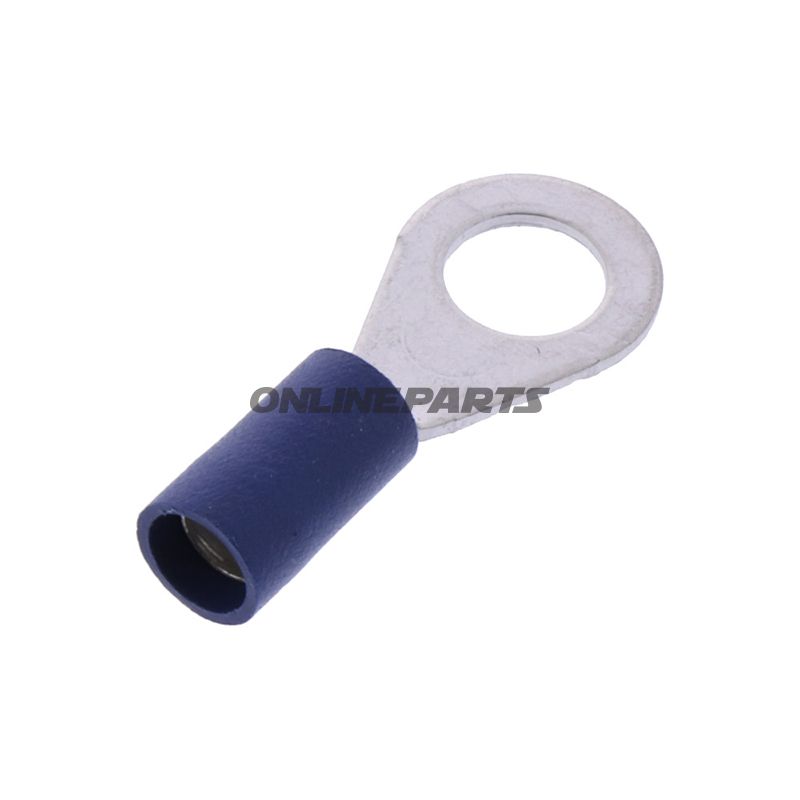

Ringkabelschuh JMP 158.08.13 Für Leiter 1,5–2,5 mm². Bohrung Ø 6,4 mm. Isoliert, blau.
Isolierte Ringkabelsko (JMP) für Leitungsquerschnitt 1,5–2,5 mm², M6-Durchführung
Produktübersicht: Diese isolierte Ringkabelsko von JMP (MPN: 158.08.13, GTIN: 4043981349603) ist vorgesehen für eine feste elektrische Verbindung mit M6-Bolzen oder -Schrauben und für Leiter im Querschnitt von 1,5–2,5 mm². Die Farbe der Isolation ist blau, und der Innendurchmesser der Ringbohrung beträgt 6,4 mm, entsprechend der Standard-M6-Montage.
Funktion und Anwendung:
- Die Ringkabelsko sorgt für eine mechanisch und elektrisch zuverlässige Verbindung zu Gehäuse, Verteilern, Erdungspunkten und Klemmleisten, wo eine M6-Befestigung verwendet wird.
- Die Isolation trennt Metallteil vom umliegenden Bauteil, um das Risiko unbeabsichtigter Kurzschlüsse zu verringern und die Handhabung bei der Installation zu verbessern.
- Ausgelegt für Montage in Anwendungen, in denen eine Einpol-Verbindung erforderlich ist — typischerweise in Motorteilen, elektrischen Verteilkästen und Chassis-Erdungsverbindungen.
Materialien und Eigenschaften:
- Kernmaterial: Metallring (typischer Kupferlegierung oder zinnbeschichtetes Kupfer) für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit — ausgelegt auf mechanische Verpressung mit Crimpwerkzeug.
- Isolierung: PVC oder gleichwertiges Kunststoffmaterial in blauer Farbe, gewählt für elektrische Isolation und Beständigkeit bei üblichen Betriebsbedingungen.
- Temperaturbeständigkeit: spezifiziert bis -75 °C (angegeben als minimale Temperaturbeständigkeit in den technischen Daten), was auf Einsatz bei niedrigen Betriebstemperaturen hinweist. Hinweis: Maximale Temperatur hängt oft vom Isolationsmaterial ab und sollte in Bezug auf Ihre Anwendung bewertet werden.
- Schweiß- oder Lötverbindungen kommen bei dieser Ausführung nicht zum Einsatz — die Kabelklemme ist für Crimpung vorgesehen, um eine effektive elektrische Verbindung zu gewährleisten.
Technische Daten (Übersicht):
- Typ: Ringkabelsko
- Geeignet für Bolzen/Größe: M6
- Leitungsquerschnitt: 1,5–2,5 mm²
- Bore/Ring-Innendurchmesser: 6,4 mm
- Isoliert: Ja
- Anzahl der Pole: 1
- Schweiß- oder Lötverbindungen: Nein (Crimp)
Kompatibilität und Montageanleitung:
- Eignet sich für Kabel mit Leitungssträngen im angegebenen Querschnitt; verwenden Sie das geeignete Crimpwerkzeug und Insert für isolierte Ringkabelklemmen, um eine optimale mechanische und elektrische Verbindung zu erreichen.
- Stellen Sie sicher, dass die entsprechende Länge der Isolation vor dem Crimpen entfernt wird, und prüfen Sie, ob der Leiterquerschnitt vor der Montage passt.
- Prüfen Sie, dass Bolzen/Schraube und Gehäuseoberfläche sauber und frei von Korrosion sind, um einen geringen Übergangswiderstand sicherzustellen.
Marke und Identifikation: Das Produkt stammt von JMP, Modellnummer 158.08.13, und kann über GTIN 4043981349603 identifiziert werden. Diese Informationen helfen Ihnen sicherzustellen, dass Sie denselben Kabelsko bei Nachbestellung oder beim Vergleich mit Ersatzteillisten wählen.
Hinweise: Die Verpackung gibt eine Stückzahl in der Handelsbezeichnung an, prüfen Sie jedoch stets die konkrete Liefermenge bei der Bestellung. Entfernen Sie ggf. Isolationsreste und überprüfen Sie die Temperaturanforderungen in Ihrer spezifischen Anwendung vor dem längerfristigen Betrieb bei extremen Temperaturen.
